7. Schuif de luchtzuiger (124) uit de bovenkant van de
luchtmotorvoet (118). Verwijder de O-ring (120) en de
pakking (102) uit de binnenkant van de luchtmotorvoet.
Verwijder de O-ring (123) uit de groef aan de buitenkant
van de voet. Inspecteer alle onderdelen, inclusief de
veer (122) in de luchtmotorvoet.
OPMERKING:
OPMERKING:
OPMERKING: verwijder de veer (122) en de houder
(121) alleen als het nodig is.
OPMERKING: als de witte bus (119) moet worden
OPMERKING:
OPMERKING:
vervangen, gebruik dan een persdoorn om deze te
verwijderen. Afwisselend met een hamer en nylon
stang of metalen priem op de randen kloppen werkt
ook. De veer (122) en de houder (121) moeten als
eerste worden verwijderd.

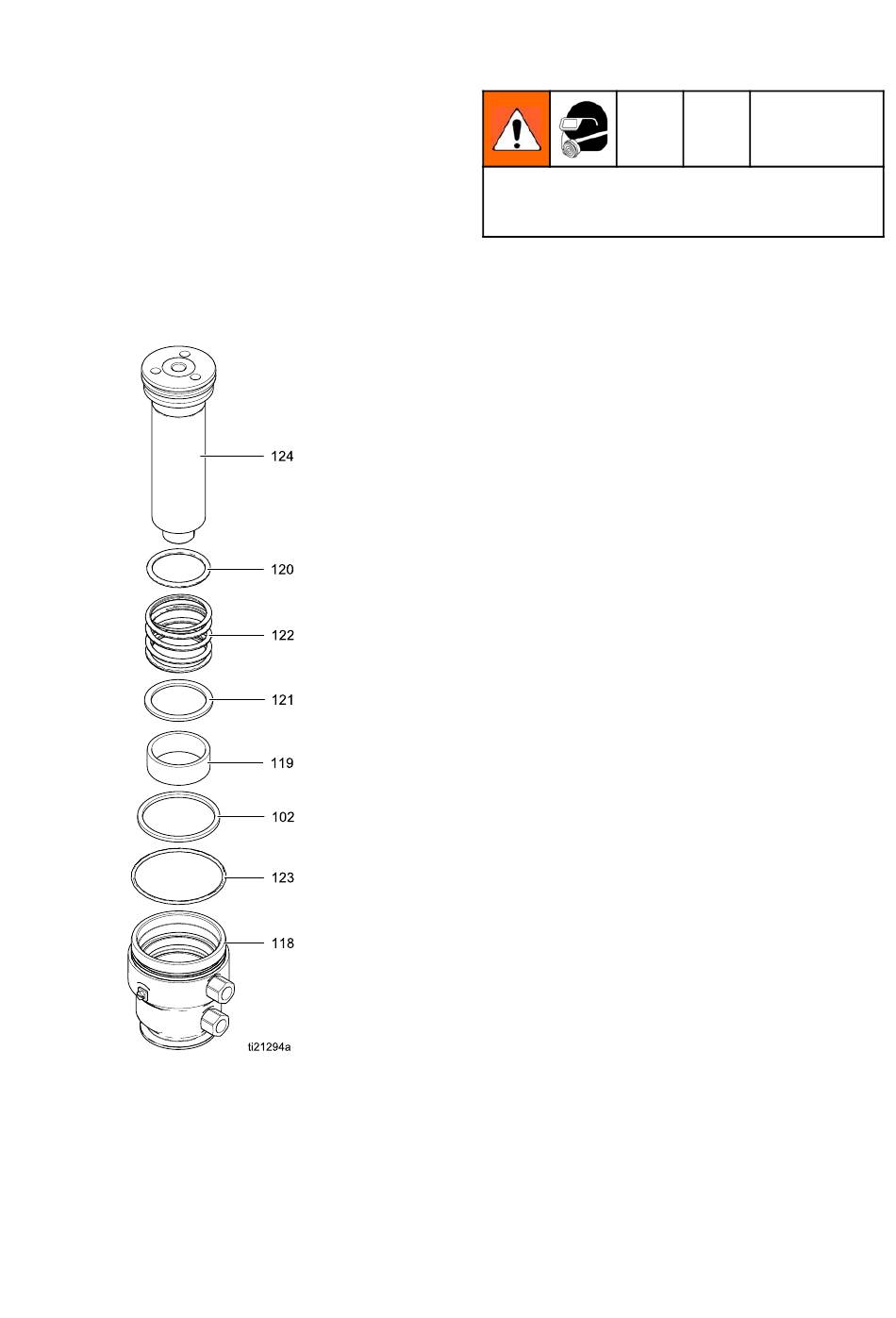

Figure 6
332615M
De luchtmotor
De
De
luchtmotor weer
luchtmotor
weer monteren
weer
De cilinderdraden zijn scherp. Draag altijd
beschermende handschoenen om snijwonden te
voorkomen.
1. Als de bus (119) is verwijderd, gebruik dan een
persdoorn en plaats deze volledig in de luchtmotorvoet
(118). Afwisselend kloppen met een hamer en nylon
stang of metalen priem werkt ook.
2. Installeer de houder (121) in de luchtmotorvoet. Tik
indien nodig op de houder om te zorgen dat deze diep
genoeg zit.
3. Als de veer (122) werd verwijderd, plaats deze dan in
de luchtmotorvoet (118) met het brede uiteinde naar
beneden. Gebruik een schroevendraaier om de veer in
de groef te 'wippen'.
4. Smeer de O-ring (120) en de pakking (102) en installeer
deze aan de binnenkant van de motorvoet. Smeer de
O-ring (123) en installeer deze aan de buitenkant.
5. Gebruik de platte zijden om de voet (118) in een
bankschroef te klemmen.
6. Smeer de schouder en de buitenkant van het
ondergedeelte van de zuiger (124). Laat de zuiger
vervolgens in de luchtmotorvoet (118) zakken.
Reparatie
monteren
monteren
13
