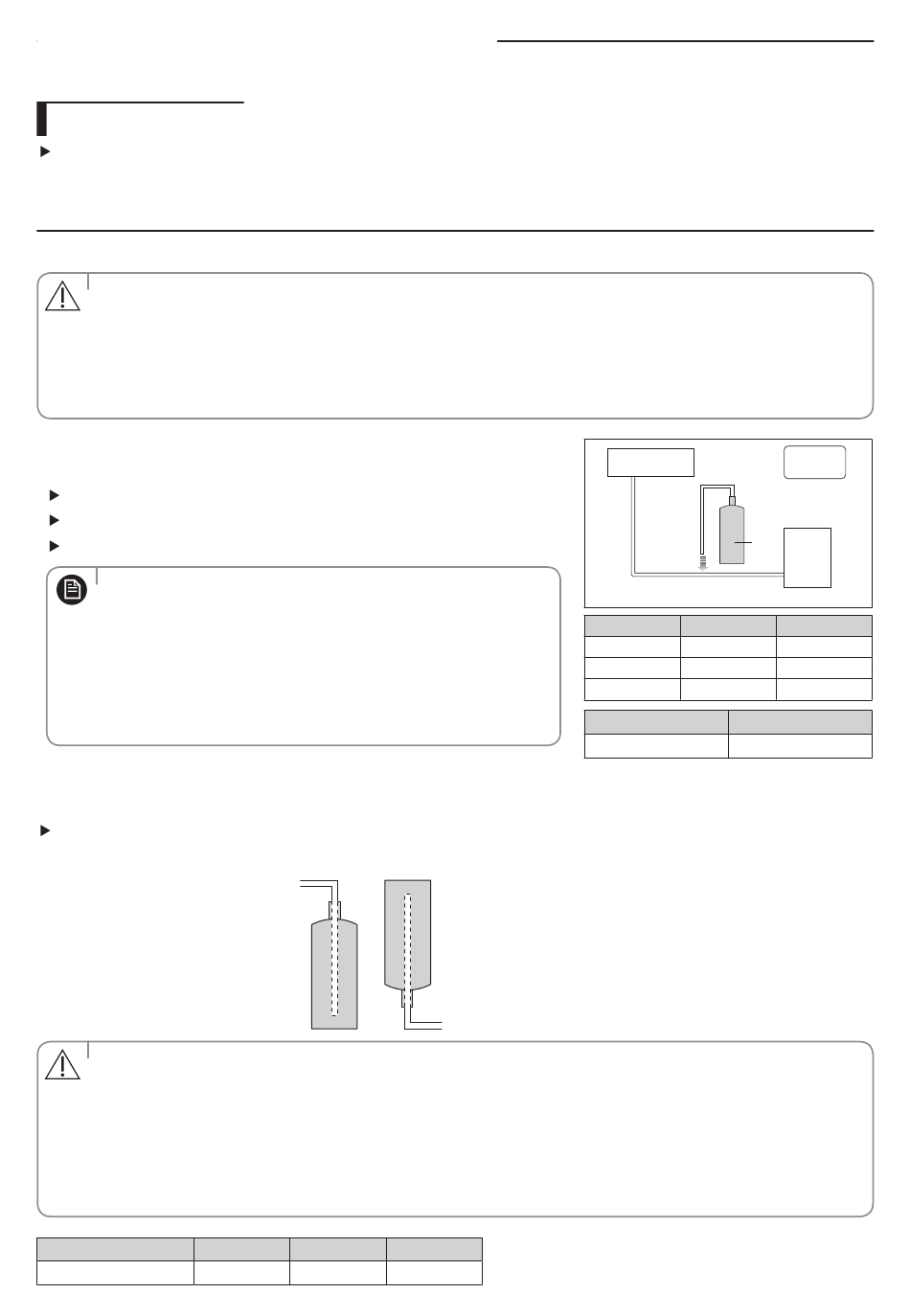

Werk aan koelmiddelleiding
Koelmiddel vullen
Meet de koelmiddelhoeveelheid aan de hand van de lengte van de vloeistofleiding. Voeg een hoeveelheid
koelmiddel toe met behulp van een schaal.
Belangrijke informatie: regelgeving met betrekking tot het gebruikte koelmiddel
Dit product bevat gefluoreerde broeikasgassen. Ventileer geen gas in de atmosfeer.
• Informeer de gebruiker indien het systeem 5 tCO
moet het minstens één keer per jaar worden gecontroleerd op lekken, volgens de regelgeving nr. 517/2014.
LET OP
Deze activiteit mag uitsluitend door gediplomeerd personeel worden uitgevoerd. In het bovenstaande geval
moet de installateur (of erkend persoon die verantwoordelijk is voor de eindcontrole) een onderhoudsboek
verstrekken met alle informatie, overeenkomstig VERORDENING (EU) Nr. 517/2014 VAN HET EUROPEES
PARLEMENT EN DE RAAD van 16 april 2014 aangaande gefluoreerde broeikasgassen.
Vul met onuitwisbare inkt het volgende in op het meegeleverde label van
het koelmiddel en op deze handleiding.
① De standaardvulling van het product af fabriek.
② De extra hoeveelheid in het veld bijgevuld koelmiddel.
①+② De totale hoeveelheid koelmiddel.
a. De standaardvulling van het product af fabriek. Raadpleeg
het identificatieplaatje van de unit.
OPMERKING
b. De extra hoeveelheid in het veld bijgevuld koelmiddel.
(Raadpleeg bovenstaande informatie voor de hoeveelheid
navulling met koelmiddel.)
c. De totale hoeveelheid koelmiddel
d. Verpakking met koelmiddel en verbindingsstuk voor bijvullen
Controleer vóór het bijvullen of de verpakking van het koelmiddel een sifon heeft of niet, en pas de locatie van de
cilinder hieraan aan.
Vullen met een cilinder met
daaraan bevestigde sifon
Voeg het vloeibare koelmiddel
toe met de cilinder in opstaande
positie.
• Het ingevulde label moet in de buurt van de bijvulpoort van het product worden bevestigd (bijv. aan de
LET OP
binnenkant van de afdekking van de afsluiter).
• Zorg ervoor dat de totale koudemiddelvulling niet hoger is dan (A), de maximale koudemiddelvulling,
die wordt berekend met de volgende formule: Maximale koelmiddelvulling (A)= koelmiddelvulling in de
fabriek (B) + maximale extra koelmiddelvulling nodig door verlenging leiding (C).
• Hieronder vindt u de samenvattende tabel met de limieten voor koelmiddelvullingen voor elk product.
Model
AE090RXED**
A
B
1800
1400
NEDERLANDS-38
e of meer fluorhoudend broeikasgas bevat. In dit geval
2
Vullen met een cilinder zonder
daaraan bevestigde sifon
Voeg het vloeibare koelmiddel
toe met de cilinder in
ondersteboven positie.
(Eenheid: g)
C
400
Binnenunit
②
d
Eenheid
kg
①, a
②, b
① + ②, c
Type koelmiddel
GWP-waarde
R-32
❋ GWP: Aardopwarmingsvermogen
❋ Berekening tCO
e: kg x GWP/1000
2
R-32
GWP = 675
①
Buitenunit
tCO
e
2
675
