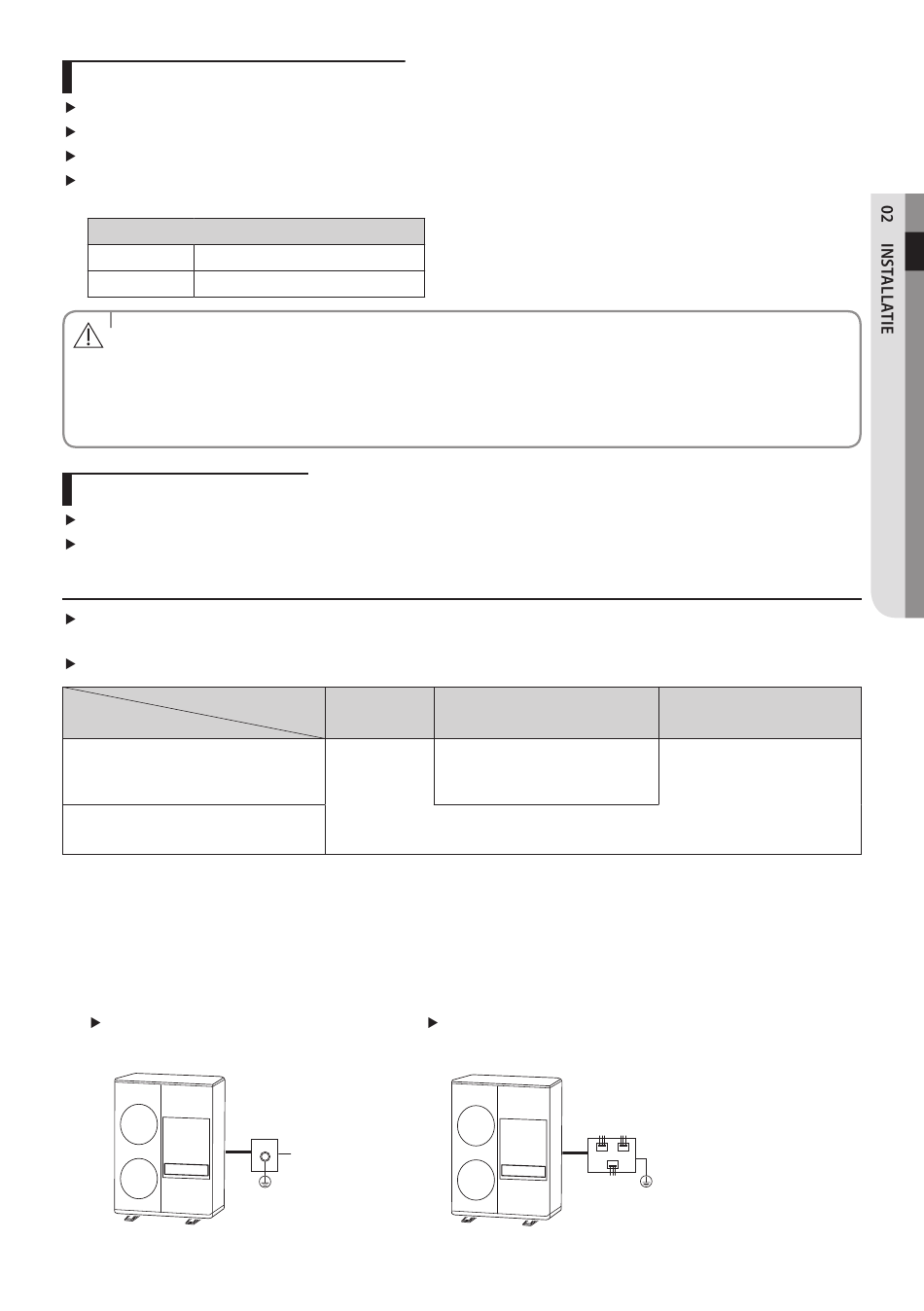

De voedingsaansluiting aansluiten
Sluit de snoeren aan op de ronde klemaansluiting op het klemmenbord.
Sluit alleen de nominale kabels aan.
Gebruik een moersleutel waarmee het aangegeven aanhaalmoment op de schroeven kan worden toegepast.
Als de aansluiting losraakt, kan er een vuurboog ontstaan en brand veroorzaken. Als de aansluiting te strak
bevestigd is, kan deze beschadigd raken.
Aandraaimoment (kgf.cm)
M4
M5
• Voor het product dat koelmiddel R-32 gebruikt, moet u erop letten geen vonk te maken door aan de volgende vereisten
te voldoen:
LET OP
- Verwijder de zekeringen niet als de stroom ingeschakeld is.
- Haal de stekker niet uit het stopcontact als de stroom ingeschakeld is.
- Het is aanbevolen om het stopcontact op een hoge positie te plaatsen. Plaats de snoeren zo dat ze niet verward raken.
Aardingskabel plaatsen
De aarding moet voor uw veiligheid worden uitgevoerd door uw installatiespecialist.
Gebruik de aardingskabel en raadpleeg daarbij de specificatie van de elektriciteitskabel voor de buitenunit.
De stroomkabel aarden
De aardingsnorm kan verschillen afhankelijk van de nominale spanning en de installatielocatie van de lucht-naar-
water warmtepomp.
Aard de stroomkabel volgens het volgende.
Installatielocatie
Stroomstatus
Elektrisch vermogen van minder dan
150 V
Elektrisch vermogen van meer dan
150 V
❋ Opmerking 1) Aarding 3
- De aarding moet worden uitgevoerd door uw installatiespecialist.
- Controleer of de aardingsweerstand lager is dan 100 Ω. Wanneer u een stroomonderbreker installeert die het
elektrisch circuit kan onderbreken in geval van een kortsluiting, dan kan de toegestane aardingsweerstand
30~500 Ω bedragen.
Wanneer alleen de aansluiting voor de
aarding wordt gebruikt
Aardingsaansluiting
12~18
20~30
Hoge
vochtigheid
Voer aardingswerk 3 uit.
Moet het aardingswerk uitvoeren 3.
(in het geval van installatie van een stroomonderbreker)
Wanneer u de aarding van het schakelbord
gebruikt
NEDERLANDS-25
Gemiddelde vochtigheid
Opmerking
1)
Verdeelbord
Lage vochtigheid
Voer indien mogelijk en voor
uw veiligheid aardingswerk 3
uit.
Opmerking 1)
Opmerking 1)
