Werk aan koelmiddelleiding
Koelmiddel voor verwarmen toevoegen
1) Wanneer koelmiddel voor verwarmen wordt bijgevuld, moet u de lagedrukleiding van de manometer
aansluiten op de afzuigvulpoort.
2) Druk op de functietoets voor het bijvullen van koelmiddel in verwarmingsmodus.
3) Open na 20 minuten werking de klep op de afzuigvulpoort.
4) Open de klep voor de lagedrukzijde op de manometer om het resterende koelmiddel bij te vullen.
• Open de onderhoudsklep van de gaszijde en vloeistofzijde volledig na het toevoegen van koelmiddel. (Als de lucht-
naar-water warmtepomp werkt met gesloten onderhoudsklep, kunnen belangrijke onderdelen beschadigd raken.)
LET OP

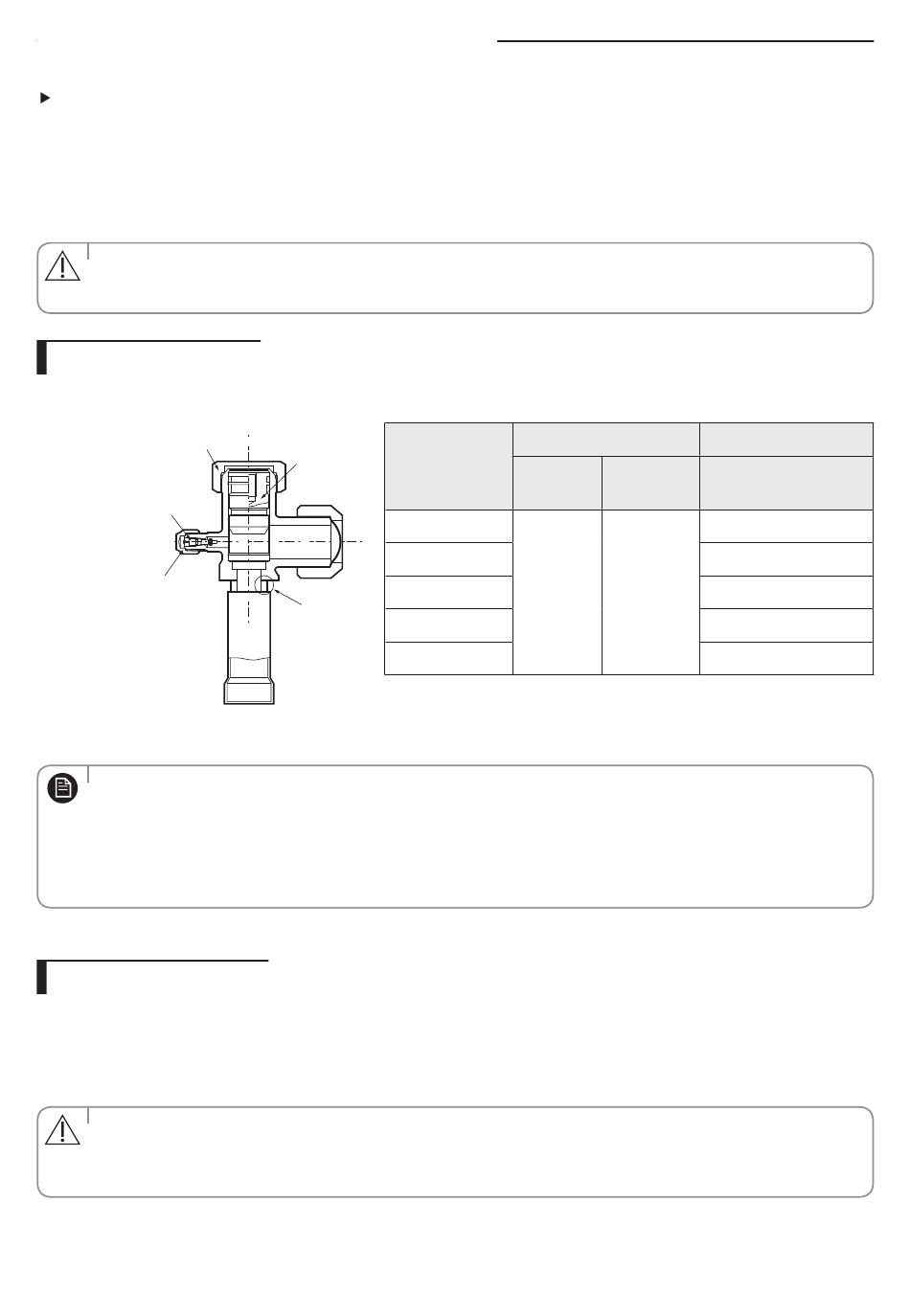

De draadbus sluiten
1. Open de dop en draai de draadbus rechtsom met behulp van een zeskantsleutel.
Aanhaalmoment
voor
dop lichaam
(raadpleeg de tabel)
Kern voor
bijvullen
Aanhaalmoment
voor
dop bijvulpoort
(raadpleeg de tabel)
2. Draai de draadbus vast tot hij de sluitrand heeft bereikt.
• Pas geen overdreven druk toe op de draadbus en gebruik altijd speciale gereedschappen. Anders kan
het contactoppervlak tussen draadbus en sluitrand worden beschadigd en kan er koelmiddel door dit
OPMERKING
beschadigde oppervlak lekken.
• Als er koelmiddel lekt, draai dan de draadbus halfweg en draai de draadbus opnieuw vast. Controleer
vervolgens de lekkage. Als er geen lekkage meer is, draai dan de draadbus stevig aan.
3. Draai de dop stevig vast.
De draadbus openen
1. Verwijder de dop.
2. Draai de draadbus linksom met behulp van een zeskantsleutel.
3. Draai de draadbus tot hij niet verder kan.
4. Draai de dop stevig vast.
• Als u de onderhoudspoort gebruikt, moet u altijd ook een laadslang gebruiken.
• Controleer op lekken van koelmiddel na het aandraaien van de dop.
LET OP
• Gebruik een spanner en sleutel om de draadbus te openen/sluiten.
Buitendiameter
Steel
(mm)
ø6,35
ø9,52
ø12,70
Sluitrand
ø15,88
ø19,05
❋ 1 N•m = 10 kgf•cm
NEDERLANDS-40
Aandraaimoment (N•m)
Dop van
Dop van
behuizing
vulpoort
20 ~ 25
10 ~ 12
Bedrijfskoppel (N•m)
Steel
Max. 5
Max. 5
Max. 5
Max. 5
Max. 12
