Elektrische aansluiting
5.3.2.
Kabels aansluiten
Informatie
20
Tabel 6: Dwarsdoorsneden aansluitkabels en aandraaimomenten
Type
Vermogensklemmen (U, V,
W)
Aardeaansluiting (PE)
Signaalcontacten (1 tot 50)
Zonder motorbescherming ontoelaatbaar hoge temperaturen aan de aandrijving
mogelijk: onstekingsgevaar, explosiegevaar!
De dood, zwaar lichamelijk letsel of motorschade kunnen de gevolgen zijn. Indien
de motorbescherming niet is aangesloten, vervalt de aanspraak op garantie voor de
motor.
PTC-weerstanden resp. thermoknopen op de externe besturing aansluiten.
Corrosiegevaar door vorming condenswater!
Na de montage het toestel direct inbedrijfstellen zodat het verwarmingselement
de vorming van condenswater verminderen kan.
1.
Aders afstrippen.
2.
Bij flexibele kabels: eindhulzen (massakrimp) volgens DIN 46228 gebruiken.
3.
Kabels volgens het schakelschema (conform opdracht) aansluiten.
Bij verkeerd aansluiten: gevaarlijke spanning bij NIET aangesloten aardebus!
Elektrische schok mogelijk.
Alle aardkabels aansluiten.
Aardebus op de externe aardkabel van de aansluitkabel aansluiten.
Toestel uitsluitend met aangesloten aardkabel inbedrijfstellen!
4.
Aardkabel stevig op de aardebus vastschroeven.

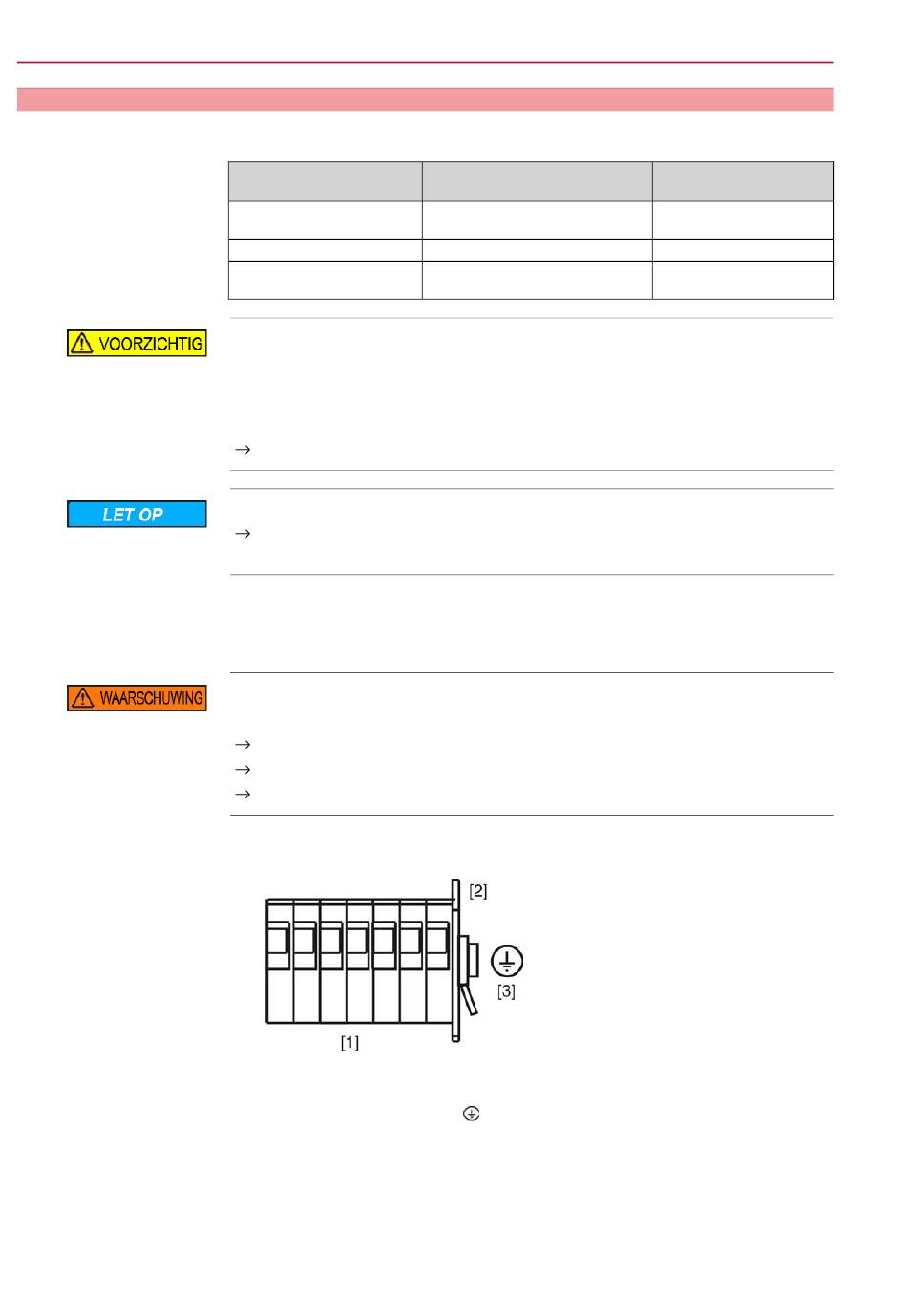

Afbeelding 13: Aardebus
[1]
Serieklemmen
[2]
Klemmenkast
[3]
Aardebus, symbool:
Sommige aandrijvingen beschikken over een motorverwarming (extra accessoire).
De motorverwarming reduceert de vorming van condenswater in de motor.
SQEx 05.2 – SQEx 14.2 / SQREx 05.2 – SQREx 14.2
Dwarsdoorsneden
aansluitkabels
max. 10 mm² (flexibel of massief)
max. 10 mm² (flexibel of massief)
max. 2,5 mm² (flexibel), of
max. 4 mm² (massief)
Aandraaimomenten
1,5 – 1,8 Nm
3,0 – 4,0 Nm
0,6 – 0,8 Nm
