Inbedrijfname
9.
Inbedrijfname
9.1.
Eindaanslagen in de zwenkaandrijving
Informatie
26
De interne eindaanslagen begrenzen de hoekverdraaiing. Zij beschermen de afsluiter
indien het wegschakelmechanisme niet functioneert.
Het instellen van de eindaanslagen wordt normaliter door de afsluiterfabrikant
verzorgd, voordat de afsluiter in de leiding wordt gemonteerd.
Niet-afgeschermde, draaiende onderdelen (kleppen/kranen) op de afsluiter!
Beknellingen en beschadigingen door afsluiter resp. aandrijving.
Eindaanslagen mogen uitsluitend door gekwalificeerd personeel worden
ingesteld.
Instelbouten [2] en [4] nimmer compleet verwijderen, omdat er anders vet kan
uittreden.
Maat T
in acht nemen.
min.
De in de fabriek ingestelde zwenkhoek is op het typeplaatje weergegeven.
De volgorde van instellen is afhankelijk van het type afsluiter:
-
advies bij kleppen: eerst de eindaanslag DICHT instellen.
-
advies bij kogelkranen: eerst de eindaanslag OPEN instellen.

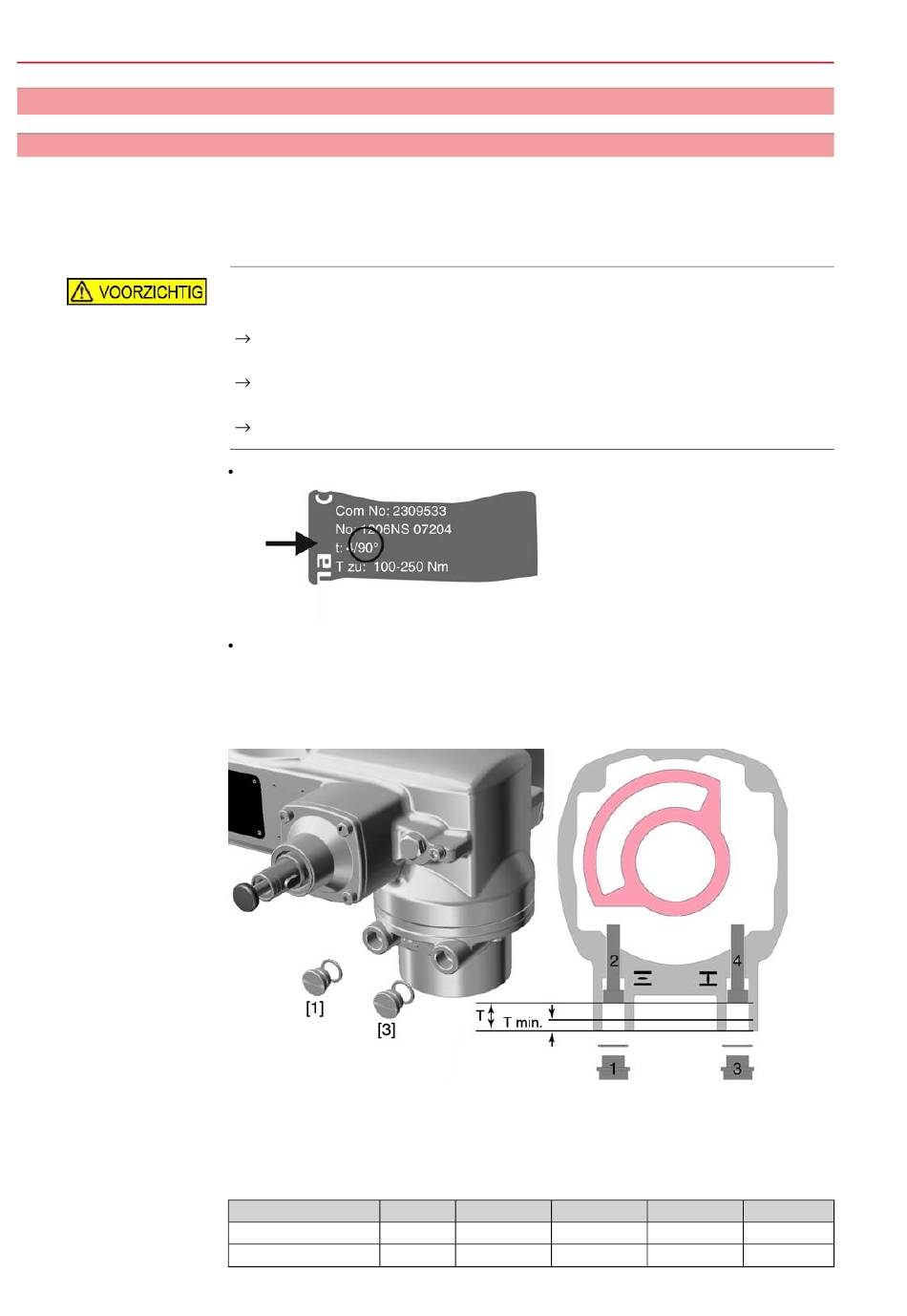

Afbeelding 19: Eindaanslag
[1]
Schroefplug eindaanslag OPEN
[2]
Stelbout eindaanslag OPEN
[3]
Schroefplug eindaanslag DICHT
[4]
Stelbout eindaanslag DICHT
Maten/bouwgrootte
05.2
T (bij 90°)
17
T
11
min.
SQEx 05.2 – SQEx 14.2 / SQREx 05.2 – SQREx 14.2
07.2
10.2
17
20
11
12
12.2
14.2
23
23
13
12
