Achterste mixeraslager
monteren
WK48_017_0508NL
Voer allereerst een zichtcontrole uit. Let daarbij op:
- - beschadigingen, slijtage, groeven of duidelijke loopsporen op de
mixeras,
- - beschadigingen, slijtage, groeven of duidelijke loopsporen op de
slijthuls.
De onderstaande stappen beschrijven het vervangen van de
mixeras:
Demonteer alle mengbladhouders van de mixeras.
Trek de mixeras na demontage van het mixeraslager door de
asopening naar voren toe uit het mengreservoir.
Trek de O-ring en de slijthuls op de voorste astap van de
nieuwe mixeras.
Plaats de nieuwe mixeras door de asopening in het mengre-
servoir.
Monteer allereerst het achterste mixeraslager.

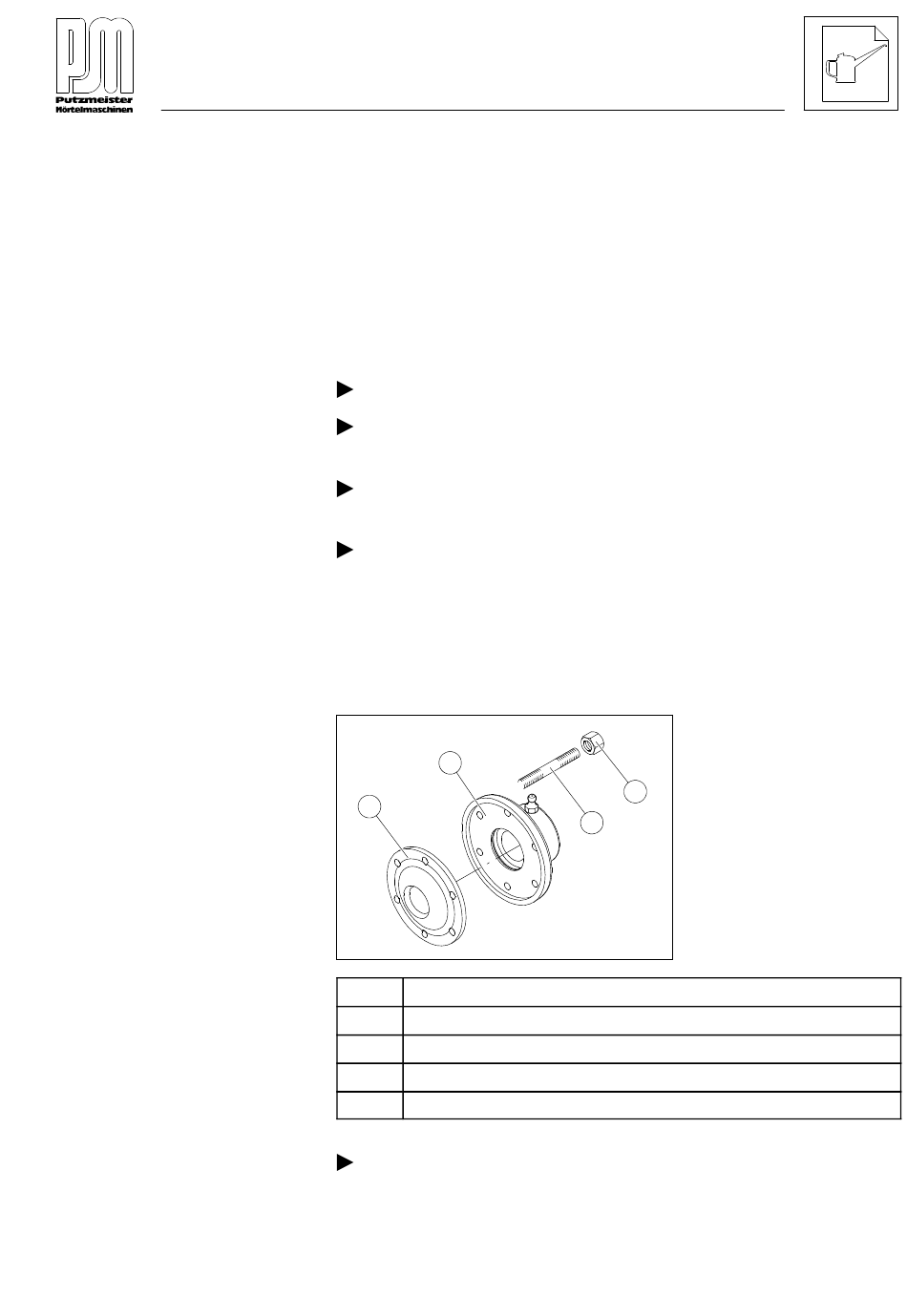

Aan de hand van de onderstaande stappen wordt de montage van
het achterste mixeraslager beschreven:
2
1
Pos.
Omschrijving
1
Rubberen ringen
2
Lagerflens
3
Stiftbout
4
Zeskante moer, zelfborgend
Druk de rubberen ringen(1) op de stiftbouten(3).
Vervolg op volgende pagina
Onderhoudskaart
48- -017
Pagina 7 / 11
4
3
8 — 57
