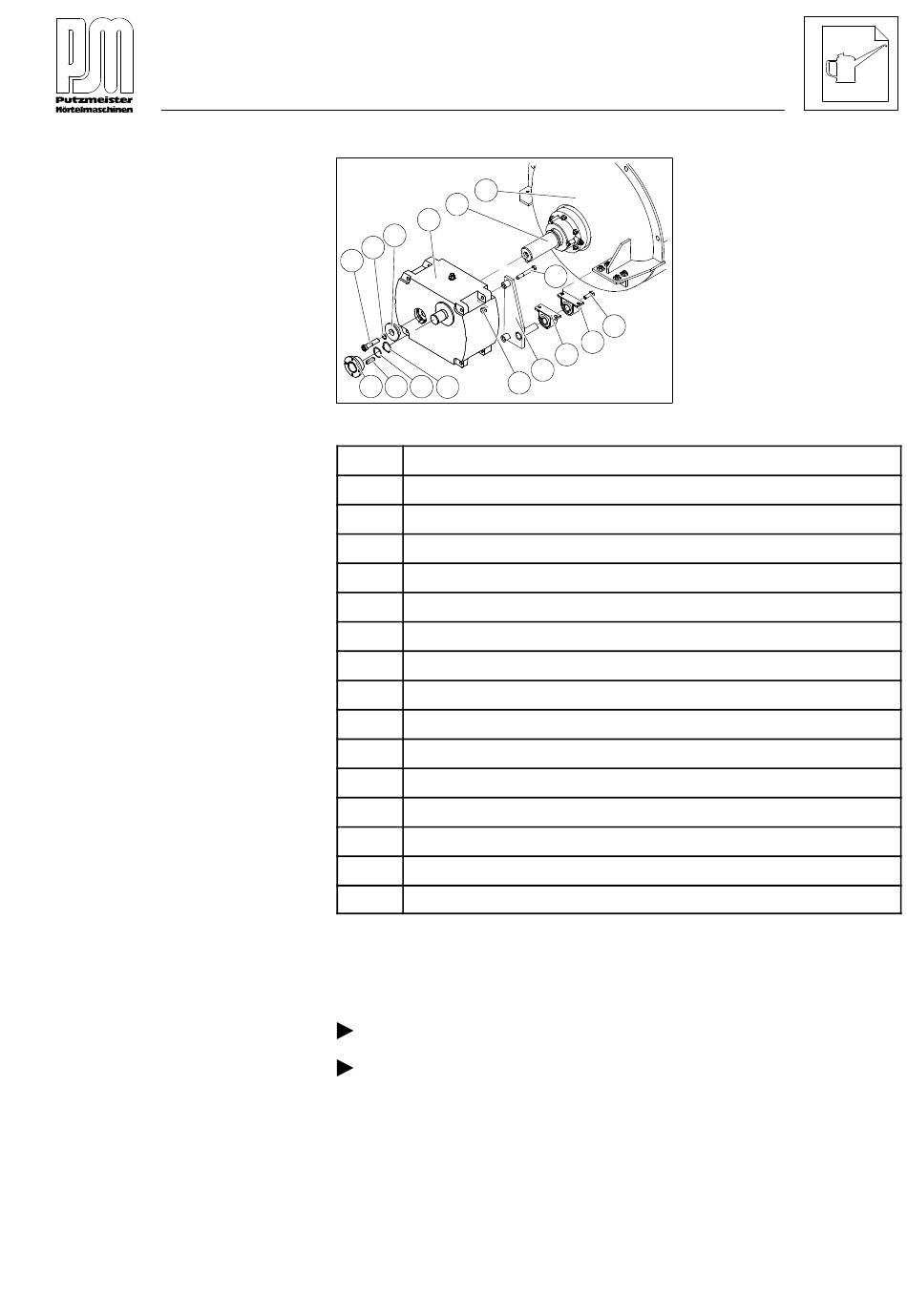

Overbrenging
WK48_021_1203NL
1
2
3
4
5
6
7
8
9
10
Verschillende uitvoeringen mogelijk
Pos.
Omschrijving
1
Mengreservoir
2
Astap
3
Overbrenging
4
Deksel
5
Borgring
6
Cilinderbout
7
Koppelingsflens
8
Spie
9
Spreiring
10
Borgring
11
Zeskantmoer, zelfborgend
12
Draaimomentaansluiting
13
Beugelelement
14
Aanslag
15
Zeskantbout
De onderstaande stappen beschrijven het demonteren van de over-
brenging:
Draai de cilinderbout van de astap los van de mixeras.
Verwijder het deksel.
Onderhoudskaart
15
15
14
13
12
11
48- -021
Pagina 6 / 13
8 — 67
