Onderhoudskaart
48- -017
Pagina 8 / 11
Voorste mixeraslager
monteren
8 — 58
Opmerking
De welving van de rubberen ringen moet in de richting van de bin-
nenkant van het reservoir wijzen.
Plaats de lagerflens op de astap en schuif deze vooruit tot op
de rubberen ringen.
Attentie
Gebruik uitsluitend zelfborgende zeskante moeren.
Draai de zelfborgende zeskante moeren op de stiftbouten en
draai deze met een moment van 48 Nm vast.

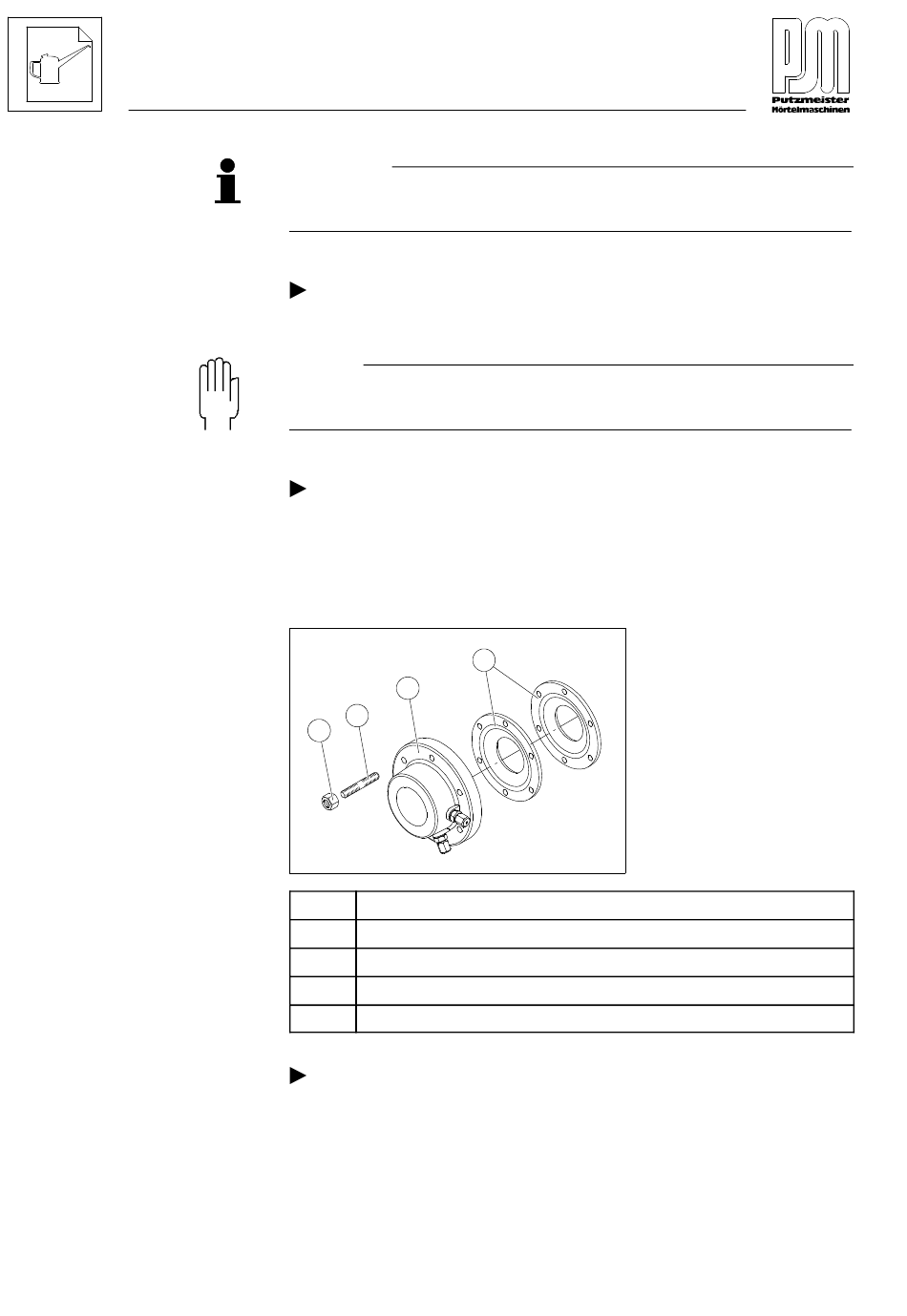

Aan de hand van de onderstaande stappen wordt de montage van
het voorste mixeraslager beschreven:
3
2
1
Pos.
Omschrijving
1
Zeskante moer, zelfborgend
2
Stiftbout
3
Lagerflens
4
Rubberen ringen
Druk de beide rubberen ringen(4) over de voorste astap op de
stiftbouten(2).
Vervolg op volgende pagina
4
WK48_017_0508NL
