AUDIO
NMEA
0183 en audio-uitgang
®
POWER
Voeding
USB
Invoer via touchscreen van een computer of ander
toestel van derden
12-PIN XDCR 12-pins transducer
LVS XDCR
LiveScope
™
transducer met één array
8-PIN XDCR
8-pins transducer
NMEA 2000
NMEA 2000
netwerk
®
J1939
J1939 netwerk

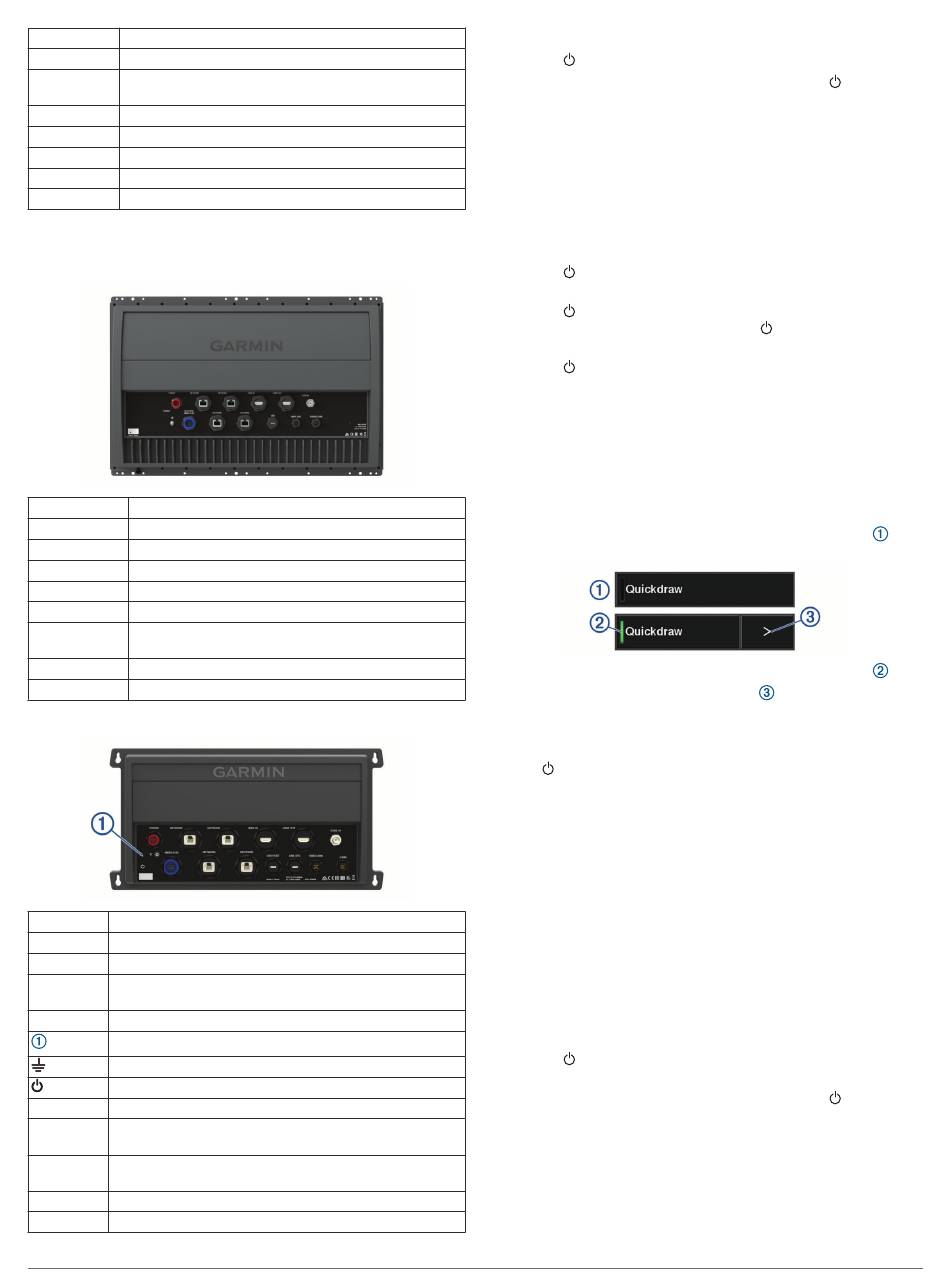

Connectorafbeelding (modellen van 17, 22 en 24 inch)
De connectoren en locaties verschillen afhankelijk van het
model. Hieronder ziet u een GPSMAP 8622 model.
POWER
Voeding
NETWORK
Garmin Marine Network
HDMI IN
HDMI in
HDMI OUT
HDMI out
CVBS IN
Composite video in
NMEA 0183
NMEA 0183 en audio-uitgang
USB
Invoer via touchscreen van een computer of ander
toestel van derden
NMEA 2000
NMEA 2000 netwerk
ENGINE/J1939 J1939 motornetwerk
Connectoraanzicht (8700 modellen)
POWER
Connectie voedingskabel
NETWORK Garmin Marine Network
HDMI IN
HDMI in
HDMI OUT HDMI uit om de kaartplotter aan te sluiten op een monitor.
Vereist voor toestelfunctionaliteit.
CVBS IN
Composite video in
Statuslampje
Aarding stroom
aan-uitknop
NMEA 0183 NMEA 0183 en audio-uitgang
USB HOST Touchscreen-uitgang voor aansluiting van een touch-
screen-monitor
USB OTG
Touchscreen-invoer van een computer of ander onder-
steund USB-toestel
NMEA 2000 NMEA 2000 netwerk
J1939
J1939 netwerk
2
Tips en snelkoppelingen (MFD-modellen)
• Druk op
om de kaartplotter in te schakelen.
• Druk in een willekeurig scherm herhaaldelijk op
helderheid van de schermverlichting aan te passen, indien
beschikbaar. Dit is handig voor wanneer de helderheid zo
laag is, dat u het scherm niet meer kunt zien.
• Selecteer Start in een willekeurig scherm om terug te keren
naar het startscherm.
• Selecteer Menu om aanvullende instellingen over dat scherm
weer te geven.
• Selecteer Menu om het menu te sluiten wanneer u klaar
bent.
• Druk op
om extra opties te openen, zoals het vergrendelen
van het touchscreen.
• Druk op
en selecteer Vermogen > Zet systeem uit. U kunt
de kaartplotter ook uitschakelen door
totdat de balk Zet systeem uit gevuld is, indien beschikbaar.
• Druk op
en selecteer Vermogen > Station slaapst. om de
kaartplotter in de stand-bymodus te zetten, indien
beschikbaar.
• In het startscherm van bepaalde modellen kunt u omhoog of
omlaag vegen door de categorieknoppen rechts in het
scherm om meer knoppen weer te geven.
Op sommige modellen zijn niet alle categorieknoppen
zichtbaar. De pijlen boven of onder aan de knoppen geven
aan dat niet alle knoppen zichtbaar zijn.
• Voor sommige menuknoppen selecteert u op de knop
de optie in te schakelen.
Een groen licht geeft aan dat de optie ingeschakeld is
• Selecteer, indien beschikbaar, de pijl
openen.
Tips en snelkoppelingen (model 8700)
• Druk
in op het GPSMAP 8700 toestel om het in en uit te
schakelen.
U kunt het toestel ook uit zetten met behulp van een Garmin
kaartplotter op het netwerk, een GMM
GRID
™
afstandsbediening.
U kunt het toestel in de slaapstand zetten met de GRID 20
afstandsbediening.
• Selecteer Start in een willekeurig scherm om terug te keren
naar het startscherm.
• Selecteer Menu om aanvullende instellingen over dat scherm
weer te geven.
• Selecteer Menu om het menu te sluiten wanneer u klaar
bent.
• Wanneer het toestel in slaapstand is, kunt u het scherm
aanraken om het uit de slaapstand te halen.
• Druk op
om extra opties te openen, zoals het vergrendelen
van het touchscreen.
• Druk in een willekeurig scherm herhaaldelijk op
helderheid van de schermverlichting aan te passen wanneer
er verbinding is gemaakt met een Garmin GMM monitor, een
GRID afstandsbediening of een GRID 20 afstandsbediening.
Dit is handig voor wanneer de helderheid zo laag is, dat u het
scherm niet meer kunt zien.
• In het startscherm kunt u omhoog of omlaag vegen door de
categorieknoppen rechts in het scherm om meer knoppen
weer te geven.
om de
ingedrukt te houden
om
.
om het menu te
™
monitor, of een
om de
