3) Neem transistor T2 en verleng de drie aansluitingen van T2 met 4 cm rood draad plus
krimpkous afwerking. Zie tekening eind-2b.cdr
4) Schuur met fijn schuurpapier het tussenschotgedeelte schoon en vlak waartegen T2
gemonteerd gaat worden (vlakke onderlaag i.v.m. optimale warmtegeleiding).
5) Monteer T2 tegen het tussenschot. De tekening eind-2b.cdr geeft in detail aan hoe dit
moet gebeuren. Gebruik isolatiebusje, M3 bout, rechthoekige warmtegeleidende
isolatieplaatje, transistor (blank metalen koelgedeelte van T2 gericht naar metalen
tussenschot, ringetje, kartelring, moer M3 goed vastdraaien.
6) Wat nu volgt is uiterst belangrijk: neem een OHM-METER.
7) Meet nu tussen de aardlip bij de netentree en de collector van T2 (middelste aansluiting
van T2). Tussen de aardlip en de collector van T2 mag absoluut geen geleiding bestaan!
Als dat wel het geval is (kenbaar gemaakt doordat de ohmmeter een lage
weerstandswaarde aangeeft), dan is de montage van T2 op het tussenschot NIET goed
uitgevoerd en moet de gehele montage opnieuw worden gedaan, eventueel met een nieuw
isolatieplaatje. Misschien had het gaatje in het middenschot voor de bout + moer van T2
een scherpe rand en is die door de isolatie heen gedrukt. Of misschien is het
isolatieringetje niet goed geplaatst, enzovoort. Pas als de ohm-meter tussen aardlip en
collector geen geleiding aangeeft (kenbaar gemaakt door weergave van een oneindig
hoge weerstand), terwijl T2 toch stevig tegen het tussenschot aan zit, pas dan is de
montage van T2 correct uitgevoerd.

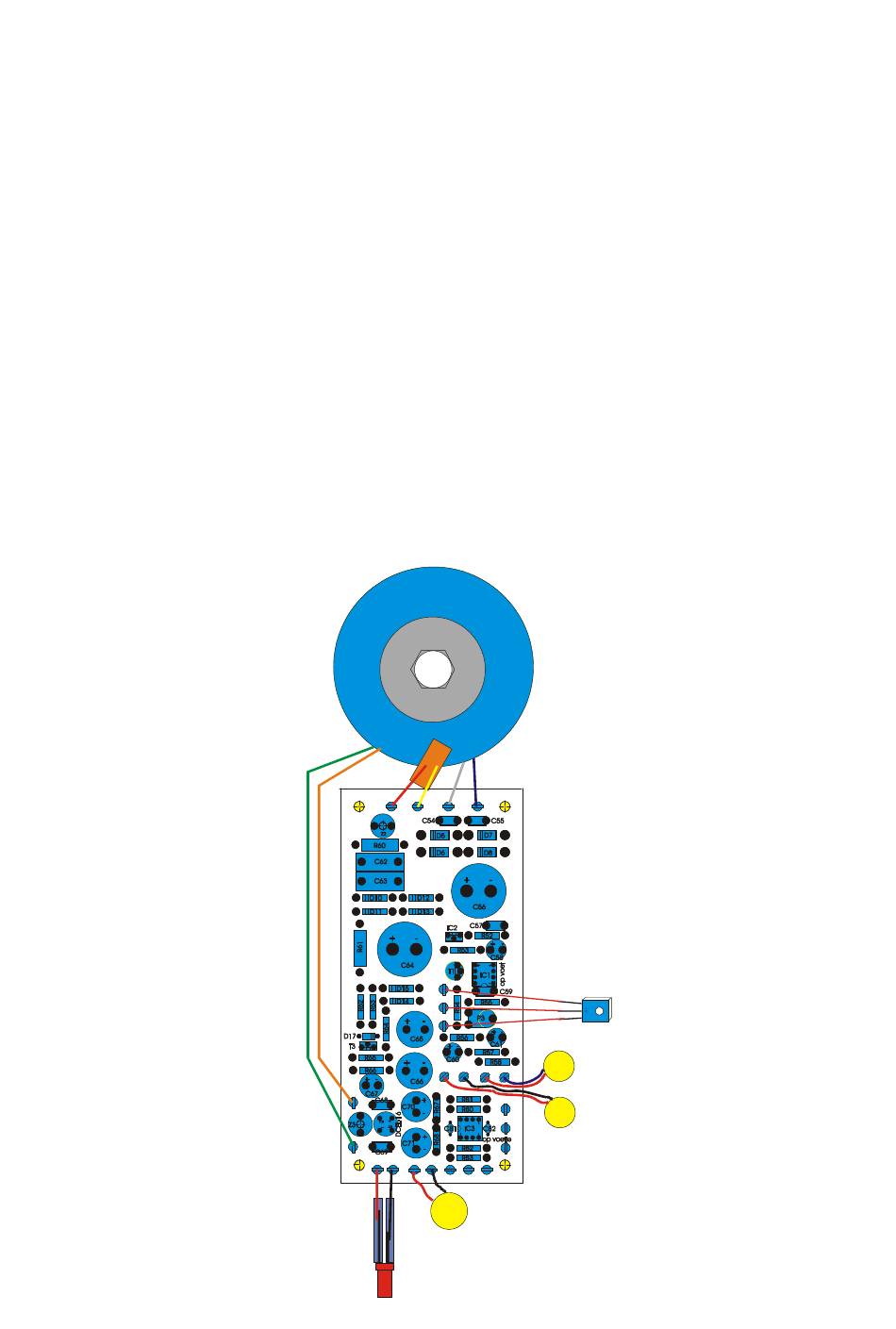

8) Monteer nu de draden van T2 met hun overeenkomstige soldeeroogjes op de
voedingsprint. Zie de figuren eind-2a en eind-2c.
ff
test
Vo
test
24 V
test
eind-2c.cdr Copyright Ir. bureau Vanderveen october 2003
D9
T2
