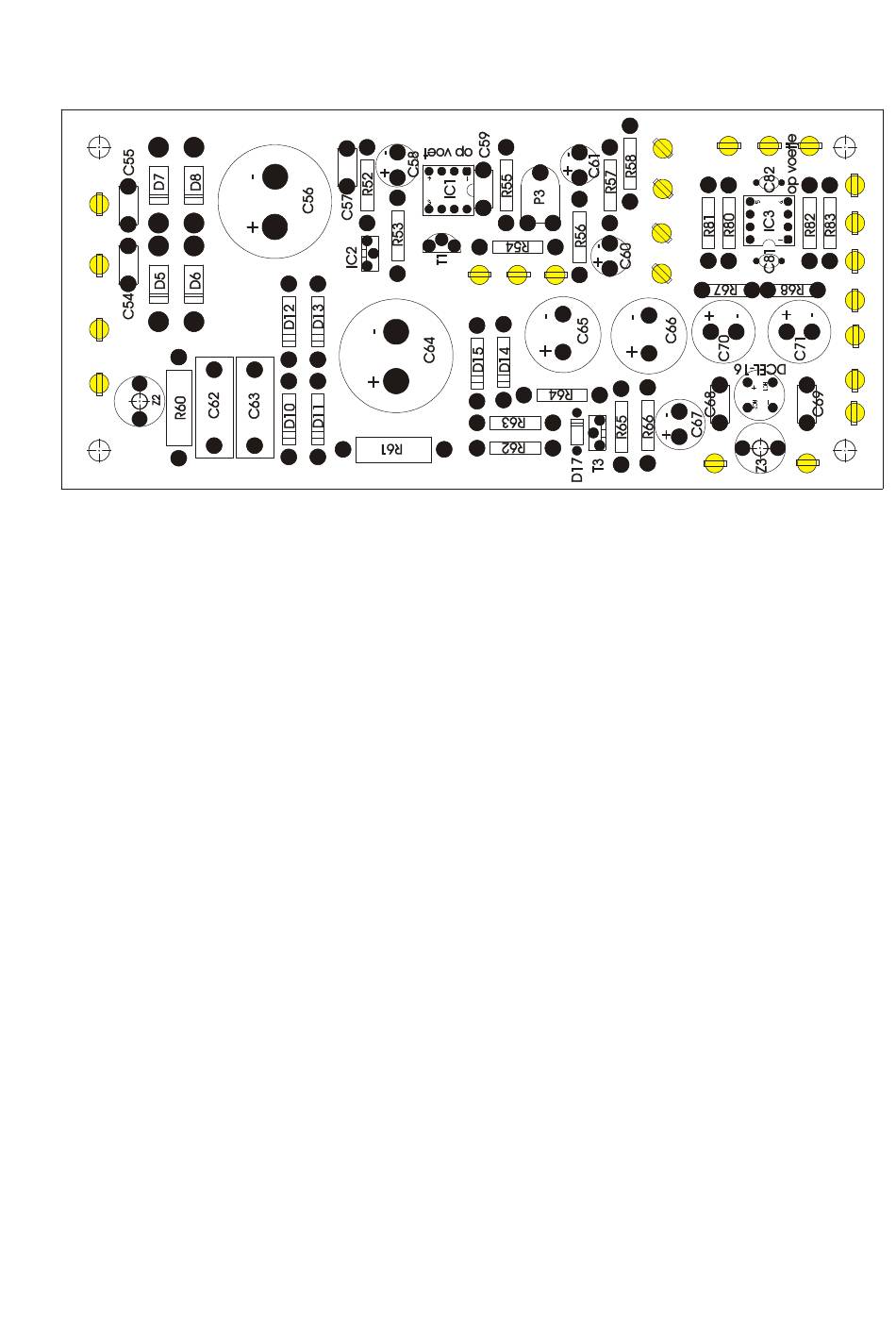

STAP 1 - de voedingsprint -
1. Op de print staat één kant de tekst: "VDV-P5, COPYRIGHT VANDERVEEN". De printkant met
deze tekst is de zogenaamde componentenkant. Aan deze kant moeten alle onderdelen
geplaatst worden en aan de andere kant (soldeerzijde) gesoldeerd worden.
2. Druk aan de componentenkant de 23 soldeeroogjes met een punttang door de gaatjes en
richt ze uit zoals aangegeven. Voor een mooie vlakke soldeerverbinding moeten de
pennetjes aan de soldeerzijde, voorafgaande aan het solderen, met behulp van een mesje
naar weerszijden vlak tegen de printbaan gedrukt worden. Daarna solderen.
3. Deze wijze van monteren zorgt voor een fraaie trekvaste verbinding, en voorkomt ook dat
de scherpe puntjes van de soldeerogen te vlak bij de geleidende onderlaag van de kast
komen [waardoor eventueel hoogspanningsdoorslag zou kunnen optreden]).
VOED-1.cdr Copyright ir.bureau Vanderveen october 2003
SOLDEEROOGJES
