1. Til de stoel op en verwijder het accudeksel. De
omloopklep bevindt zich tegenover de accu
(Figuur 28).
2. Draai de klep 90° in een van beide richtingen om
deze te openen en de olie inwendig om te laten
leiden. Omdat de vloeistof is omgeleid, kan de
machine worden voortbewogen zonder dat de
transmissie wordt beschadigd.
Opmerking: U zult weerstand op de klep voelen
als u deze opent.
3. Draai de omloopklep 90° (1/4 slag) terug alvorens
de motor te starten. Sluit de klep met een torsie van
maximaal 7 tot 11 Nm.

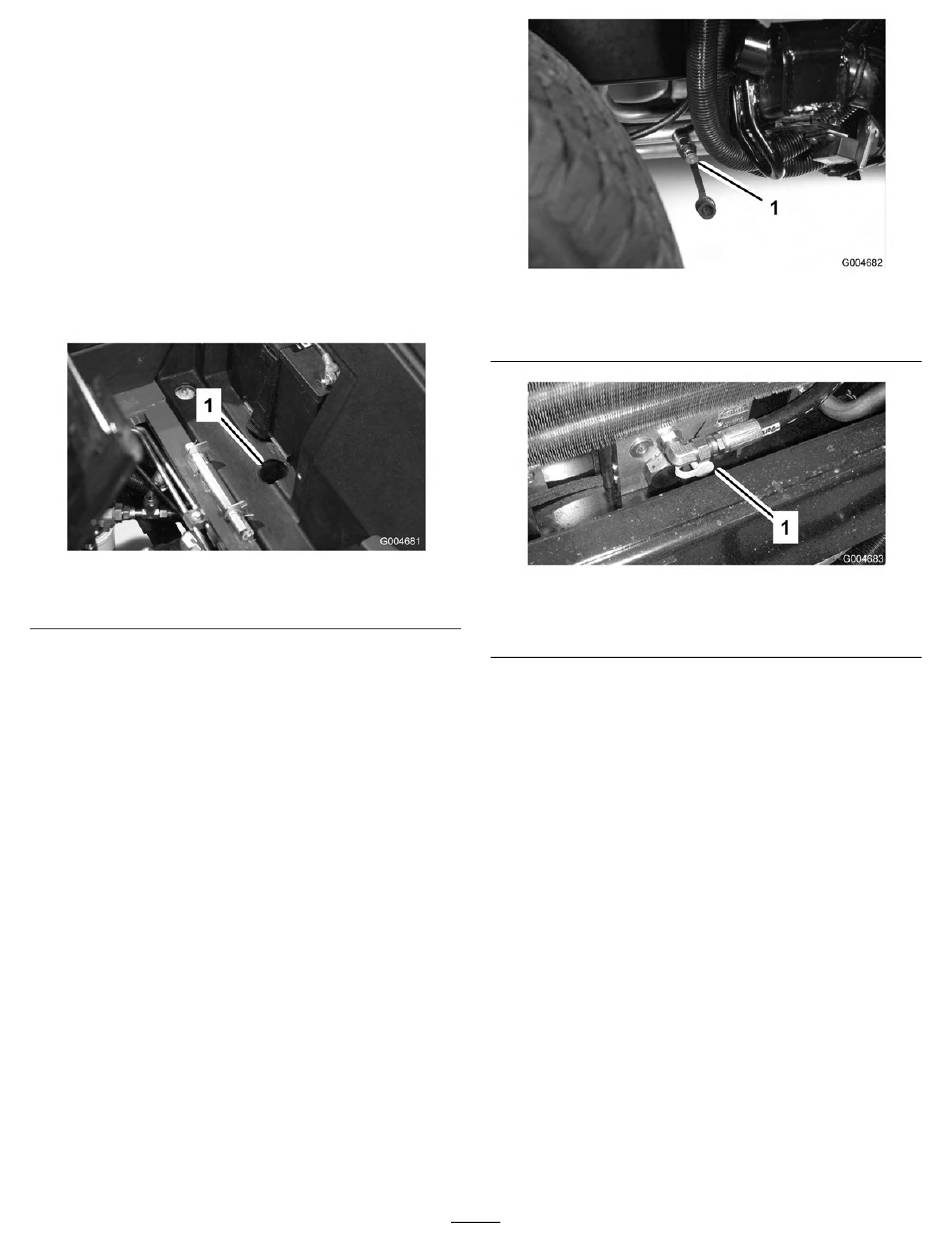

Figuur 28
1. Toegangsopening van omloopklep
Belangrijk: Als de machine achteruit moet
worden geduwd of gesleept, moet u ook zorgen
voor een omleiding langs de afsluitklep in het
verdeelstuk van de vierwielaandrijving. Daartoe
moet u een slangset (slang onderdeelnr.
95-8843, koppeling nr. 95-0985 [aantal. 2], en
hydraulische aansluiting nr. 340-77 [aantal 2])
aansluiten op de poort om de druk in de tractie
voor de achteruitstand te testen (Figuur 29) en
de poort om de druk in de vierwielaandrijving
in de achteruitstand te testen (Figuur 30).
1. Poort om de druk in de tractie voor de achteruitstand te
testen.
1. Poort om de druk in de vierwielaandrijving voor de
achteruitstand te testen
Opkrikpunten
• Op de voorkant van het frame van de machine aan
de binnenzijde van elk wiel
• Op de achterkant van het frame op het midden van
as
Bevestigingspunten
• Op beide zijden van het frame bij de hefarmen van
de zijmaaidekken
• Midden voor op het bestuurdersplatform
• De achterbumper
Gebruikseigenschappen
Oefen u in het rijden met de machine, omdat deze
machine een hydrostatische transmissie heeft en de
eigenschappen ervan anders zijn dan die van veel
gazonmachines. Een aantal punten waarop u moet
letten bij het gebruik van de tractie-eenheid, het
maaidek en andere werktuigen, zijn de transmissie, het
motortoerental, de belasting van de maaimessen of
31
