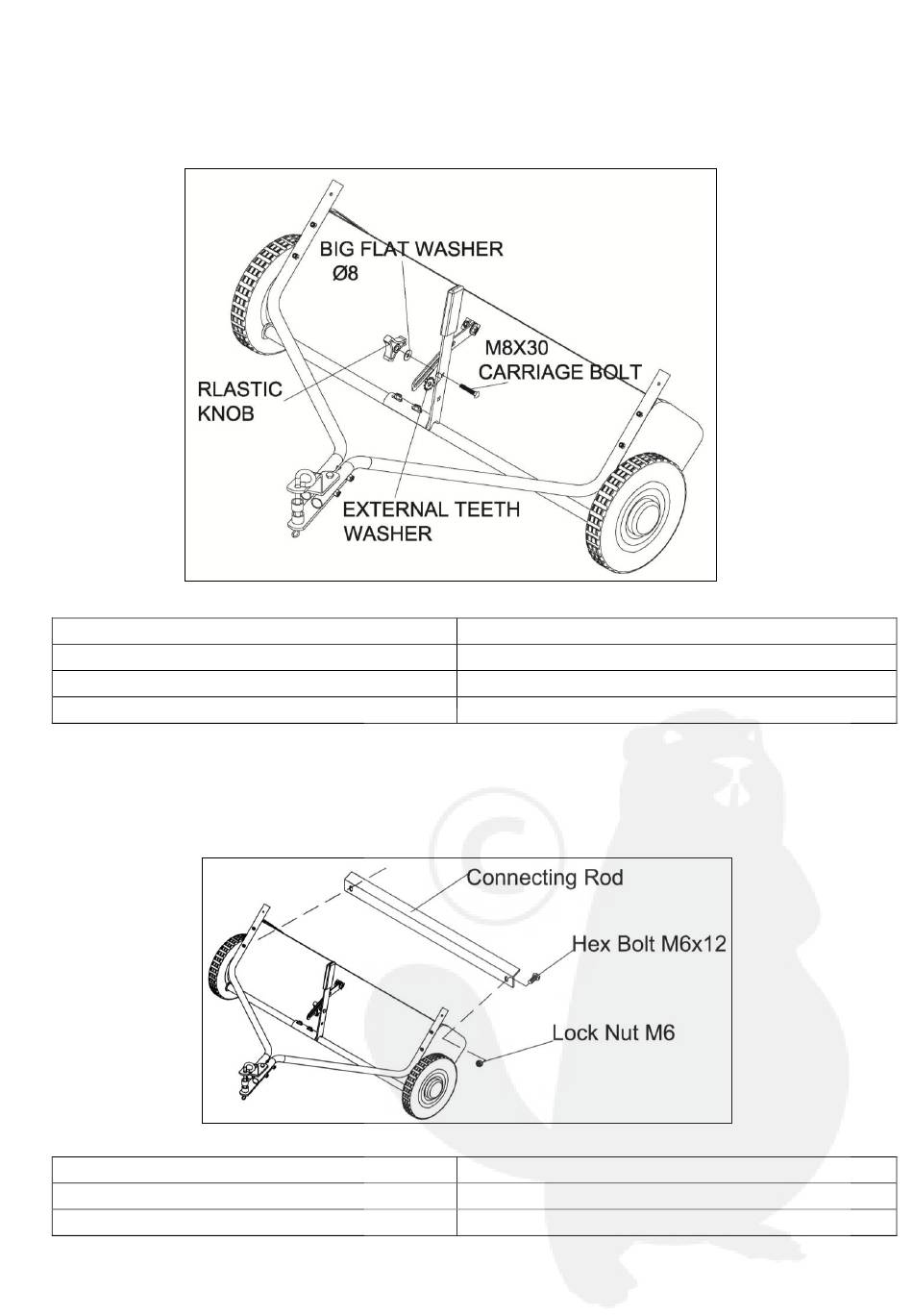

9. (Figuur 8) Reeds voorgemonteerd in verpakking: Bevestig de hoogteversteller en de beugel van de
hoogteversteller zoals hieronder op de tekening wordt aangegeven. Steek een M8x30 zeskantsbout
door de hoogteversteller, gevolgd door een sterborgring, daarna de beugel van de hoogteversteller,
een platte borgring Ø8 en de sterknop.
Big flat washer Ø8
Plastic knob
M8X30 Carriage bolt
External teeth washer
10. (Figuur 9）Monteer de vangzakgeleider aan de behuizing van de veegmachine met twee M6x12
zeskantsbouten en twee M6 zeskantsborgmoeren.
Connecting Rod
Hex Bolt M6X12
Lock Nut M6
Platte borgring Ø8
Sterknop
M8X30 Zeskantsbout
Sterborgring
Vangzakgeleider
M6x12 zeskantsbout
M6 zeskantsborgmoer
