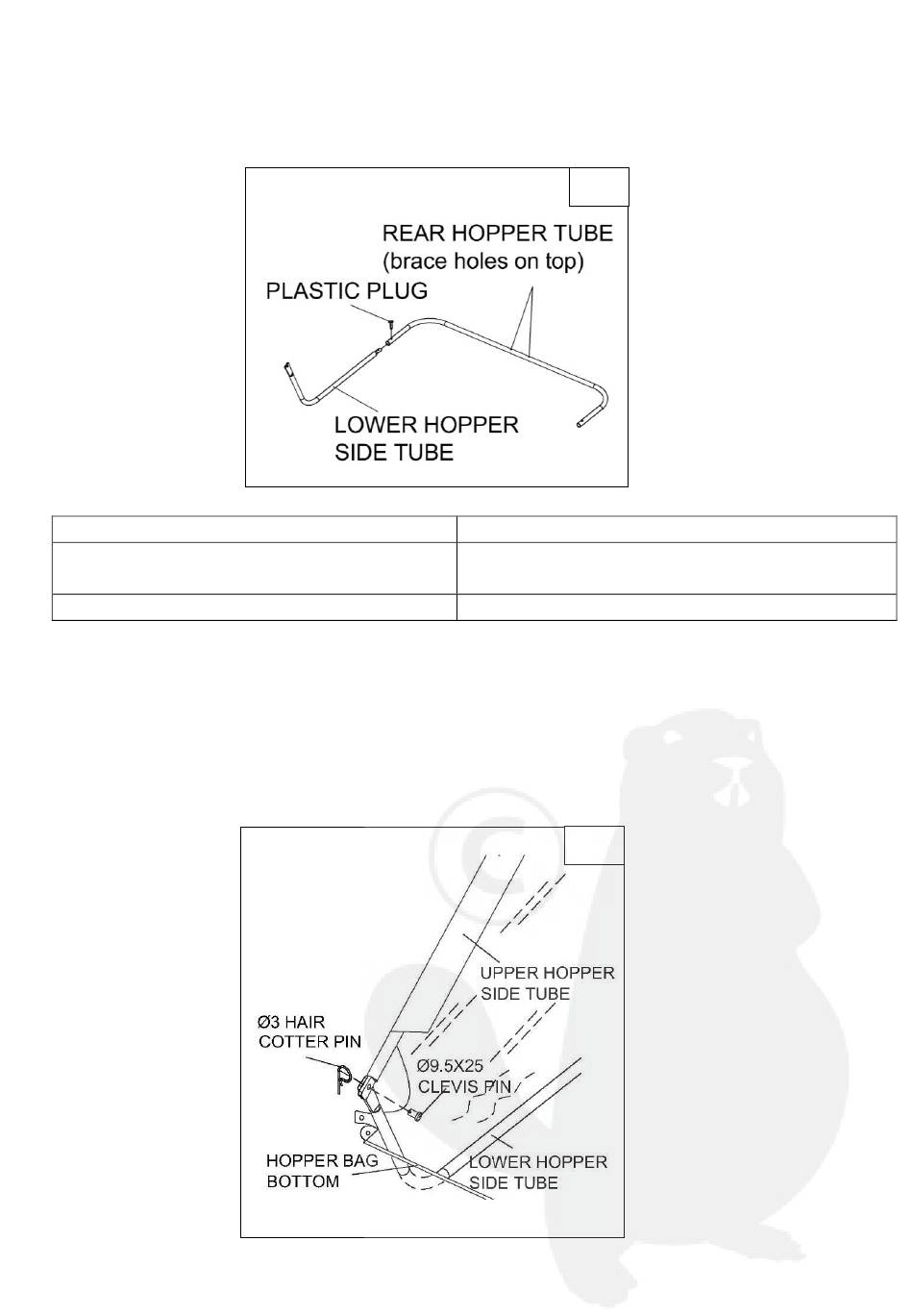

13. (Figuur 12) Neem de tweede framebuis voor de rugzijde van de opvangzak en leg ze met de
openingen naar boven gericht. Bevestig de framebuizen voor de onderzijde van de vangzak zoals
hieronder getoond en maak ze aan de framebuis voor de rugzijde van de opvangzak vast mbv een
plastic schroef.
Lower hopper side tube
Rear hopper tube (brace holes on top)
Plastic plug
14. (Figuur 13) Steek de twee framebuizen voor de onderzijde van de vangzak door de bodem van de
vangzak.
15. (Figuur 13) Bevestig de uiteinden van de framebuizen voor de onderzijde van de vangzak aan de
framebuizen voor de bovenzijde van de vangzak mbv van 2 pennen Ø9.5x25 en 2 R-vormige
borgpennen Ø3.
12
Framebuis voor de onderzijde van de vangzak
Framebuis voor de rugzijde van de vangzak (openingen
naar boven gericht)
Plastic schroef
13
- 12 -
