Monteren van de vangzak

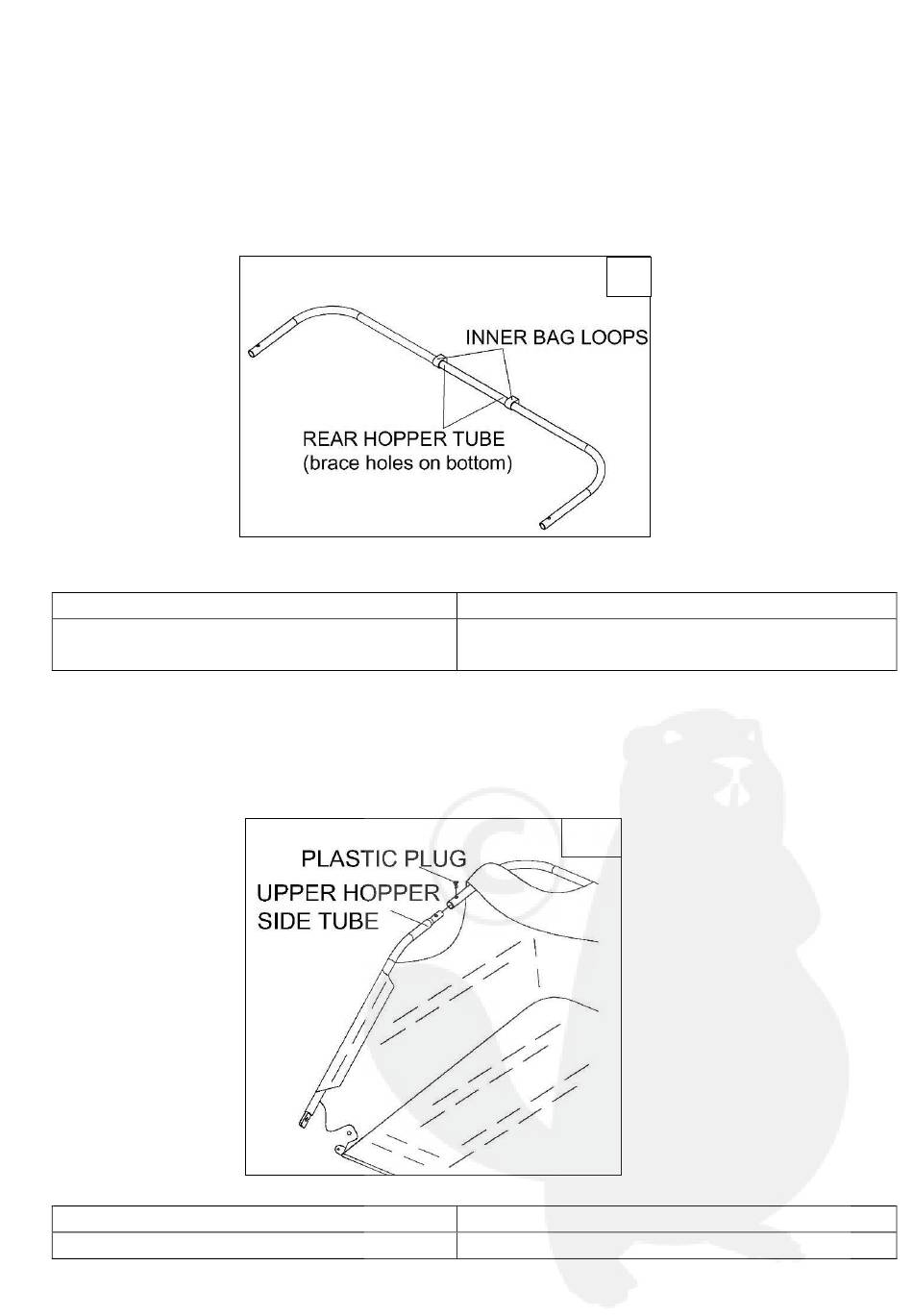

11. (Figuur 10) Neem de framebuis voor de rugzijde van de vangzak en keer ze met de 2 openingen naar
beneden gericht. Schuif de buis door de twee lussen die bevestigd zijn aan de binnenzijde van de
vangzak.
Inner bag loops
Rear hopper tube (brace holes on bottom)
12. (Figuur 11) Steek de framebuizen voor de bovenzijde van de opvangzak door de opvangzak zoals
getoond op onderstaande tekening. Bevestig de 2 framebuizen aan elkaar mbv de plastic schroef.
Plastic plug
Upper hopper side tube
Lussen binnenzijde vangzak
Framebuis voor de rugzijde van de opvangzak
(openingen naar benden gericht)
11
Plastic schroef
Framebuis voor de bovenzijde van de vangzak
- 11 -
