Ontluchting van de spuitboomhydrauliek
Nadat de hydraulische cilinders of slagen zijn gedemonteerd moeten de cilinders na hermontage worden ontlucht.
€
GEVAAR! Als tijdige ontluchting van het hydraulisch systeem wordt nagelaten, kan dat hevige
spuitboombewegingen en slechte prestaties van de spuitboom tot gevolg hebben. Kans op schade aan de
boomdelen of voorwerpen in de buurt. Kans op ernstig of dodelijk letsel.
μ
LET OP! Niet alle hydraulische cilinders beschikken over een ontluchtingsoptie. In dat geval moet u de
hydrauliekslang die in verbinding staat met de cilinder losdraaien om zo de lucht te laten ontsnappen. Let op: er
worden ORFS aansluitingen gebruikt, zorg dat de O-ring niet beschadigd raakt bij het ontluchten.
μ
LET OP! De volgende ontluchtingsaanwijzingen zijn uitsluitend voor de dubbelwerkende cilinders. Enkelwerkende
cilinders, zoals voor de neigfunctie, zijn gemakkelijk te ontluchten: Breng na de servicewerkzaamheden de cilinder
onder druk, schuif de zuiger ongeveer 5 keer in en uit, zodat de lucht automatisch uit het systeem verdwijnt.
Ontluchtingsvolgorde
Volg de onderstaande stappen voor een efficiënte ontluchting van het systeem.
1. Middelste sectie: Ontlucht de cilinders van de binnenste secties.
2. Boomhelften: Ontlucht de cilinders van de 1e buitenste sectie.
3. Boomhelften: Ontlucht de cilinders van de 2e buitenste sectie, indien aanwezig.
4. Middelste sectie: Ontlucht de scheefstellingscilinder
Ontluchtingsprocedure

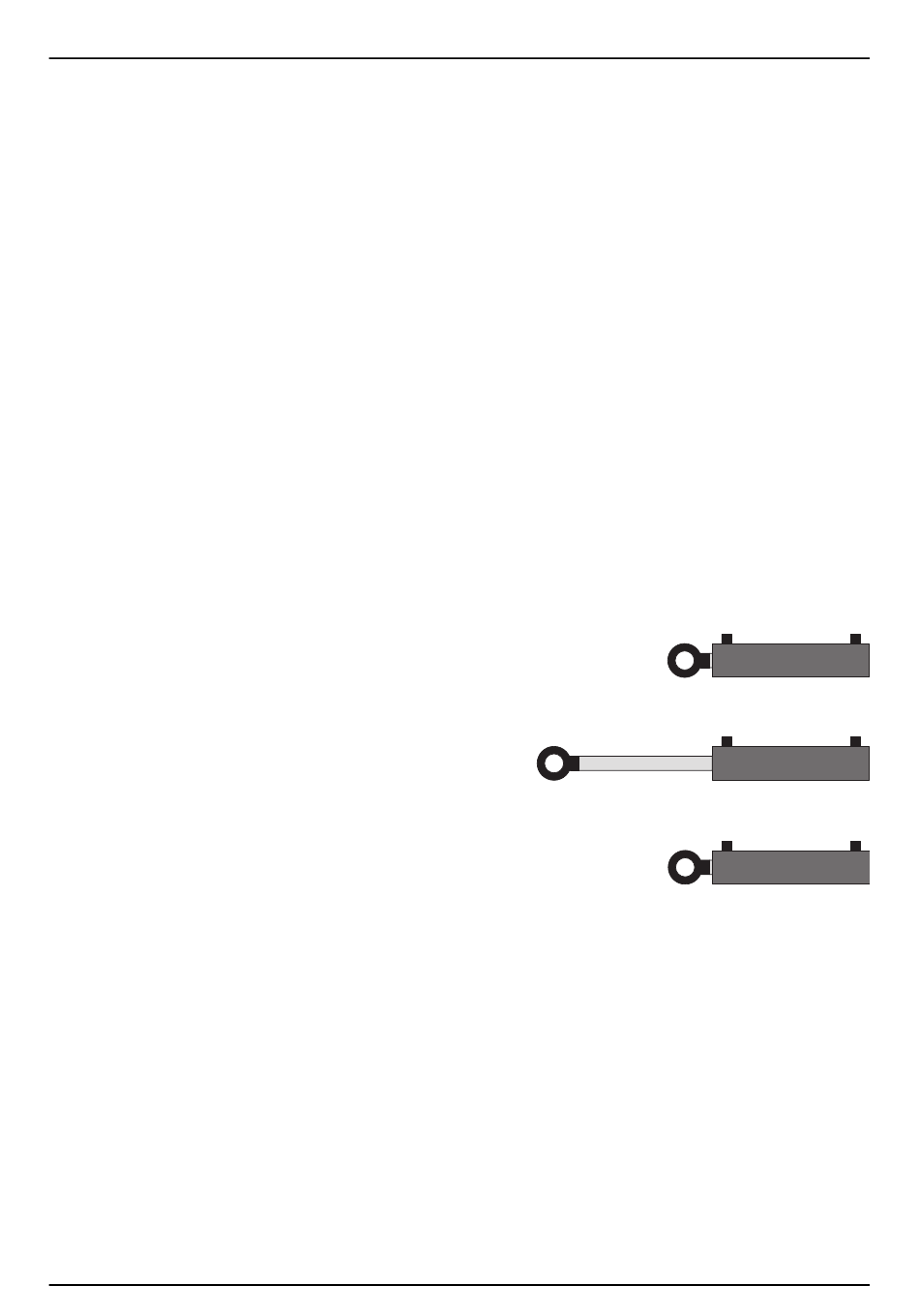

Volg bij de ontluchting de onderstaande stappen. Begin met beide kleppen/ontluchtingsschroeven (A) en (B) gesloten.
1. Schuif de zuigerstang in.
2. Verwijder de kapjes van de ventilatiekleppen.
3. Sluit een doorzichtige 5 mm slang aan op de ontluchtingsklep (A)
en hang het uiteinde in een opvangvat.
4. Open de ontluchtingsklep (A).
5. Activeer de hydrauliekoliedruk en schuif de zuiger volledig uit.
6. Sluit de ontluchtingsklep (A) en verwijder de slang.
7. Sluit een doorzichtige slang aan op de andere ontluchtingsklep (B).
8. Open de ontluchtingsklep (B).
9. Activeer de hydrauliekoliedruk en schuif de zuiger volledig in.
10. Sluit de ontluchtingsklep (B) en verwijder de slang.
11. Herhaal de stappen 3 - 10 enkele keren totdat er geen lucht meer zichtbaar is in de slang.
12. Monteer de stofkapjes weer. De ontluchting van deze cilinder is nu voltooid.
13. Controleer het hydrauliekoliepeil en vul indien nodig olie bij.
€
GEVAAR! Wees voorzichtig bij het bedienen van de cilinders. Let er bij het in- en uitklappen van de spuitboom op of
zich niemand binnen het bereik van de spuitboom bevindt! Blijf bij het inschuiven van de zuigers in de cilinders met
de vingers, handen en kleding uit de buurt van de zuiger. Door vastgrijpen tussen de bewegende spuitboomdelen
of ingeklapte spuitboomsecties bestaat kans op ernstig of dodelijk letsel.
μ
LET OP! Afhankelijk van de vorm van de spuitboom kan het praktischer zijn om te beginnen met de cilinder
uitgeschoven.
μ
LET OP! Bij het ontluchten is hulp van een extra persoon nuttig.
