Aansluitingen
! Steek de stekker pas in het stopcontact nadat alle aansluitingen zijn voltooid.
! Zet dit toestel uit en haal het stroomsnoer uit het stopcontact voordat u componenten aansluit of aansluitingen wijzigt.
! Raadpleeg de bedieningshandleiding voor de aan te sluiten componenten.
! Gebruik alleen het bijgeleverde netsnoer.
! Sluit dit toestel en de computer direct op elkaar aan met behulp van de meegeleverde USB-kabel.

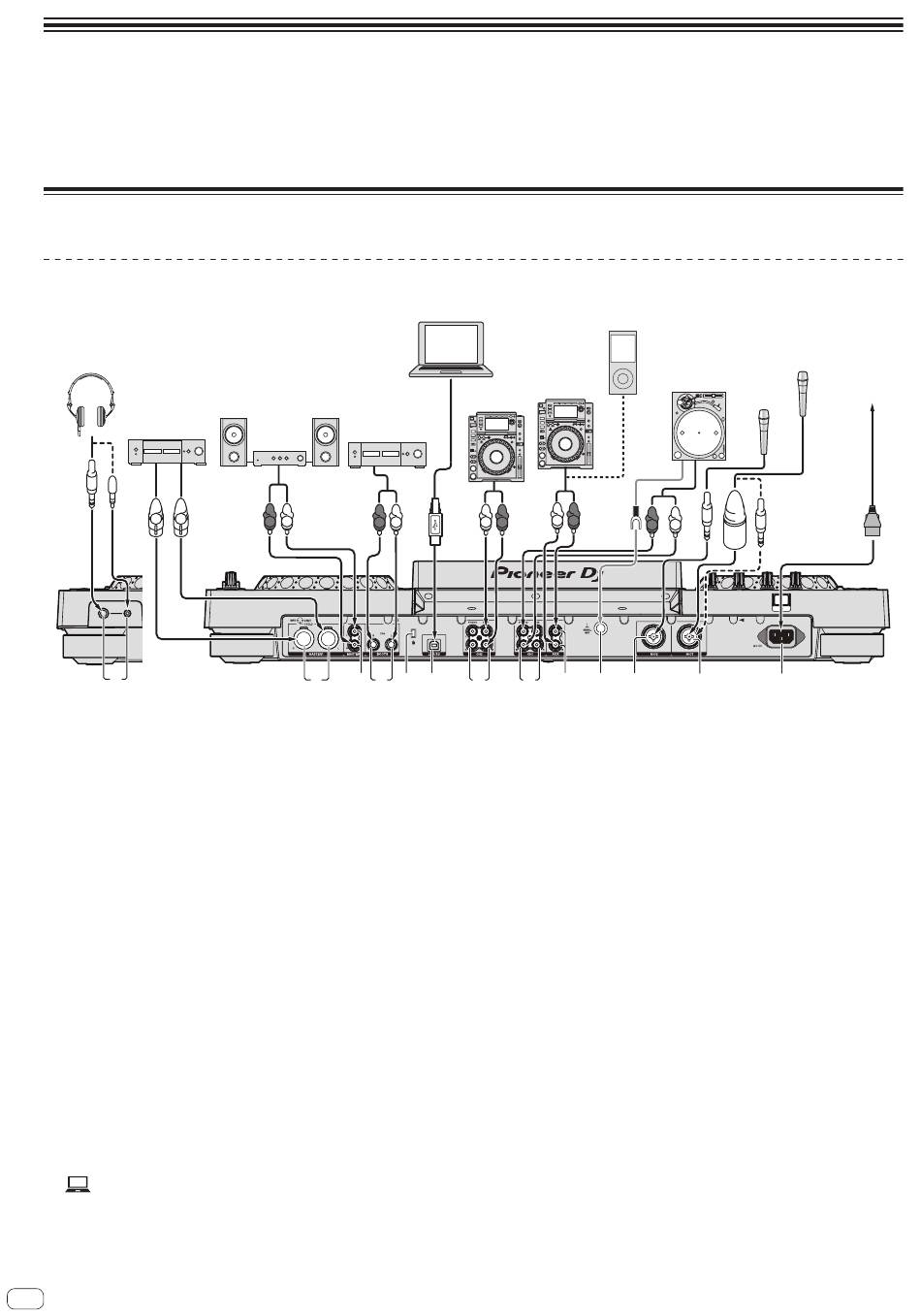

Aansluiten van de ingangs-/uitgangsaansluitingen
Achterpaneel, voorpaneel
Hoofdtelefoon
Eindversterker,
luidsprekers met
eigen stroomvoorzie-
ning enz.
L
R
1
Voorpaneel
1 PHONES-aansluitingen
Aansluiting voor hoofdtelefoon.
Zowel stereostekkers (ø 6,3 mm) als mini-stereostekkers (ø 3,5 mm)
kunnen worden gebruikt.
! Er zijn twee uitgangsaansluitingen (één voor een stereo-hoofdte-
lefoonaansluiting en een mini-hoofdtelefoonaansluiting), maar
deze kunnen niet tegelijkertijd gebruikt worden. Als de ene wordt
aangesloten of losgekoppeld terwijl de andere in gebruik is,
kan het volume van de andere aansluiting plotseling omhoog of
omlaag gaan.
2 MASTER1-aansluitingen
Hierop kunt u een eindversterker, luidsprekers met eigen stroom-
voorziening enz. aansluiten.
U moet deze gebruiken als gebalanceerde uitgangsaansluitingen.
! Wees voorzichtig dat u niet per ongeluk het stroomsnoer
van een ander toestel aansluit.
! Maak niet de aansluiting die fantoomvoeding kan geven.
3 MASTER2-aansluitingen
Hierop kunt u een eindversterker, luidsprekers met eigen stroom-
voorziening enz. aansluiten.
4 BOOTH-aansluitingen
Dit zijn uitgangsaansluitingen voor een boothmonitor.
5 Kensington-beveiligingsgleuf
USB-aansluiting
6
Voor het aansluiten op een computer.
! Een USB-verdeelstekker (hub) kan niet worden gebruikt.
! Sluit dit toestel en de computer direct op elkaar aan met behulp
van de meegeleverde USB-kabel.
10
Nl
Eindversterker, luidsprekers
met eigen stroomvoorziening enz.
Eindversterker
(voor een boothmonitor)
R
L
R
2
3 4 5
Achterpaneel
Computer
Draagbare audio-apparatuur
DJ-
software
DJ-speler
DJ-speler
L
L
L
R
6
7
7
8
7 LINE/PHONO-aansluitingen
Sluit een uitgangsapparaat (analoge speler, enz.) op phononiveau
(voor MM-element) aan of een uitgangsapparaat (DJ-speler, enz.) op
lijnniveau.
8 AUX-aansluiting
Aansluiting voor een DJ-speler of een uitgangscomponent op
lijnniveau.
9 SIGNAL GND aansluiting
Aansluiting voor aardingsdraad van een analoge speler om de
ruis te verminderen die optreedt wanneer een analoge speler is
aangesloten.
a MIC2-aansluiting
Aansluiting voor een microfoon.
b MIC1-aansluiting
Aansluiting voor een microfoon.
c AC IN
Sluit dit aan op een stopcontact.
! Steek de stekker pas in het stopcontact nadat alle aansluitingen
zijn voltooid.
! Gebruik alleen het bijgeleverde netsnoer.
Analoge speler
Microfoon
R
L
R
a
9
b
Microfoon
Naar stopcontact
Stroomsnoer
c
