BS/2
DeltaSol
®

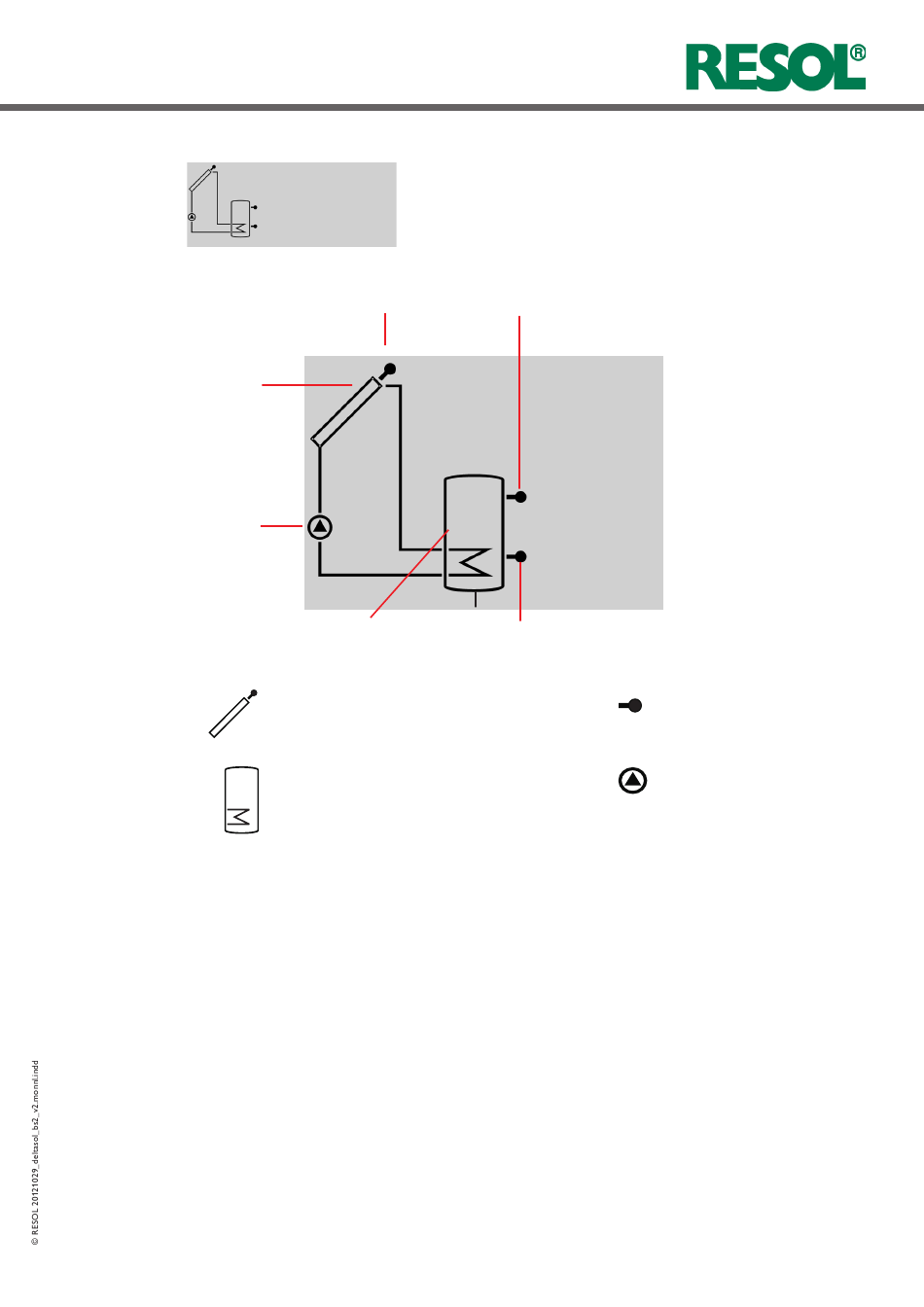

Systeemscherm
Systeemscherm
Collector
Pomp
2.3 Knippercodes
Systeemscherm-knippercodes
LED-knippercodes
Collectorsensor
Boiler-
Boiler
warmtewisselaar
Collector
met collectorsensor
Boiler
met warmtewisselaar
Het systeemscherm (actief installatieschema) toont het in
de regelaar geselecteerde installatieschema. Het bestaat uit
meerdere systeemcomponentensymbolen die afhankelijk van
de status van de installatie knipperen, continu of verborgen
worden weergegeven.
Boilersensor boven
Boilersensor beneden
•
De pompen knipperen als het betreffende relais actief is
•
De sensorsymbolen knipperen als het betreffende weer-
gavekanaal is geselecteerd
•
Sensoren knipperen snel als een sensordefect is opge-
treden
•
Het brandersymbool knippert als de bijverwarming
actief is
Groen:
Rood/groen knipperend: Initialisatie
Rood knipperend:
Temperatuursensor
Pomp
alles ok
handbediening
Sensordefect
(sensorsymbool knippert snel)
9 |
