Het indicatielampje voor de temperatuur van de
koelvloeistof, de laadindicator en het oliedruklampje
moeten branden. Als een van de lichtjes niet brandt,
is het lampje doorgebrand of heeft het systeem een
defect dat moet worden hersteld.
Brandstofmeter
De brandstofmeter geeft aan hoeveel brandstof er
in de tank zit. De meter werkt alleen wanneer het
contactsleuteltje in de stand Aan staat (Figuur 10).
Als het lampje rood brandt, betekent dit dat het
brandstofpeil laag is en als het rood knippert, betekent
dit dat de tank bijna helemaal leeg is.
Schakelaar voor hydraulisch systeem
met hoge stroming (uitsluitend
TC-modellen)
Zet de schakelaar aan om het hydraulische systeem in te
schakelen (Figuur 10).
Claxonknop (uitsluitend TC-modellen)
Druk op de knop om te claxonneren (Figuur 10).

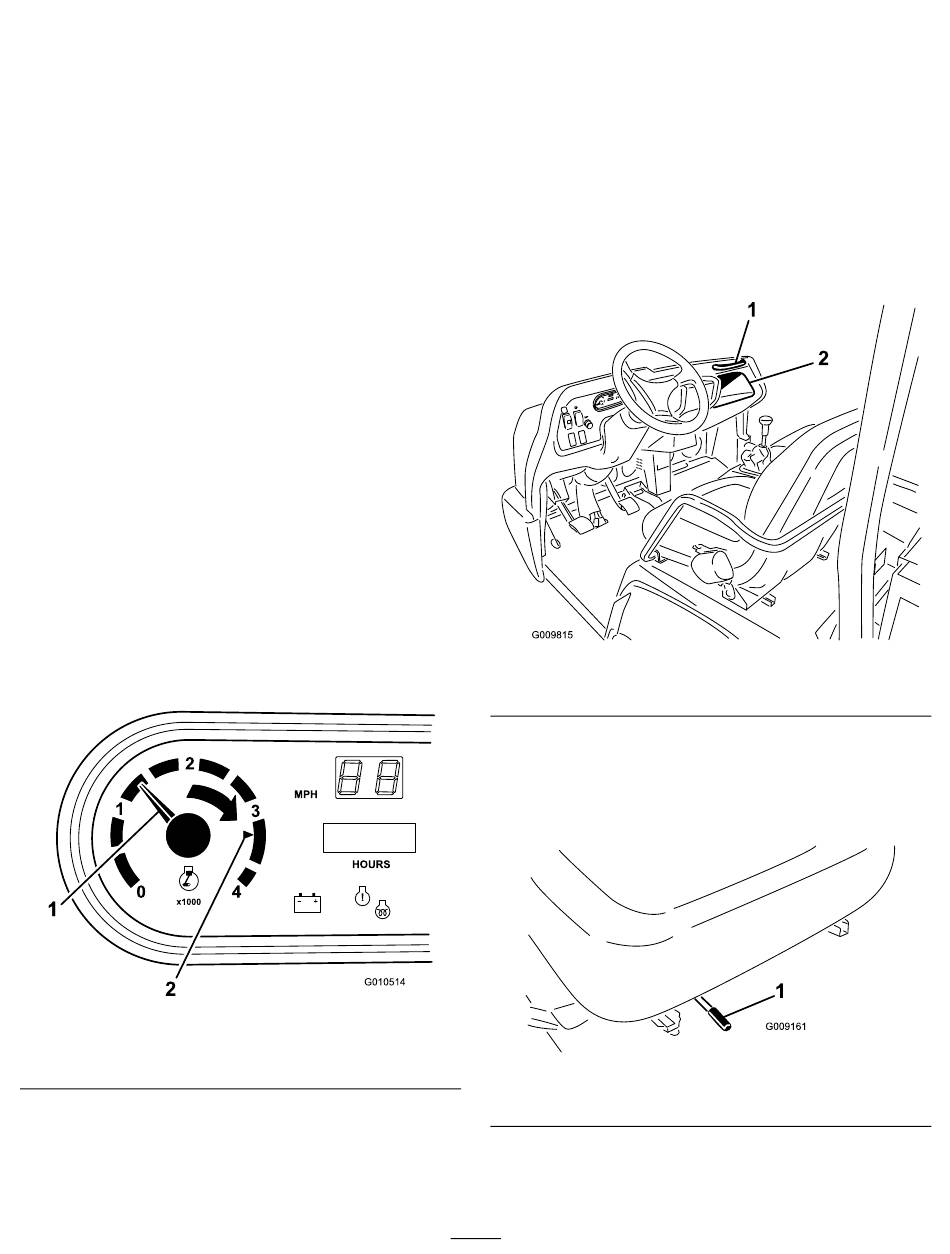

Toerenteller
Geeft het toerental van de motor weer (in toeren per
minuut) (Figuur 10 en Figuur 11). De witte driehoek
geeft het gewenste toerental aan voor het gebruik van de
aftakas (Figuur 11).
1.
Toerental van de motor
Snelheidsmeter
Registreert de rijsnelheid van het voertuig (Figuur 10).
De snelheidsmeter geeft de snelheid weer in MPH (mijl
Figuur 11
2. 3300 tpm voor gebruik van
de aftakas van 540 tpm
per uur) maar kan eenvoudig worden omgezet naar KPH
(kilometer per uur). Raadpleeg Snelheidsmeter omzetten
in Onderhoud bedieningsorganen.
Aansluitpunt
Het aansluitpunt Figuur 10 dient voor de aansluiting van
optionele elektrische accessoires van 12 V.
Handgreep voor passagier
De handgreep voor de passagier bevindt zich op het
dashboard (Figuur 12).
1. Handgreep voor passagier 2. Opbergruimte
Stoelverstelhendel
De stoelen kunnen naar wens naar voren en naar
achteren worden versteld (Figuur 13).
1. Instelhendel bestuurdersstoel
21
Figuur 12
Figuur 13
