Onderhouden remmen
Parkeerrem afstellen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 200 bedrijfsuren
1. Verwijder de rubberen handgreep van de
parkeerremhendel (Figuur 66).

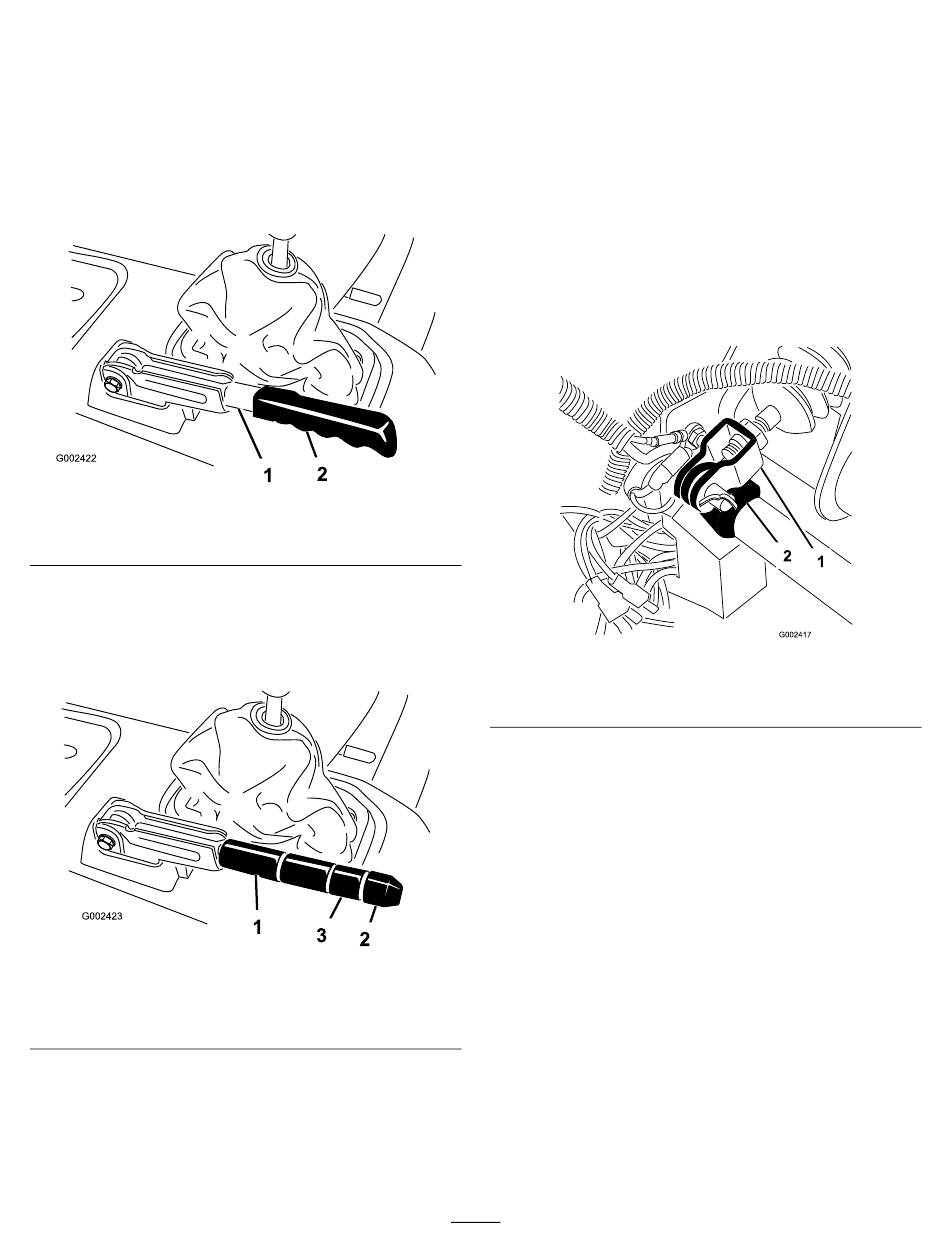

Figuur 66
1. Parkeerremhendel
2. Draai de stelschroef los waarmee de knop is
bevestigd aan de parkeerremhendel (Figuur 67).
3. Draai aan de knop totdat een kracht van 20 tot 22 kg
nodig is om de hendel te bedienen.
Figuur 67
1. Parkeerremhendel
2. Knop
4. Draai de stelschroef vast als u klaar bent.
Opmerking: Als u de hendel niet verder kunt
aanpassen, zet u de hendel in de middelste stand
2. Handgreep
3. Stelschroef
en past u de kabel aan de achterzijde aan. Herhaal
daarna stap 3.
5. Monteer de rubberen handgreep op de
parkeerremhendel.
Het rempedaal afstellen
Onderhoudsinterval: Om de 200 bedrijfsuren
Opmerking: Verwijder de voorliggende onderdelen
om eenvoudiger te kunnen afstellen.
1. Verwijder de R-pen en de gaffelpen, waarmee de
gaffel van de hoofdremcilinder is bevestigd aan het
draaipunt van het rempedaal (Figuur 68).
1. Gaffel van
hoofdremcilinder
2. Til het rempedaal omhoog (Figuur 69) totdat dit
contact maakt met het frame.
3. Draai de contramoeren los waarmee de gaffel
is bevestigd aan de as van de hoofdremcilinder
(Figuur 68).
4. Verstel de gaffel totdat de openingen daarin op één
lijn staan met de openingen in het draaipunt van het
rempedaal. Bevestig de gaffel aan het draaipunt van
het rempedaal met de gaffelpen en de R-pen.
5. Draai de contramoeren vast waarmee de gaffel is
bevestigd aan de as van de hoofdremcilinder.
Opmerking: De hoofdremcilinder moet de druk
verminderen als deze goed is afgesteld.
56
Figuur 68
2. Draaipunt van rempedaal
