3.4 Inbouwen optiemodules
①
②

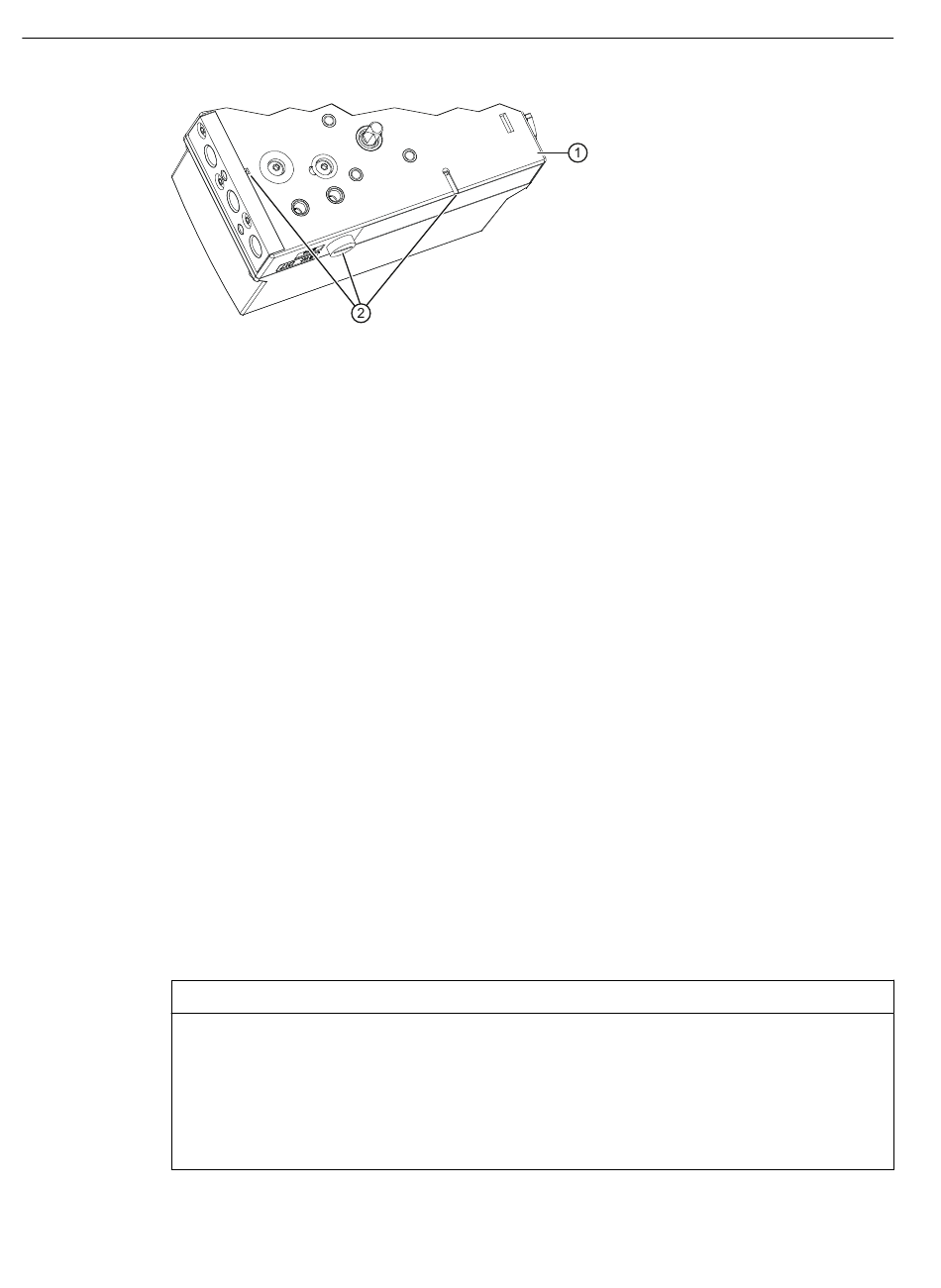

Afbeelding 3-1
3.2
Bij de schuifaandrijving monteren
Bij schuifaandrijvingen gebruikt u de aanbouwset "Schuifaandrijving" 6DR4004-8V of de
geïntegreerde aanbouwcomponenten.
Afhankelijk van het gekozen aandrijftype hebt u verschillende montagecomponenten nodig.
De aanbouwset geldt voor een slaglengte van 3 tot 35 mm. Voor een groter slagbereik
hebt u een apart te bestellen hendel 6DR4004-8L nodig. Meer informatie over aanbouw, zie
uitvoerige bedieningshandleiding.
3.3
Bij de zwenkaandrijving monteren
Voor het monteren van de positieregelaar op een zwenkaandrijving hebt u een
aandrijvingsspecifieke VDI/VDE 3845-aanbouwconsole nodig. Aanbouwconsole en schroeven
zijn verkrijgbaar bij de fabrikant van de aandrijving. Let erop dat de aanbouwconsole een
plaatdikte van > 4 mm en stabilisatoren heeft. Bovendien hebt u de aanbouwset 6DR4004-8D
resp. de rvs-koppeling TGX nodig: 16300-1556. Meer informatie over aanbouw, zie uitvoerige
bedieningshandleiding.
3.4
Inbouwen optiemodules
LET OP
Onjuiste inbouw van optionele modules
Explosiegevaar in explosiegevaarlijke zones.
• Als u het apparaat achteraf uitrust met een optionele module, vinkt u het bijbehorende
• Voor de inbedrijfstelling van het apparaat dient u de veiligheidsvoorschriften in acht te
20
Bodemplaat
Afvoerluchtuitgangen
Afvoerluchtuitgang, bodemplaat
tekstveld op het typeplaatje aan zoals in onderstaand voorbeeld.
nemen zoals vermeld in het geldige certificaat en in het hoofdstuk "Technische gegevens".
Beknopte bedieningshandleiding, 11/2022, A5E03436620-AG
SIPART PS2 (6DR5...)
