Inductive Limit Switches (ILS) 6DR4004-6G / -8G
①
②
③

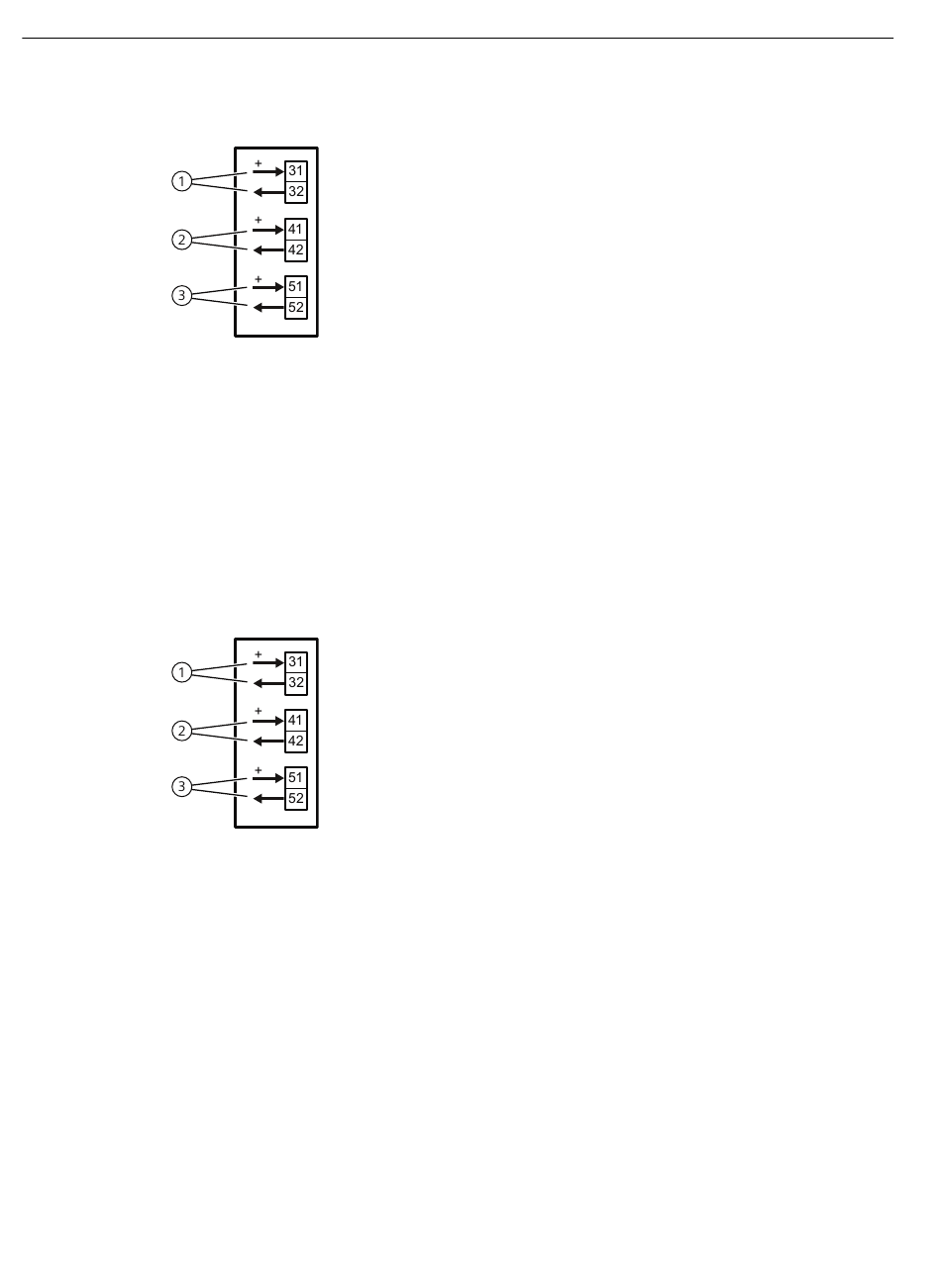

Afbeelding 4-9
Zie ook
Inductive Limit Switches (ILS) 6DR4004-6G / -8G (Pagina 76)
4.2.5.4
Mechanic Limit Switches (MLS) 6DR4004-6K
①
②
③
Afbeelding 4-10
Zie ook
Mechanic Limit Switches (MLS) 6DR4004-6K (Pagina 77)
De werkprocedure
1. Draai de bout
2. Trek de doorzichtige afdekking
3. Schroef iedere leiding in de betreffende klem vast.
32
Storingsmeldingsuitgang, in combinatie met 6DR4004-3ES zonder functie
Digitale uitgang 1
Digitale uitgang 2
Inductive Limit Switches (ILS)
Storingsmeldingsuitgang, in combinatie met 6DR4004-4ES zonder functie
Digitale uitgang 1
Digitale uitgang 2
Mechanic Limit Switches (MLS)
①
aan de doorzichtige afdekking
②
los.
②
tot aan de voorste aanslag.
Beknopte bedieningshandleiding, 11/2022, A5E03436620-AG
SIPART PS2 (6DR5...)
