Opmerking
Lekkage
Een lekkage leidt er naast het continue luchtverbruik toe, dat de positieregelaar permanent
probeert om de positie-afwijking af te regelen. De voortijdige slijtage van de gehele
regelinrichting is het gevolg.
• Controleer offline via de diagnoseparameter '11.LEAK' of er een lekkage is.
• Als er een lekkage is, controleer dan de dichtheid van de pneumatische aansluitingen.
4.3.1

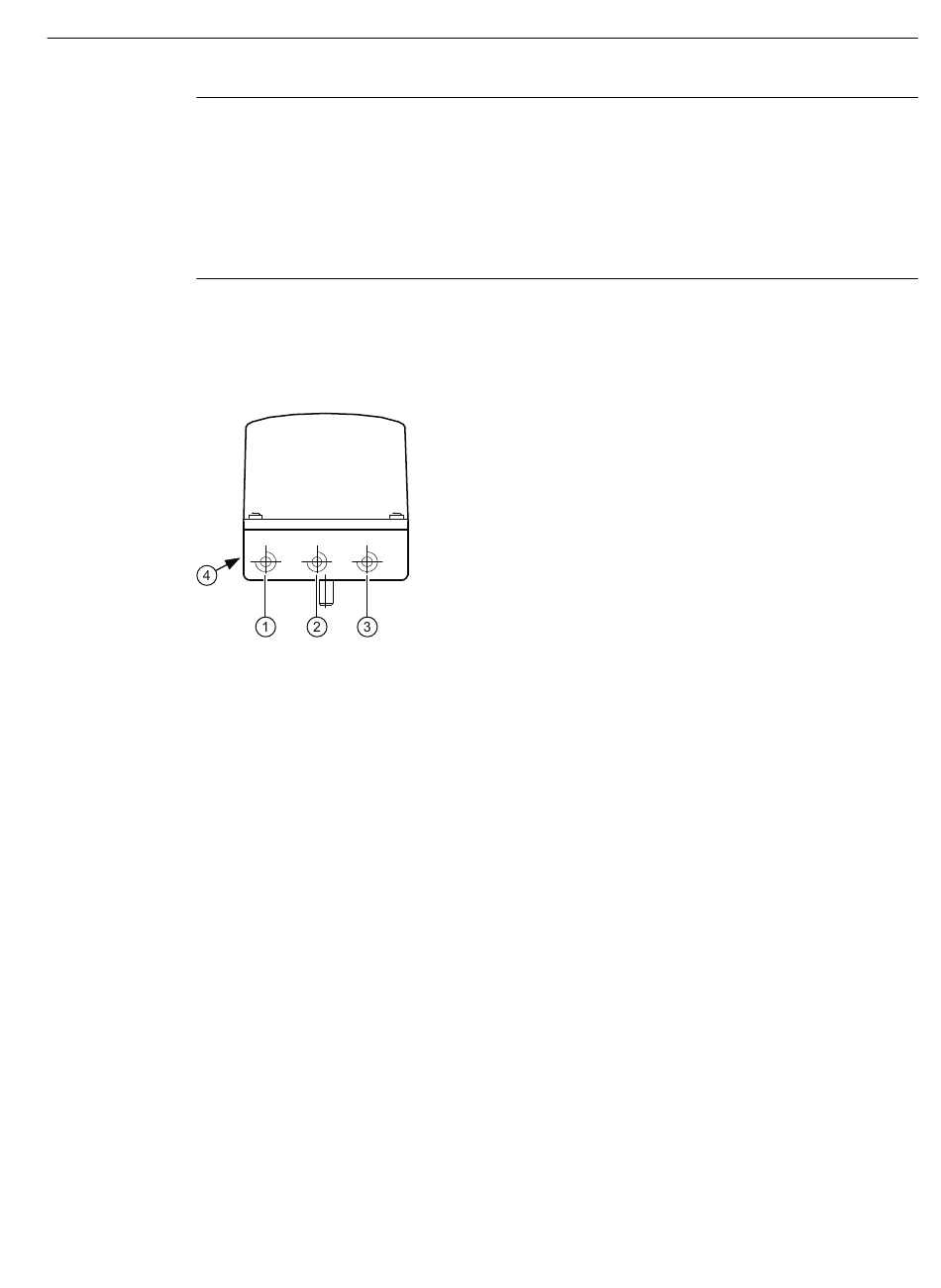

Pneumatische aansluiting voor 6DR5..0/1/2/3
①
②
③
④
*) bij dubbel werkende aandrijvingen
Afbeelding 4-12
SIPART PS2 (6DR5...)
Beknopte bedieningshandleiding, 11/2022, A5E03436620-AG
Uitgang: insteldruk Y2 *)
Ingang: Toevoerluchtdruk PZ
Uitgang: insteldruk Y1
Afvoerluchtuitgang met geluiddemper, schroefdraad G¼
Pneumatische aansluiting, exemplarisch
Aansluiten
4.3 Aansluiten pneumatisch
