4.2

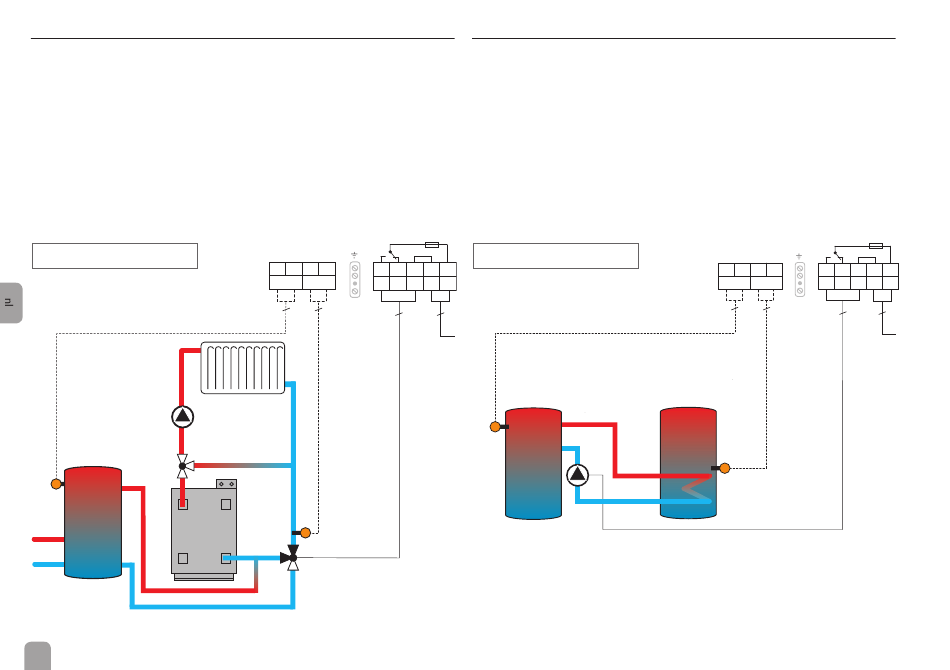

Verwarmingscircuit-retourverhoging
De regelaar stelt het temperatuurverschil tussen boilersensor S1 en retoursensor
verwarmingscircuit S2 vast. Zodra het verschil groter is dan of gelijk is aan de
ingestelde waarde voor het inschakeltemperatuurverschil, wordt de 3-weg-klep
omgeschakeld. Met de warmte van de boiler wordt de retourtemperatuur van
het verwarmingscircuit verhoogd. Wanneer het verschil met 1,6 K (niet-instelbare
hysterese) lager wordt dan het ingestelde temperatuurverschil, wordt de klep weer
naar de uitgangsstand geschakeld.
S1 = boilersensor
S2 = retoursensor verwarmingscircuit
RO = 3-weg-klep
⌯ Aardingsklem gebruiken!
S1
8
2
3
4
1
7
8
9 10 11
S1
S2
RO RC N N L
2
2
3
3
Stroomnet
Mains
S2
RO
4.3
Warmte-uitwisselingsregeling
Wanneer het temperatuurverschil tussen sensor S1 (boiler 1) en sensor S2 (boi-
ler 2) de ingestelde waarde overschrijdt, wordt de circulatiepomp ingeschakeld.
Warmte wordt van boiler 1 naar boiler 2 getransporteerd. Wanneer het verschil
met 1,6 K (niet-instelbare hysterese) lager wordt dan het ingestelde temperatuur-
verschil, wordt de pomp weer uitgeschakeld.
S1 = sensor boiler 1
S2 = sensor boiler 2
RO = circulatiepomp
⌯ Aardingsklem gebruiken!
S1
RO
1
2
3
4
7
8
9 10 11
S1
S2
RO RC N N L
2
2
3
3
Stroomnet
Mains
S2
