Transmissieriemspanner
in- en uitschakelen
De transmissieriem wordt aangespannen door een
veerbelaste spanpoelie. Als u de riemspanning wilt
in-/uitschakelen, hebt u een 3/8" sleutel nodig om
de as voor in-/uitschakeling
gewenste stand te draaien. Door de as een kwartslag
(90°) rechtsom te draaien, maakt u de spanpoelie los
van de riem
(Figuur
47).
Opmerking:
U dient de riemspanning uit te
schakelen alvorens het transmissiedeksel te
verwijderen
Opmerking:
De transmissieriem heeft de
juiste spanning als de markeringen van het
transmissiedeksel en de koppelas overeenkomen.

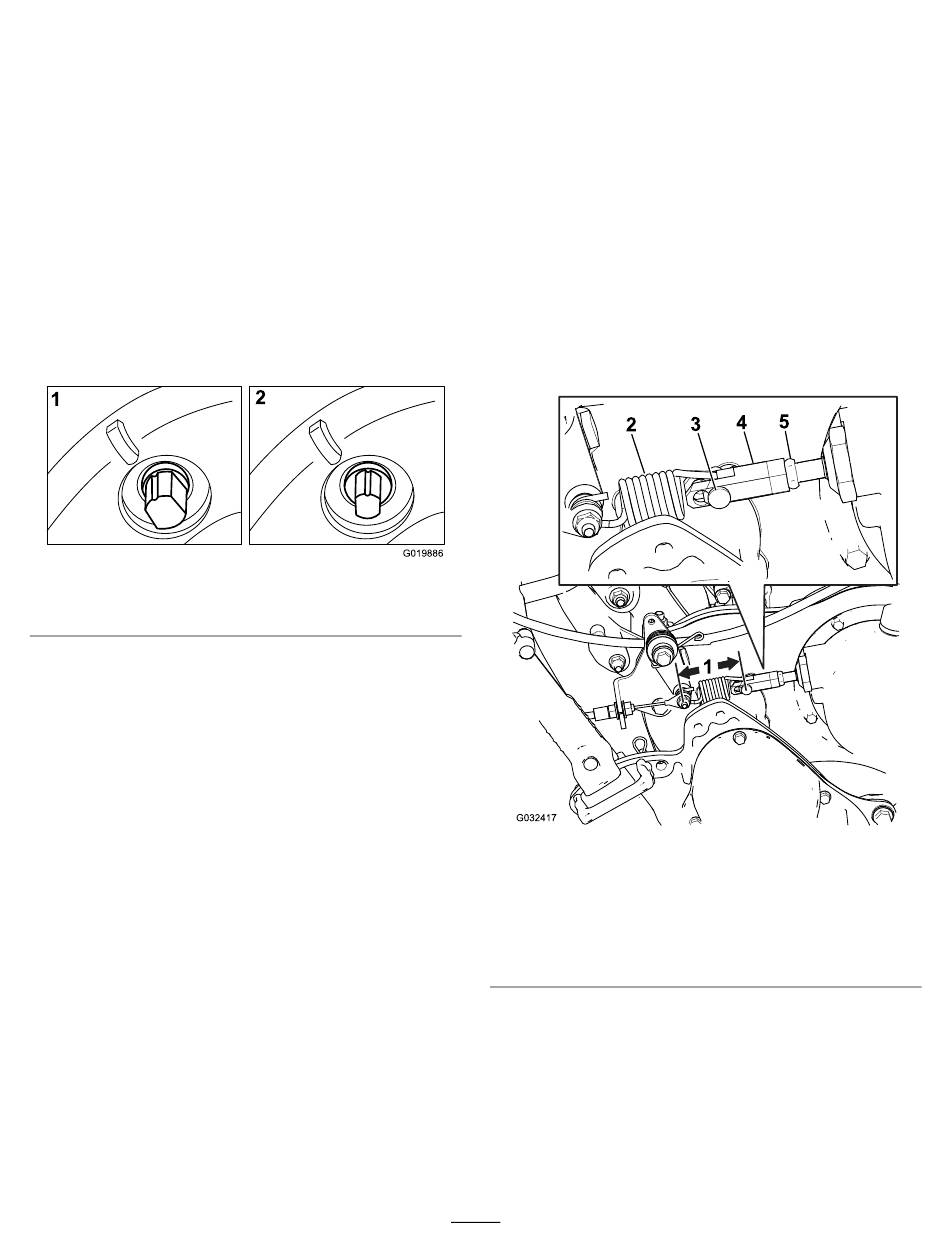

Figuur 47
1. I
NGESCHAKELD
(Figuur
46) naar de
g019886
2. U
ITGESCHAKELD
Onderhoud
bedieningsysteem
De tractiebediening
afstellen
Als de tractieregeling tijdens gebruik niet goed werkt
of slipt, moet deze afgesteld worden.
1.
Zet de tractiebediening in de stand A
2.
Meet de afstand van de pen op een van de
uiteinden van de tractiebedieningsveer tot het
einde van de opening
afstand niet tussen 7,3 mm en 7,6 cm ligt, moet
u de koppeling afstellen volgens onderstaande
stappen.
1. Meet deze afstand (deze
moet 7,3 cm tot 7,6 cm
bedragen).
2. Tractiebedieningsveer
3. Gaffelpen
A.
Schakel de tractiebedieningshendel uit.
B.
Draai de contramoer op de spanmoer los
en verwijder de gaffelpen om de veer los te
koppelen van de spanmoer
C.
Draai het spanslot naar binnen of naar
buiten om de gewenste lengte te verkrijgen.
D.
Monteer het spanslot op de veer; gebruik
hierbij de gaffelpen.
37
AN
(Figuur
48); als deze
Figuur 48
4. Spanmoer
5. Contramoer
(Figuur
.
g032417
48).
