(3 mm) op de voorste zwenkwielarmen(en) zodat de
maaihoogte gelijk is met de sticker
Schuinstand van de maai-eenheid afstellen (bladz.
59)
voor de buitenste mesas.
1. Voorste zwenkwielarm
2. Opvulstukken
Maaihoogte van maai-eenheden gelijk stellen
1. Plaats de messen horizontaal op de buitenste
assen van beide zij-maai-eenheden. Meet de
afstand van de grond tot de voorste rand van het
mes op elk maaidek en vergelijk die afstanden
met elkaar. Deze afstanden mogen niet meer
dan 3 mm van elkaar verschillen. Stel nu nog
niet af.
2. Plaats het mes horizontaal op de binnenste
as van de zij-maai-eenheid en op de
corresponderende buitenste as van de voorste
maai-eenheid. Meet de afstanden van de
grond tot de voorste rand van het mes op de
binnenste rand van de zij-maai-eenheid tot
de corresponderende buitenste rand van de
voorste maai-eenheid en vergelijk deze.
Opmerking:
De meting van de maai-eenheid
mag niet meer dan 3 mm van die van de voorste
maai-eenheid verschillen.
Opmerking:
Alle zwenkwielen van de 3
maai-eenheden moeten op de grond blijven
staan als het tegengewicht is geplaatst.
Opmerking:
Indien de maaihoogten van de
voorste en de zij-maai-eenheden op elkaar
moeten worden afgestemd, mogen uitsluitend
de zij-maai-eenheden worden afgesteld.
3. Als de binnenste rand van de zij-maai-eenheid te
hoog is ten opzichte van de buitenste rand van
de voorste maai-eenheid, moet u 1 opvulstuk
verwijderen uit het onderste deel van het voorste
binnenste zwenkwiel op de zij-maai-eenheid
(Figuur
28). Controleer nogmaals de afstand
(Figuur
28). Zie

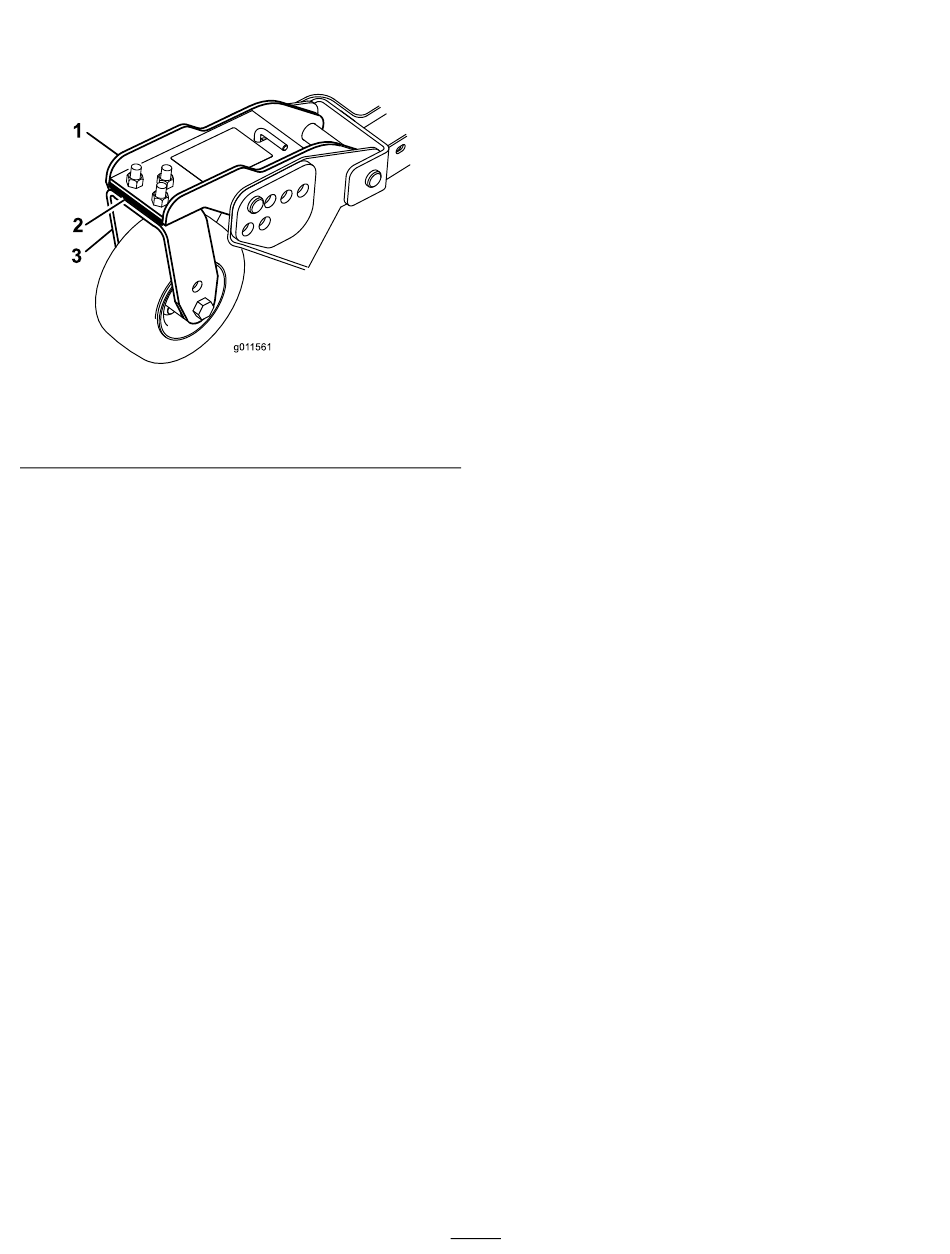

Figuur 28
3. Voorste zwenkwielvork
tussen de buitenste randen van beide de
zij-maai-eenheden en de binnenste rand van de
zij-maai-eenheid tot de buitenste rand van de
voorste maai-eenheid.
4. Als de binnenste rand nog steeds te hoog
is, moet u nog een opvulstuk verwijderen uit
het onderste deel van de voorste binnenste
zwenkwielarm van de zij-maai-eenheid en 1
opvulstuk uit de voorste buitenste zwenkwielarm
van de zij-maai-eenheid.
5. Als de binnenste rand van de zij-maai-eenheid
te laag is ten opzichte van de buitenste
rand van de voorste maai-eenheid, moet u 1
opvulstuk toevoegen onderaan het voorste
binnenste zwenkwielarm op de zij-maai-eenheid.
Controleer de afstand tussen de buitenste
randen van beide zij-maai-eenheden en de
g011561
binnenste rand van de zij-maai-eenheid tot de
buitenste rand van de voorste maai-eenheid.
6. Als de binnenste rand nog steeds te laag is,
moet u nog een opvulstuk toevoegen onderaan
de voorste binnenste zwenkwielarm van de
zij-maai-eenheid en 1 opvulstuk toevoegen
aan de voorste buitenste zwenkwielarm van de
zij-maai-eenheid.
7. Als de maaihoogte gelijk is aan de randen van de
voorste maai-eenheid en de zij-maai-eenheid,
moet u controleren of de schuinstand van het
zijmaaidek nog steeds 8 tot 11 mm is. Indien
nodig instellen.
Koplampen richten
1. Draai de montagemoeren los en plaats elke
koplamp zo, dat deze recht vooruit wijst.
2. Draai de montagemoer vast genoeg om de
koplamp in positie te houden.
3. Plaats een plat stuk metaal over de kop van de
koplamp.
4. Monteer een magnetische protractor op de plaat.
5. Terwijl u de installatie op zijn plaats houdt kantelt
u voorzichtig de koplamp 3 graden en draait dan
de moer weer vast.
6. Herhaal deze procedure bij de andere koplamp.
De motor starten en
uitschakelen
Belangrijk:
Het brandstofsysteem ontlucht
zichzelf automatisch indien zich een van de
volgende situaties voordoet:
•
Eerste keer starten van een nieuwe machine
