Vrije slag van koppelingshendel
afstellen

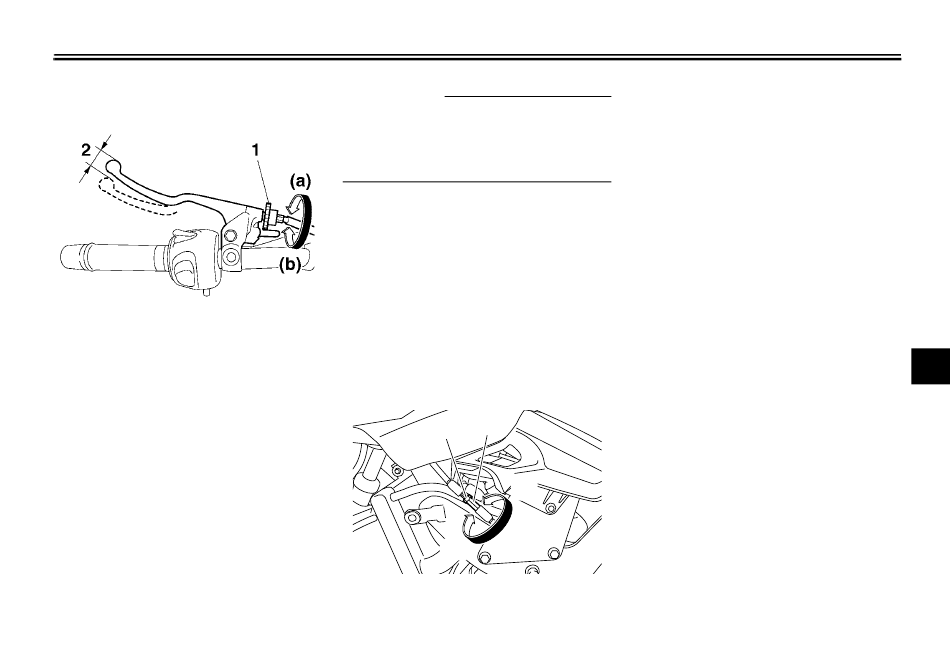

1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.
PERIODIEK ONDERHOUD EN AFSTELLINGEN
DAU47390
OPMERKING
Ga als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.
1. Draai de stelbout bij de koppe-
lingshendel richting (a) om de koppe-
lingskabel losser te stellen.
2. Verwijder de stroomlijnpanelen A en
B. (Zie pagina 6-8.)
3. Stel de borgmoer losser verder naar
beneden op de koppelingskabel.
4. Draai de stelmoer van de koppelings-
speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
1
(b)
1. Borgmoer
2. Stelmoer voor vrije slag van de koppe-
lingshendel
5. Draai de borgmoer aan.
6. Breng de stroomlijnpanelen aan.
2
(a)
6-23
6
