PERIODIEK ONDERHOUD EN AFSTELLINGEN
XJ6FA
1

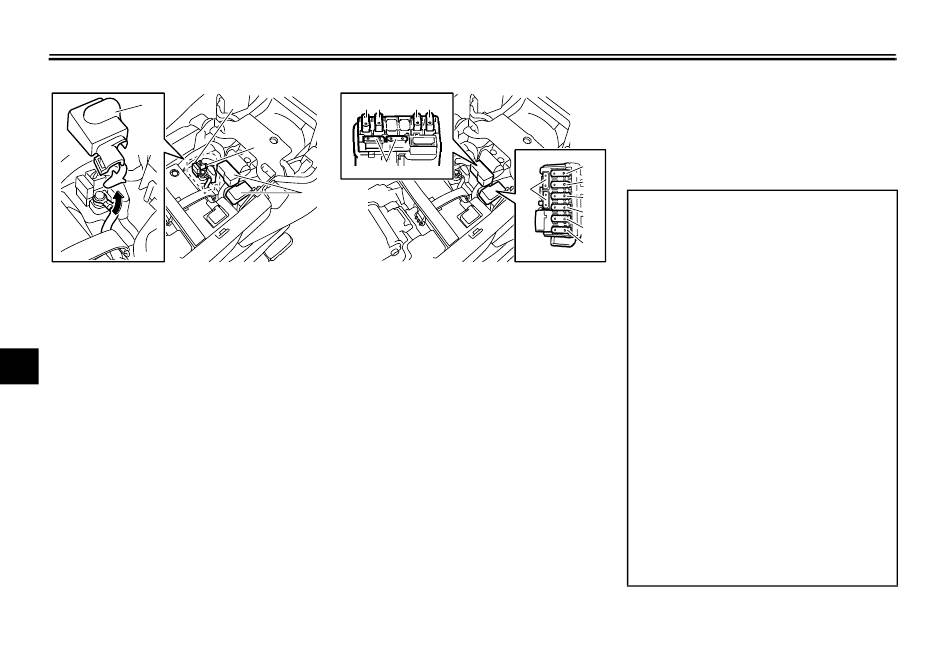

1. Kap van startmotorrelais
2. Hoofdzekering
3. Reservehoofdzekering
4. Zekeringenkastje
6
XJ6FA
2
1
2
3 4
3
5
4
1. Zekering achterlichtcircuit
2. Zekering ABS-regeleenheid
3. Zekering van de ABS-solenoïdeklep
4. Zekering ABS-motor
5. Reservezekering
6. Koplampzekering
7. Zekering ontstekingssysteem
8. Zekering signaleringssysteem
9. Backup-zekering (voor klok en startblokkeer-
systeem)
10.Zekering brandstofinjectiesysteem
11.Zekering radiatorkoelvin
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar "OFF" en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
6
7
5
8
9
10
11
6-36
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampera-
ge dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15131]
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
7.5 A
Zekering ABS-motor:
XJ6FA 30.0 A
Zekering ABS-regeleenheid:
XJ6FA 7.5 A
Zekering van de ABS-solenoïde-
klep:
XJ6FA 20.0 A
