Montage
4.3.3 Wandmontage
Monteer de controller zodanig, dat het wandaanligoppervlak minimaal zo groot is als de achterwand
van de behuizing.

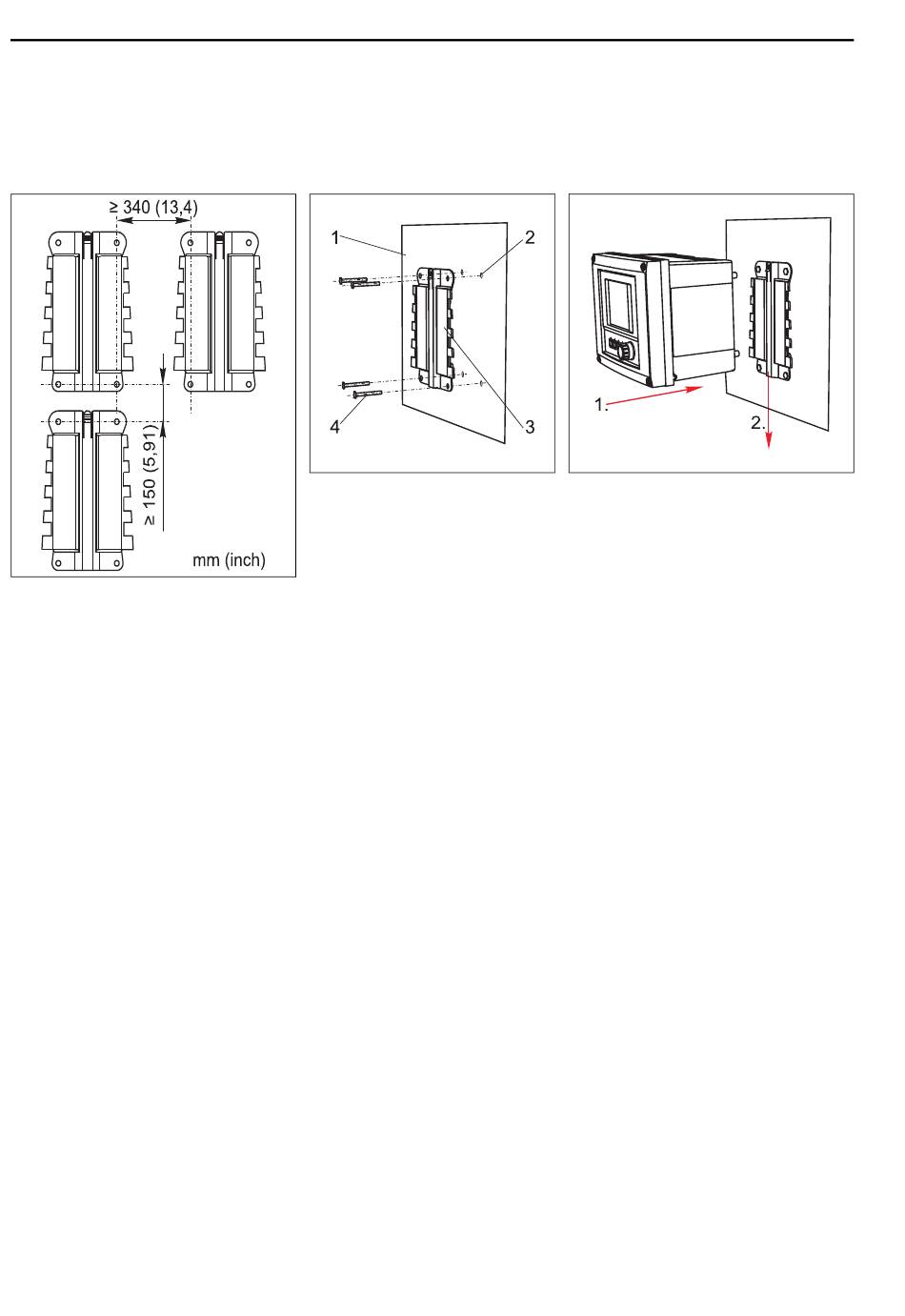

Fig. 13: Noodzakelijke montage-afstand
1)
De grootte van de boorgaten hangt af van de gebruikte pluggen. Pluggen en schroeven moeten lokaal worden voorzien.
16
Fig. 14: Wandmontage
1
Wand
2
4 Boorgaten
3
Montageplaat
4
Schroeven Ø 6 mm (niet
a0012686
meegeleverd)
a0012684
Fig. 15: Liquiline inhangen, inklikken
1)
a0012685
Endress+Hauser
