Bedrading
Aansluiting van de voedingsspanning
1.
Voer de voedingskabel door de passende kabeldoorvoer de behuizing in.
2.
Sluit de kabeladers L en N (100 ... 230 VAC, 24 VAC) resp. + en - (24 VDC) conform het
aansluitschema op de steekklemmen van de basismodule aan.
3.
Randaarde resp. aardaansluiting afhankelijk van de voedingseenheid:
a. 100 ... 230 VAC, 24 VAC
Sluit de randaarde aan op de daarvoor bedoelde draadbout van de kabelmontagerail.
b. Lokaal moet u een extra aardkabel (min. 0,75 mm (overeenkomstig 18 AWG)) uitvoeren
Trek de aardkabel ook door de kabeldoorvoer en sluit deze op de draadbout van de
kabelmontagerail aan.
1

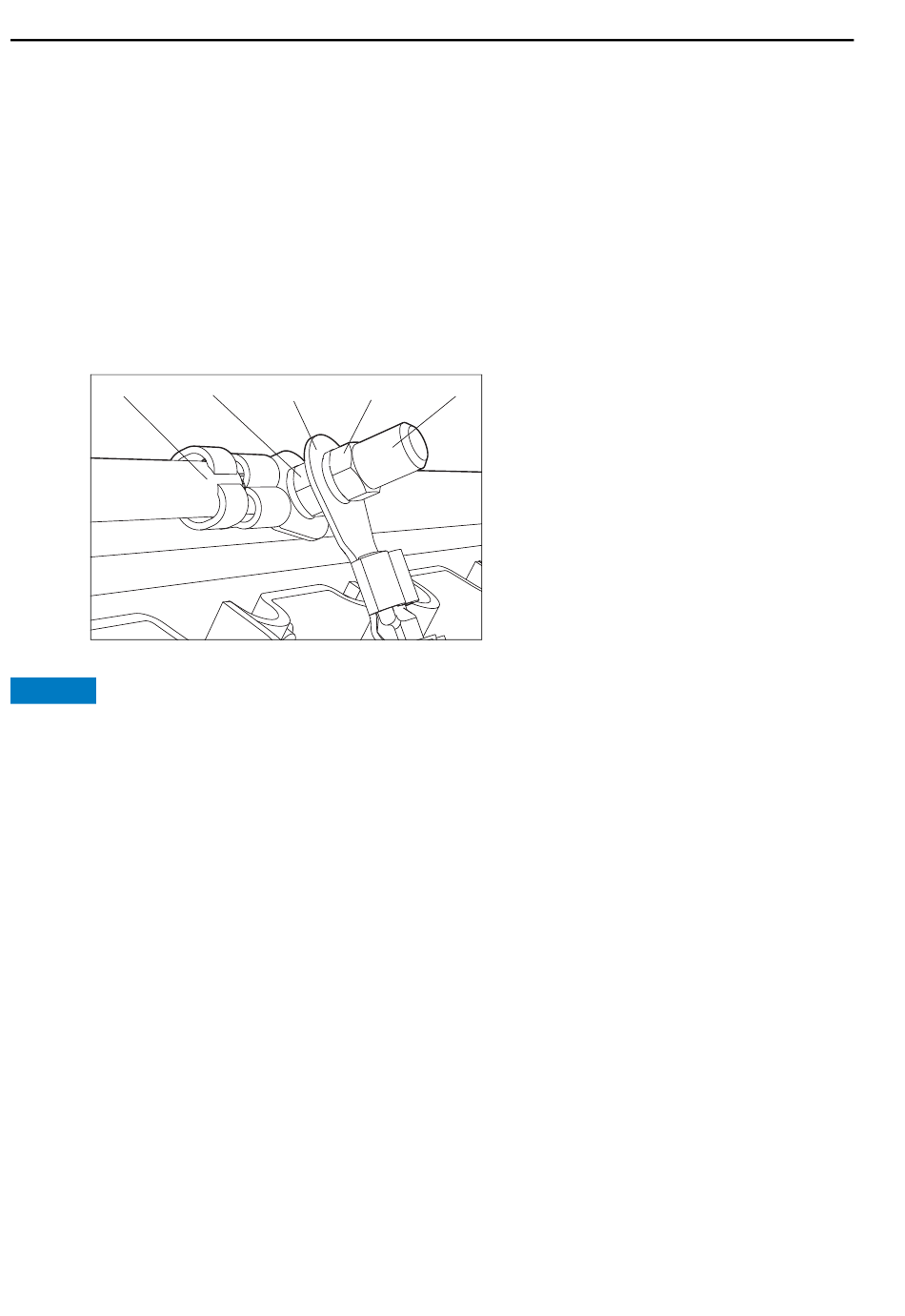

Fig. 29: Randaarde- resp. aardaansluiting
LET OP
Randaarde/aardingskabel met adereindhulzen of open kabelschoen
Gemakkelijk losraken van de kabel en verlies van de beveiligingsfunctie
► Gebruik voor de aansluiting van de randaarde resp. aardkabel op de draadbout uitsluitend een kabel
met gesloten kabelschoen conform DIN 46211, 46225, vorm A.
► Sluit de randaarde of aardkabel nooit aan met adereindhuls of open kabelschoen op de
draadbouten!
22
2
3
1
Randaarde, af fabriek gemonteerd
4
5
2
Kartelring en moer
3
Randaarde / aardkabel lokaal (min. 0,75 mm
(overeenkomstig 18 AWG))
4
Kartelring en moer
5
Draadbouten
a0013251
