4 Apparaatinstallatie
DIP-schakelaar
De DIP-schakelaar zit op het moe-
derbord.
S
Functie
1
Rx bus-afsluitweerstand
2
Rx pull-up weerstand
3
Rx pull-down weerstand
4
Tx/Rx bus-afsluitweerstand
5
Omschakelen 2-/4-draads
Minebea Intec

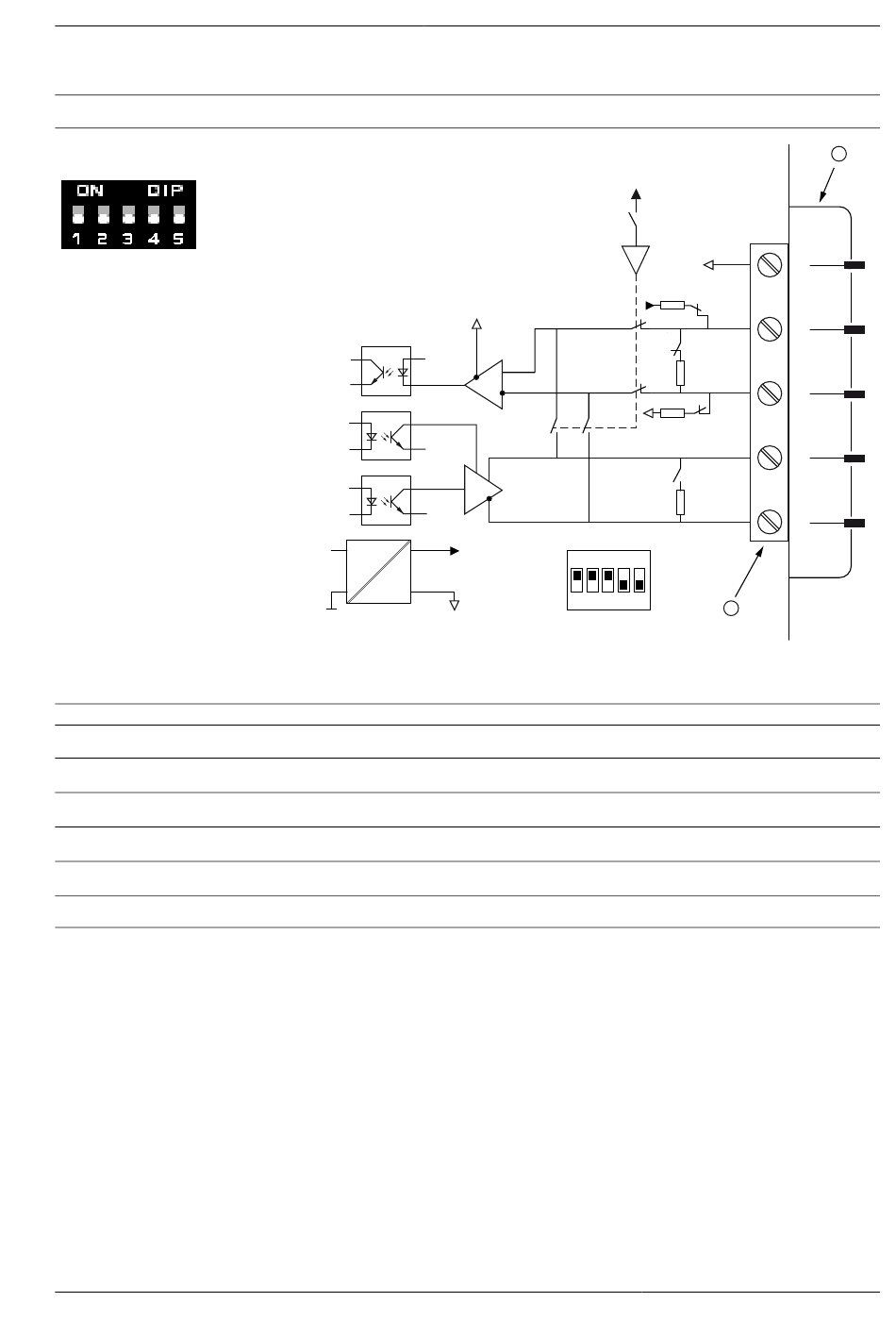

Blokschema RS-485
DC
DC
① 9-polige D-Sub bus (male) (schakelkastbehuizing)
② 5-polige insteekklem
Instellingen voor RS-485
OFF: niet aangesloten
OFF: niet aangesloten
OFF: niet aangesloten
OFF: niet aangesloten
OFF: 4-draads
Extern display PR 5110/01
Com 1
S5
GNDI
S2
1K6
RxB
S1
120
RxA
1K6
S3
RxD/TxD-P
TxB
S4
120
RxD/TxD-N
TxA
ON
DIP
1 2 3 4 5
2
ON: (RxA 120 Ω RxB)
ON: (RxB 1K6 Ω +V)
ON: (RxB 1K6 Ω -V)
ON: (TxA 120 Ω TxB)
ON: 2-draads
1
8
5
2
4
3
3
7
2
5
1
NL-17
