4 Apparaatinstallatie
4.3.2.2

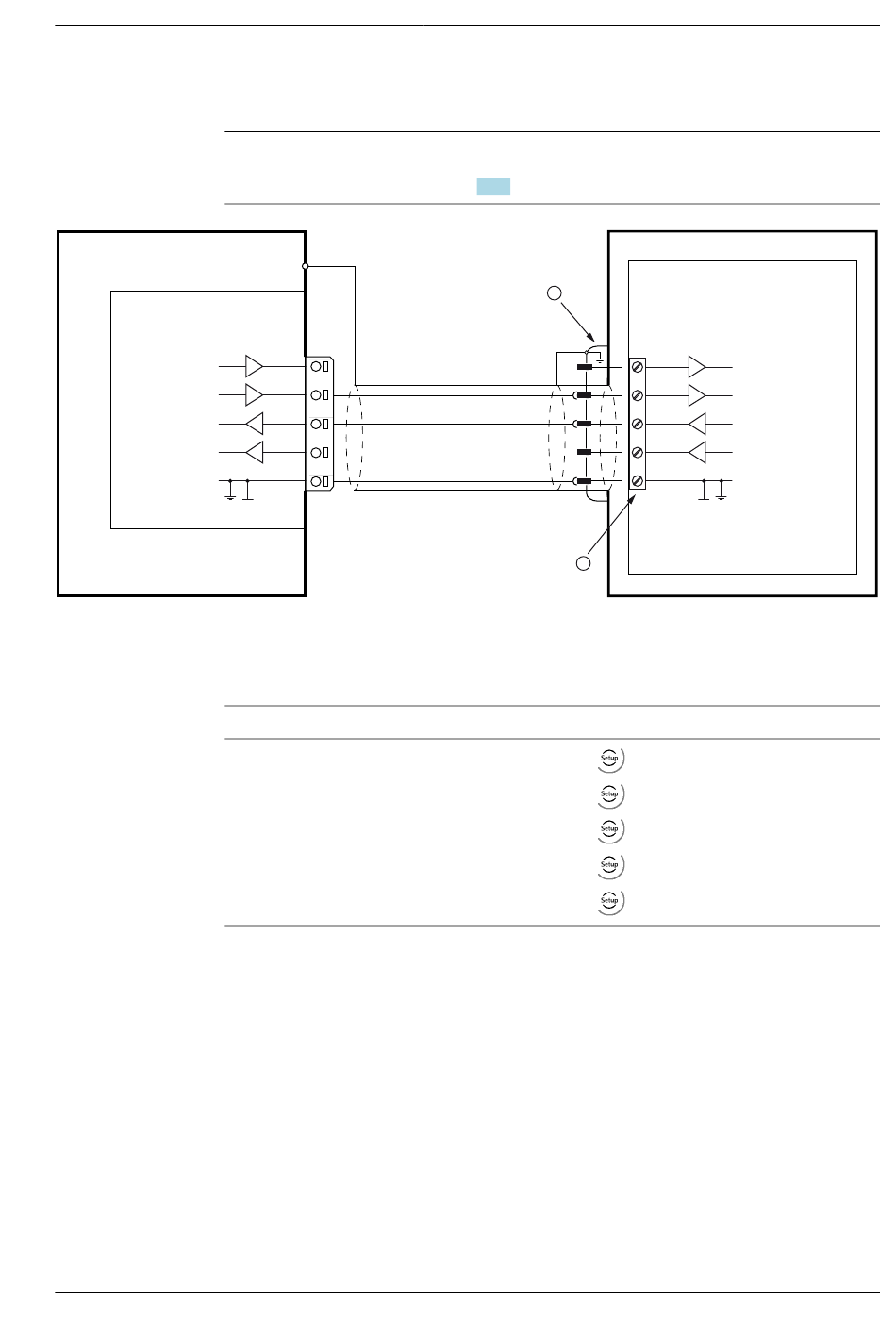

Aansluiting op PR 5500 en PR 5900
PR 5500
Minebea Intec
Opmerking:
Kabelmontage zie het hoofdstuk 4.2.1.
RS-232
RTS
TxD
RxD
CTS
GND
① 9-polige D-Sub bus (male)
② 5-polige insteekbare schroefklem
Configuratie
PR 5500
[Bedienung (Bediening)] -
[Systemeinrichtung (Systeeminstallatie)] -
[Angeschlossene Geräte (Aangesloten
apparaten)] - [Fernanzeige (Extern display)]
- [Schnittstelle (Interface)] - [Intern RS‑232]
Extern display PR 5110/01
RS-232
1
CTS
8
5
RxD
2
4
TxD
3
3
RTS
7
2
GND
5
1
2
PR 5110
[
] - [oP 10] - [LInE] - [rS232]
[
] - [oP 12] - [tokEn] - [oFF]
[
] - [oP 13] - [SEndModE] - [SEnd]
[
] - [oP 14] - [WEIght] - [FolloW]
[
] - [oP 15] - [WPkEy] - [SElEct]
PR 5110
