Installatievoorbeelden
Gastoestel type B23
Ruimtelucht-afhankelijk verbrandingssysteem.
Het verbrandingscircuit is in tegenstelling
tot de omgeving waarin het geïnstalleerd is, niet dicht.
De verbrandingslucht wordt direct uit
de opstellingsruimte gehaald.
De geleiding van het rookgas kan op twee manieren
plaatsvinden:
a) met behulp van een horizontale buisleiding
(buitenwand-installatie) recht door de buitenwand,
of
b) als het dak tegelijkertijd het plafond is, met een
verticale buisleiding via het dak.
Bij deze installatievariant moet een voldoende
ventilatie van de opstellingsruimte gegarandeerd
zijn, om de correcte toevoer van verbrandingslucht
te garanderen.
Dit gebeurt door de openingen in de wanden
van de ruimte.
De in de normen vastgelegde afmetingen
en eigenschappen moeten worden aangehouden.
Daarbij moeten vooral ook DVGW-TRGI 2008
paragraaf 5.2.2. en TRF paragraaf 7.2.2. in acht
worden genomen.
De toevoer van de verbrandingslucht moet in principe
van buitenaf gebeuren:
bij mechanische afzuiginstallaties
■
in de opstellingsruimte
als in de opstellingsruimte boven- of onderdruk kan
■
optreden
als het apparaat in een zeer stoffige omgeving
■
wordt opgesteld
in bedrijven in de motorvoertuigenindustrie
■
Wijzigingen in de afmetingen en de constructie, door de technische vooruitgang, voorbehouden.

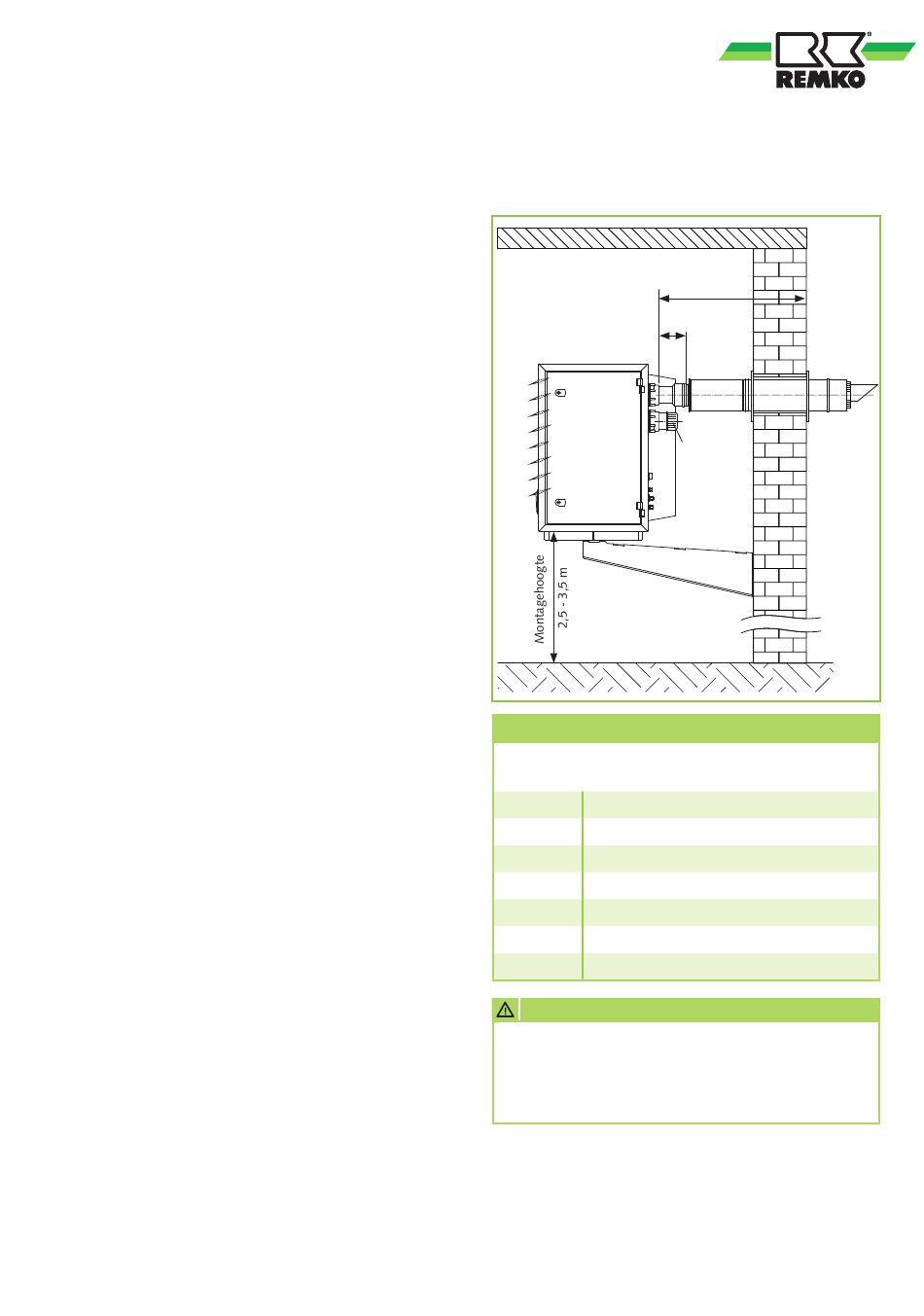

Type B23 horizontaal door de buitenwand.
L1
Type B23 horizontaal
L1 maximale buislengte zonder eindstuk
Model
GPS15
GPS25
GPS35
GPS55
GPS75
LET OP
In deze uitvoeringsvariant moet er een
beschermrooster op de toevoerleiding voor
verbrandingslucht worden aangebracht, zodat
het binnendringen van vaste voorwerpen met een
diameter groter dan 12 mm wordt voorkomen.
Beschermrooster [S] voor de aanzuiging
van verbrandingslucht
GPS 15 - 75;
EDP-nr.: 228960
750 mm
S
Buis ø 80
Meter
30
30
30
25
10
19
