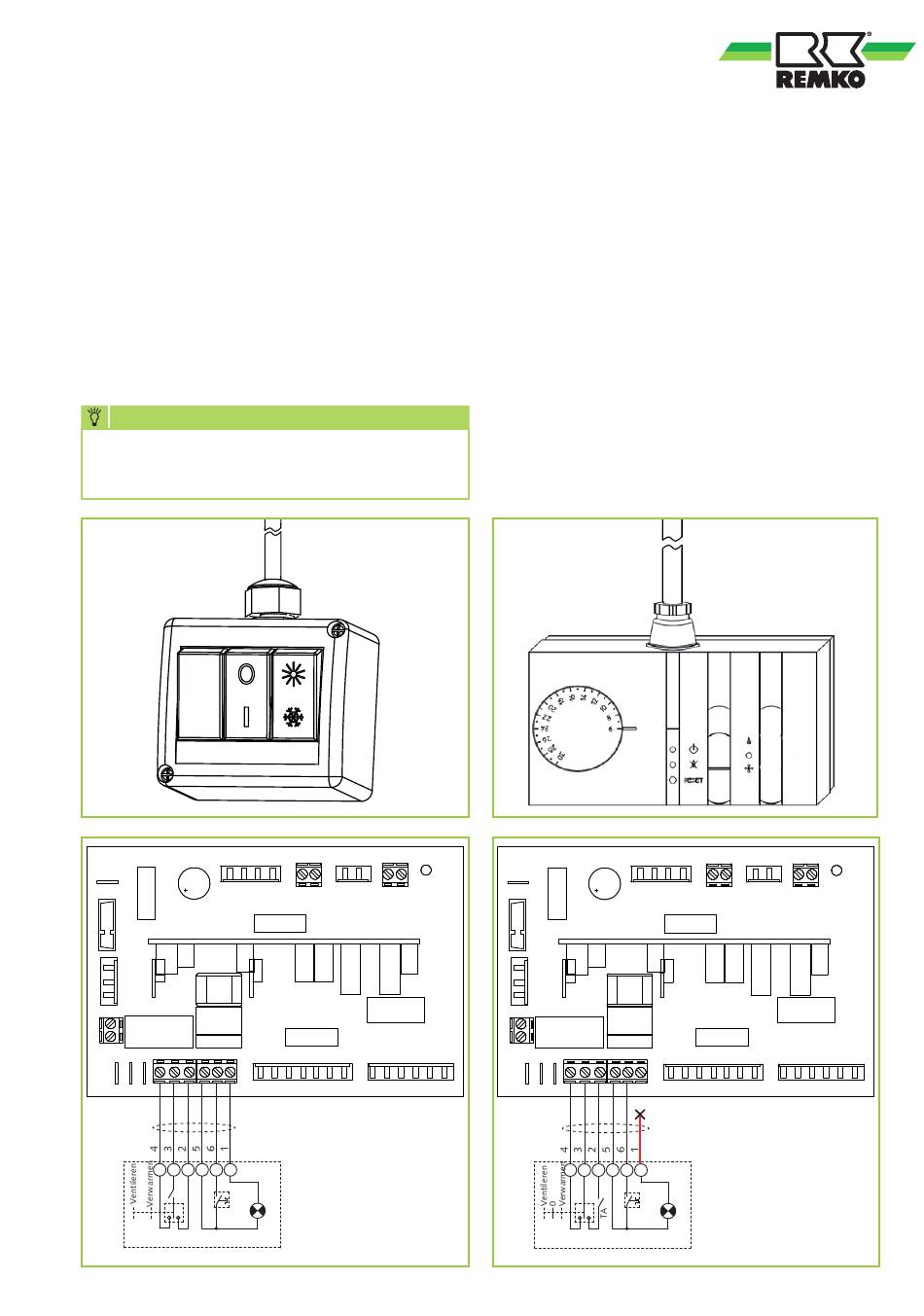

Aansluiting van de KF-30
De kabel-afstandsbediening KF-30 is een eenvoudige
besturing voor de GPS-apparaatserie en heeft
de volgende functies:
In- /Uitschakelaar
■
een zomer-/winter-keuzeschakelaar
■
een RESET-knop met een meldlamp voor foutmeldingen
■
De afstandsbediening wordt overeenkomstig het
aansluitschema op de schroefklemmen
van de GPS-printplaat aangesloten.
AANWIJZING
Als er een afstandsbediening op het apparaat is
aangesloten, moet de keuzeschakelaar aan de voorkant
van het apparaat altijd op "Winter" worden gezet.
7
8
GPS-printplaat
6
5
4
3
2
1
42
41
36 35 34
33
32
31
30
39
38
37
Kabelnummer
I/0
RESET
KF-30
9
10
11 12
14
15
16
17
29 28 27
26
25
24
23 22 21
20
19
Aansluiting van de RR-30
De ruimte-temperatuurregelaar RR-30 is elektronisch
gestuurd en ontworpen voor een comfortabele
regeling van de ruimte-temperatuur. Deze biedt
de volgende functies:
Verwarmings-/Uit-/Ventilatie-keuzeschakelaar
■
Instelwiel voor de ruimte-temperatuur
■
Bedrijfsmeldlampen
■
RESET-knop
■
De afstandsbediening wordt overeenkomstig het
aansluitschema op de schroefklemmen
van de GPS-printplaat aangesloten.
6
5
4
3
2
1
42
41
36 35 34
33
18
39
38
37
3 5 7 8 10 9
RR-30
7
8
9
10
11 12
14
15
16
GPS-printplaat
32
31
29 28 27
26
23 22 21
30
25
24
Kabel met nummer 1 niet
aansluiten en isoleren
Kabelnummer
Klemnummer
RESET
17
20
18
19
23
