5 Voor de installatie
Afb.35 Aansluiting op de vloerverwarming
A
A Buitenunit
B Binnenmodule
C Bestaande installatie
1 Aanvoer ketel
2 Retour ketel
3 Veiligheidsklep 3 bar
4 Manometer
5 Stromingsmeter
7 Automatische ontluchter
9 Afsluiter
10 Omkeerklep
11 Verwarmingspomp
16 Expansievat
18 Verwarmingscircuit bijvullen (met terugstroombeveili
ging, volgens de geldende voorschriften)
21 Buitentemperatuursensor
24 Inlaat primaire warmtewisselaar van sanitair warm
waterboiler
25 Uitlaat primaire warmtewisselaar van sanitair warm
waterboiler
44
AWHP MPI-3

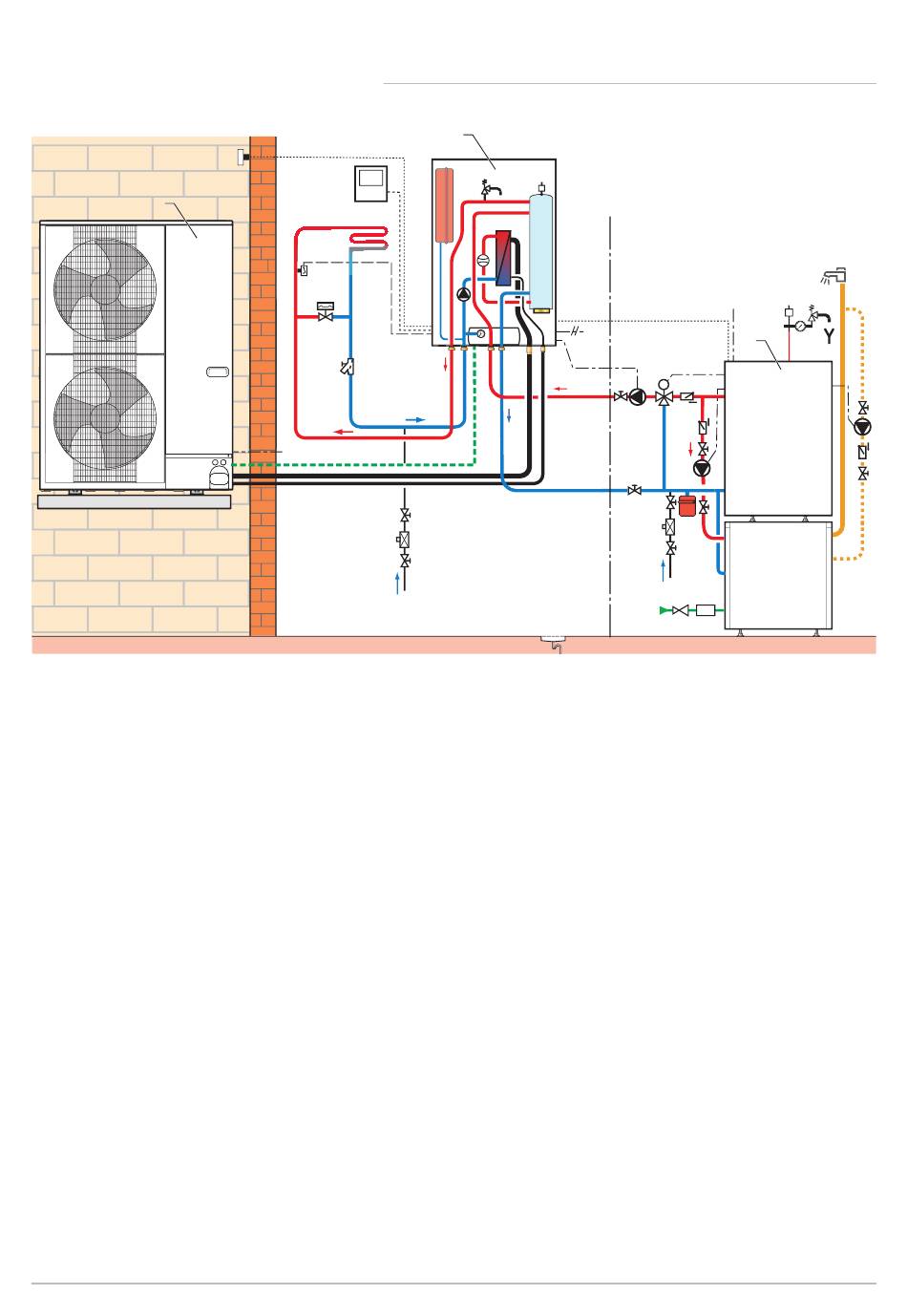

5.4.2 Hydraulische naverwarming
21
133
65
44
52
147
171
BUS
9
50
18
B
16
7
3
5
11
170
9
26 Laadpomp voor sanitair warm water
27 Terugslagklep
28 Sanitair koudwaterinlaat
29 Drukverminderaar
30 Veiligheidsgroep geijkt op 7 bar
32 Recirculatiepomp sanitair warmwater
44 Veiligheidsthermostaat 65 °C
50 Terugstroombeveiliging
52 Differentieelklep
56 Retour sanitair warmwateromloop
65 Verwarmingscircuit voor lage temperatuur (vloerver
warming of radiatoren)
88 18-liter expansievat, bijgeleverd (voordruk 1,5 bar)
133 Programmeerbare kamerthermostaat
147 Hydraulisch filter 400 µm + afsluiter
170 230 V 50 Hz
171 230 V of 400 V 50 Hz
170
7
C
4
M
1
27
11 10
27
9
26
9
2
9
9
88
50
24
18
25
30
29
28
MW-M002368-1
7617468 - v03 - 11092015
3
9
32
27
9
56
