De pomp installeren
Monteer ten behoeve van gebruiks- en onderhoudsgemak
de pomp zodanig dat de luchtinlaat-, de materiaalinlaat- en
de materiaaluitlaatpoort gemakkelijk toegankelijk zijn.
De inlaatpoort moet omlaag en de uitlaatpoort omhoog gericht
zijn.
Maak voor de installatie gebruik van 15mm naloopschroeven
en bouten
Om goede werking te garanderen moet u de pomp
in horizontale stand installeren.
Wandinstallatie
1.
Voor wandinstallatie is set 245875 verkrijgbaar. Zie F
2.
Overtuig u ervan, dat de wand stevig genoeg is om het
gewicht van pomp, console, slangen en accessoires te
dragen en ook de mechanische belasting die door het
draaien van de pomp ontstaat.
3.
Gebruik de console (B) als sjabloon om gaten met 15 mm
in de wand te boren. Zie blz. 27 voor een schema voor
wandmontage. Breng de console 1,2 tot 1,5 meter boven
de vloer aan.
4.
Bevestig de pompsteun (B) aan de pomp (A) met de
bouten (C) en de tussenringen (D) die in de set zitten.
5.
Schroef de pompsteun vast aan de muur. Gebruik bouten
(E) die lang genoeg zijn zodat de pomp niet bij gebruik
gaat trillen. Zorg ervoor dat de pomp waterpas staat.
6
A
. 1.
IG
F

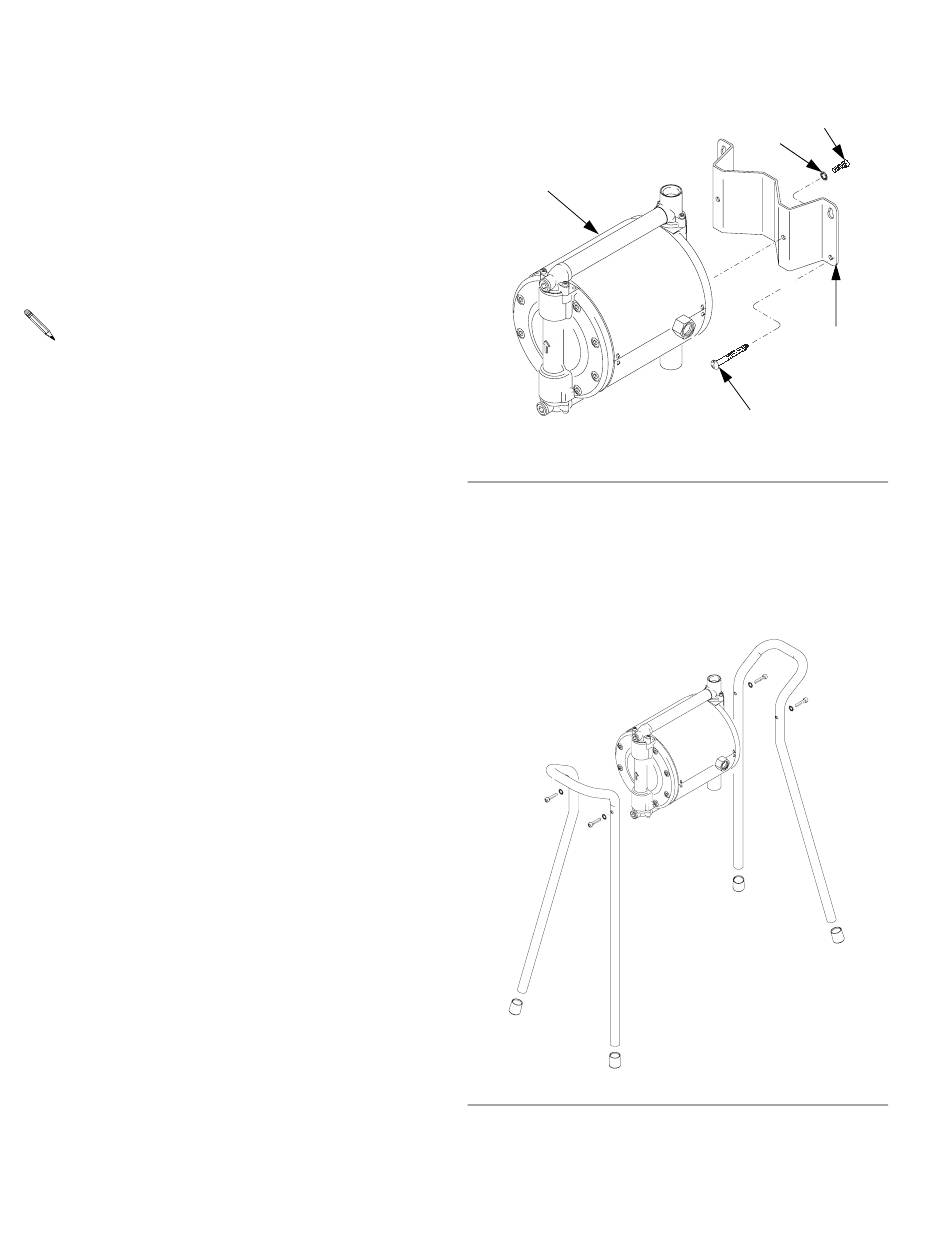

. 1: Set voor wandmontage
IG
Installatie op vloerstandaard
Voor installatie op vloerstandaard is set 245874 verkrijgbaar.
Zie F
. 2 voor de montage.
IG
F
. 2: Installatie op vloerstandaard
IG
Installatie
C
D
B
E
TI2079B
TI20798
311689H Rev. E
