Bepaling van de schakelpuntoffset

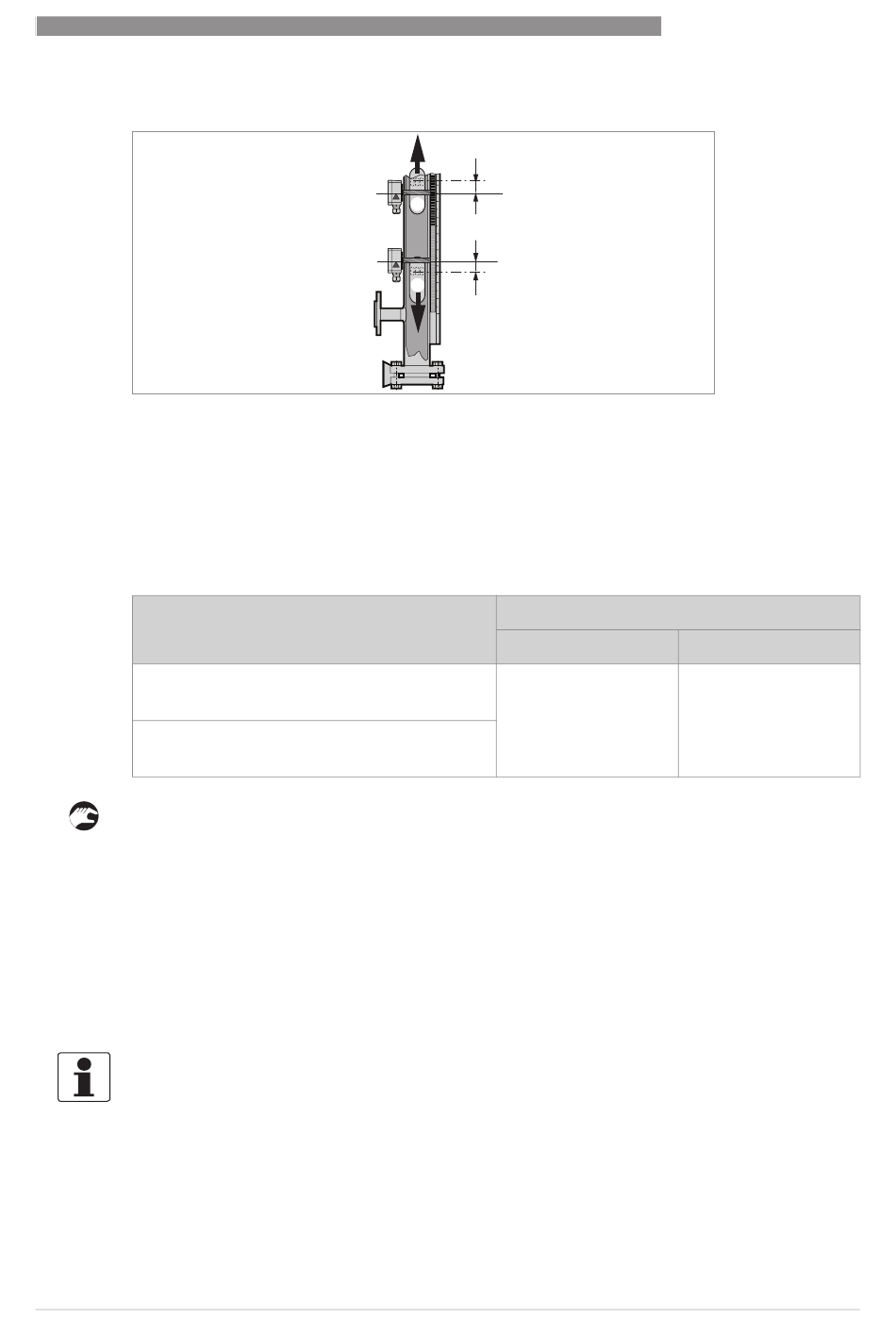

Figuur 3-11: Schakelpuntoffset
1 Nulpunt van de limietschakelaar
2 Nulpunt van de limietschakelaar
3 Vlotter en vlottermagneet (schakelpunt is in relatie tot het midden van de magneet)
4 Werkelijk schakelpunt boven een limietschakelaar (de schakelaar is gesloten als het vloeistofniveau boven dit punt
komt - een HOOG niveau
5 Werkelijk schakelpunt onder de limietschakelaar (de schakelaar is gesloten als het vloeistofniveau onder dit punt
komt - een LAAG niveau
Schakelpuntoffsetwaarden
Omstandigheden
Als de schakelaar gesloten moet worden boven het
schakelpunt (een HOOG niveau
beweeg de schakelaar onder het schakelpunt:
Als de schakelaar gesloten moet worden onder het
schakelpunt (een LAAG niveau
beweeg de schakelaar dan boven het schakelpunt:
Installatie van een limietschakelaar voor detectie van vlotteruitval
• Zorg ervoor dat de meetkamer leeg is en de vlotter zich in de kamer bevindt.
• Bevestig een limietschakelaar aan de bodem van de meetkamer. Span de klem niet.
• Sluit de limietschakelaar aan op het schakelcircuit. Ga na of hij is ingesteld op LAAG niveau
Voor meer gegevens, zie
• Bekrachtig het schakelcircuit.
• Til de limietschakelaar in de meetkamer op totdat de status van de limietschakelaar overgaat
op gesloten
gesloten
gesloten
gesloten.
• Houd de limietschakelaar stevig in deze positie en span de klem.
i
De limietschakelaar is nu in de juiste positie.
INFORMATIE!
Om de volgende redenen zal de vlotter naar de bodem van de meetkamer gaan:
beschadigde of gecorrodeerde vlotter (vlotterbeschadiging),
•
vloeistofdichtheid die niet correspondeert met de specificaties die ontvangen zijn bij de order
•
en
leegzijn van de meetkamer
•
Voor meer gegevens, zie Fouten
