TECHNISCHE GEGEVENS
8
8.5 Advanced versie: afmetingen en gewichten
Advanced versie: procesaansluitingen zijdelings / zijdelings
b
L
C-C ML
a

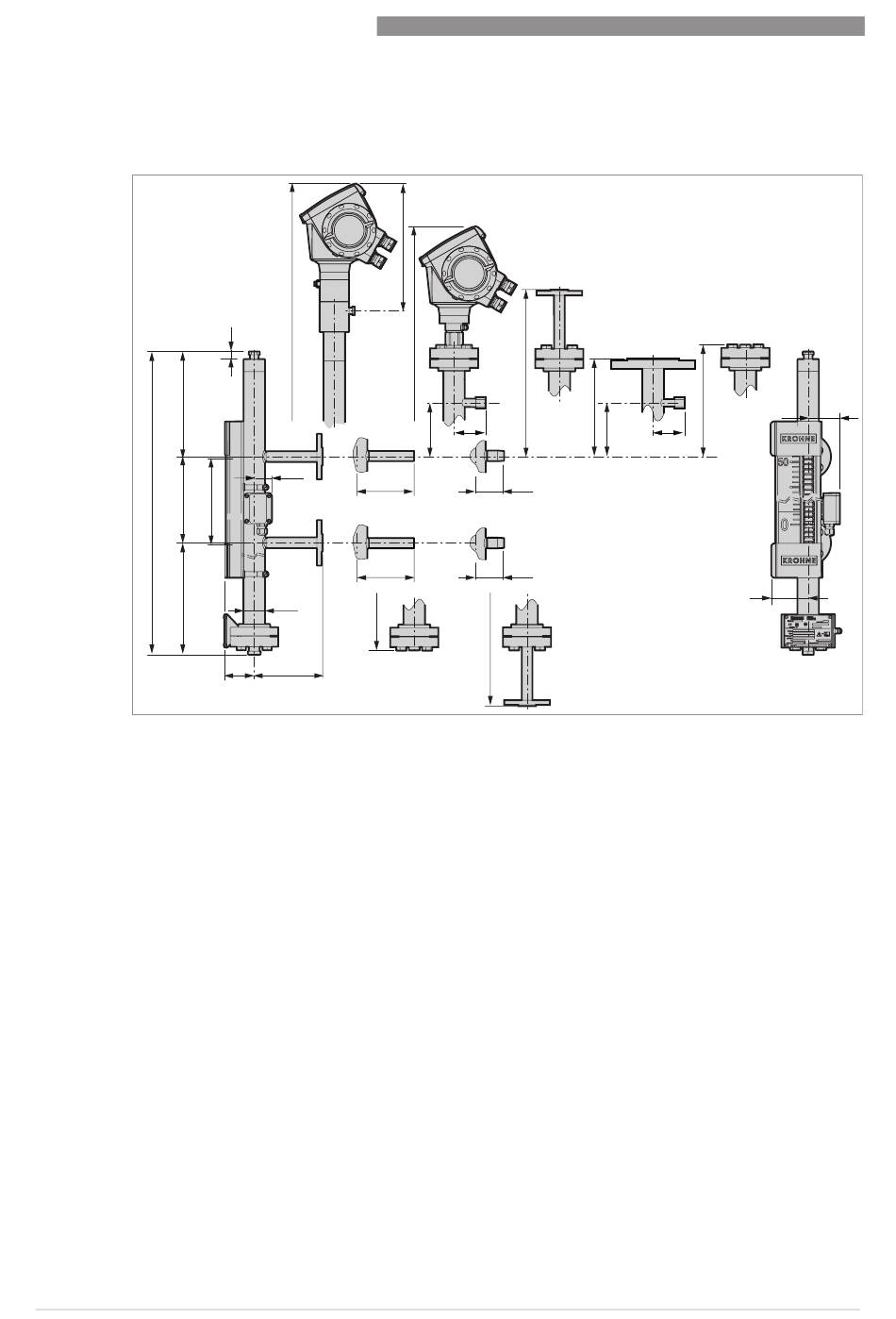

Figuur 8-5: Procesaansluitingen zijdelings / zijdelings
1 Optionele ontluchting met 3/8NPT aansluiting (met plug) , of optionele ontluchting met 1/2NPT, G1/2 of G3/8 aanslui-
ting (met plug) op een plaatflens, of afvoer met 1/2NPT, 3/8NPT, G1/2 of G3/8 aansluiting (met plug) op een plaatflens
2 Procesaansluiting (flens)
3 Optionele gelaste antenne voor de OPTIWAVE 7300 Radar niveautransmitter met 1/4NPT aansluiting voor een spoel-
systeem
4 1/2¨BSP aansluiting voor OPTIFLEX 1300 TDR niveautransmitter met 1/2NPT zijdelingse ontluchting (met plug)
5 Optionele ontluchting en afvoer (flens)
6 Optionele DN 40 flens aan bovenzijde voor andere niveautransmitters
7 Optionele niveauschakelaar MS 40
8 Niveau-indicator met optionele schaal
9 Optionele aansluiting met buitendraad (½... ¾NPT of G½...¾) of lange aansluiting (½¨ of ¾¨)
N.B.:
• C-C = Lengte van middelpunt tot middelpunt (procesaansluitingen)
• ML = Meetlengte
• L = Totale lengte
• a = Afstand van de as van de onderste aansluiting tot de onderkant van het toestel;
b = Afstand van de as van de bovenste aansluiting tot de bovenkant van het toestel
64
3
3
b
g
1
2
9
p
c
2
9
c
a
t
1
d
c
4
s
b
4
r
e
9
c
9
c
a
1
5
www.krohne.com
BM 26 BASIC/ADVANCED
5
1
6
6
b
b
r
e
06/2010 - 4000901301 - HB BM 26 Basic/Adv R01 nl
