TECHNISCHE GEGEVENS
8
Advanced versie: procesaansluitingen zijdelings aan de bovenkant / axiaal aan de
onderkant

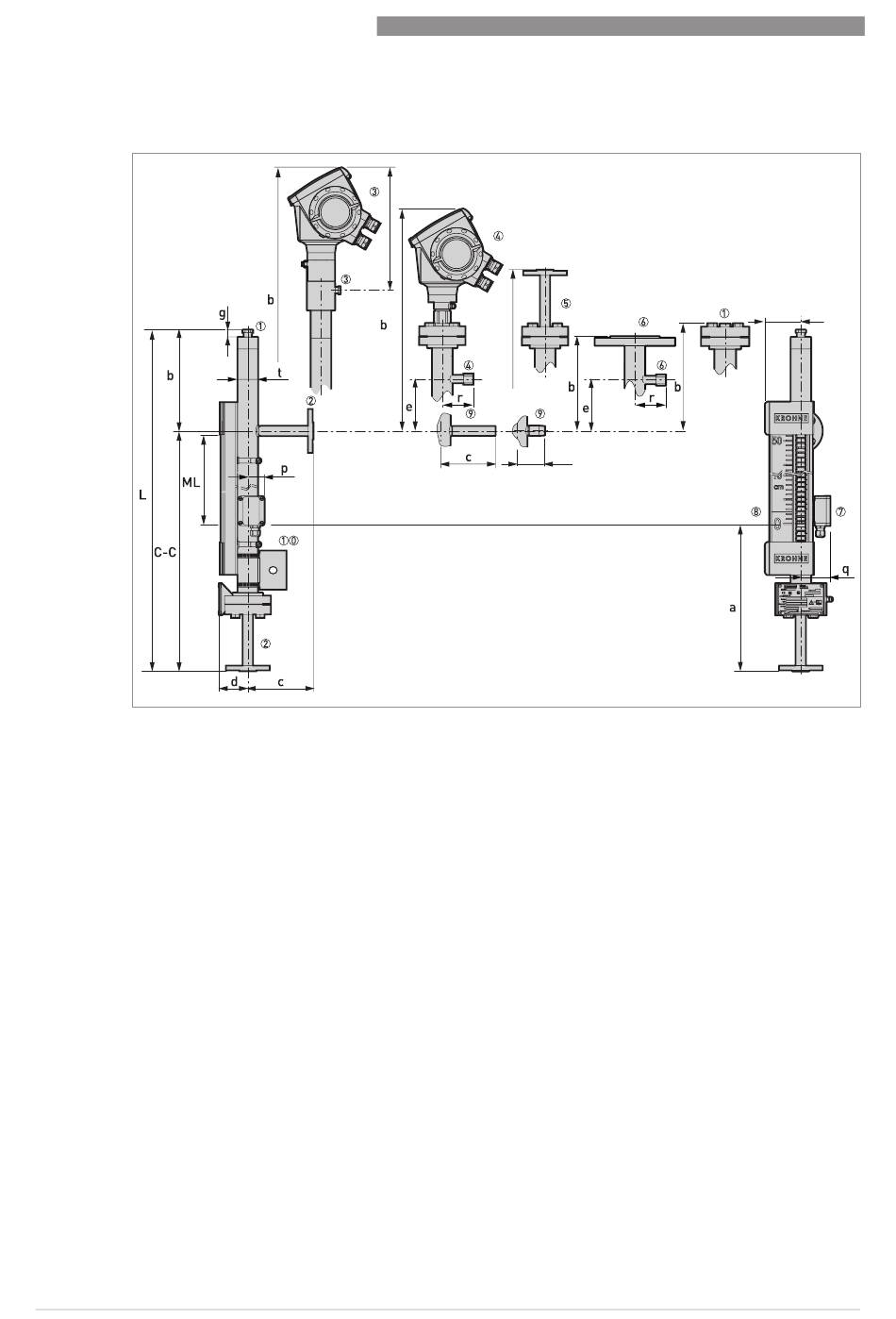

Figuur 8-7: Procesaansluitingen zijdelings aan de bovenkant / axiaal aan de onderkant
1 Optionele afvoer of ontluchting met 3/8NPT aansluiting (met plug) of optionele ontluchting met ½NPT of G½ aanslui-
ting (met plug) op een plaatflens
2 Procesaansluiting (flens)
3 Optionele gelaste antenne voor de OPTIWAVE 7300 Radar niveautransmitter met ¼NPT aansluiting voor een spoelsys-
teem
4 ½¨BSP aansluiting voor OPTIFLEX 1300 TDR niveautransmitter met ½NPT zijdelingse ontluchting (met plug)
5 Optionele ontluchting (flens)
6 Optionele DN40 bovenflens voor de andere niveautransmitters met ½NPT zijdelingse ontluchting (met plug)
7 Optionele niveauschakelaar MS 40
8 Niveau-indicator met optionele schaal
9 Optionele aansluiting met buitendraad (½... ¾NPT of G½...¾) of lange aansluiting (½¨ of ¾¨)
10 Optionele steunkraag - zie ook "Optionele steunkraag: afmetingen en gewicht"
N.B.:
• C-C = Lengte van middelpunt tot voorzijde (procesaansluitingen)
• ML = Meetlengte
• L = Totale lengte
• a = onderste dode zone;
b = Afstand van de as van de bovenste aansluiting tot de bovenkant van het toestel
