5 Installatie van de leidingen
OPMERKING
Wanneer
de
circulatie
ruimteverwarmingslussen geregeld wordt door op afstand
bediende kleppen, is het belangrijk dat dit minimum debiet
behouden blijft, zelfs wanneer alle kleppen dicht zijn.
Indien het minimum debiet niet kan worden bereikt, zal er
een debietfout 7H worden gegenereerd (geen verwarming/
bediening).
Zie de uitgebreide handleiding voor de installateur voor meer
informatie.
Zie de aanbevolen procedure zoals beschreven in
inbedrijfstelling" [ 4 33].
tijdens
5.2
De waterleidingen aansluiten
5.2.1
De waterleidingen aansluiten
OPMERKING
Oefen GEEN overdreven kracht uit wanneer u de ter
plaatse te voorziene leidingen aansluit en zorg ervoor dat
ze op een lijn liggen. Vervormde leidingen kunnen ervoor
zorgen dat de unit niet goed werkt.
OPMERKING
Houd de moer aan de binnenzijde van de unit met behulp
van een moersleutel op zijn plaats bij het aansluiten van de
ter plaatse te voorziene leidingen, zodat er een extra
hefboomwerking ontstaat.

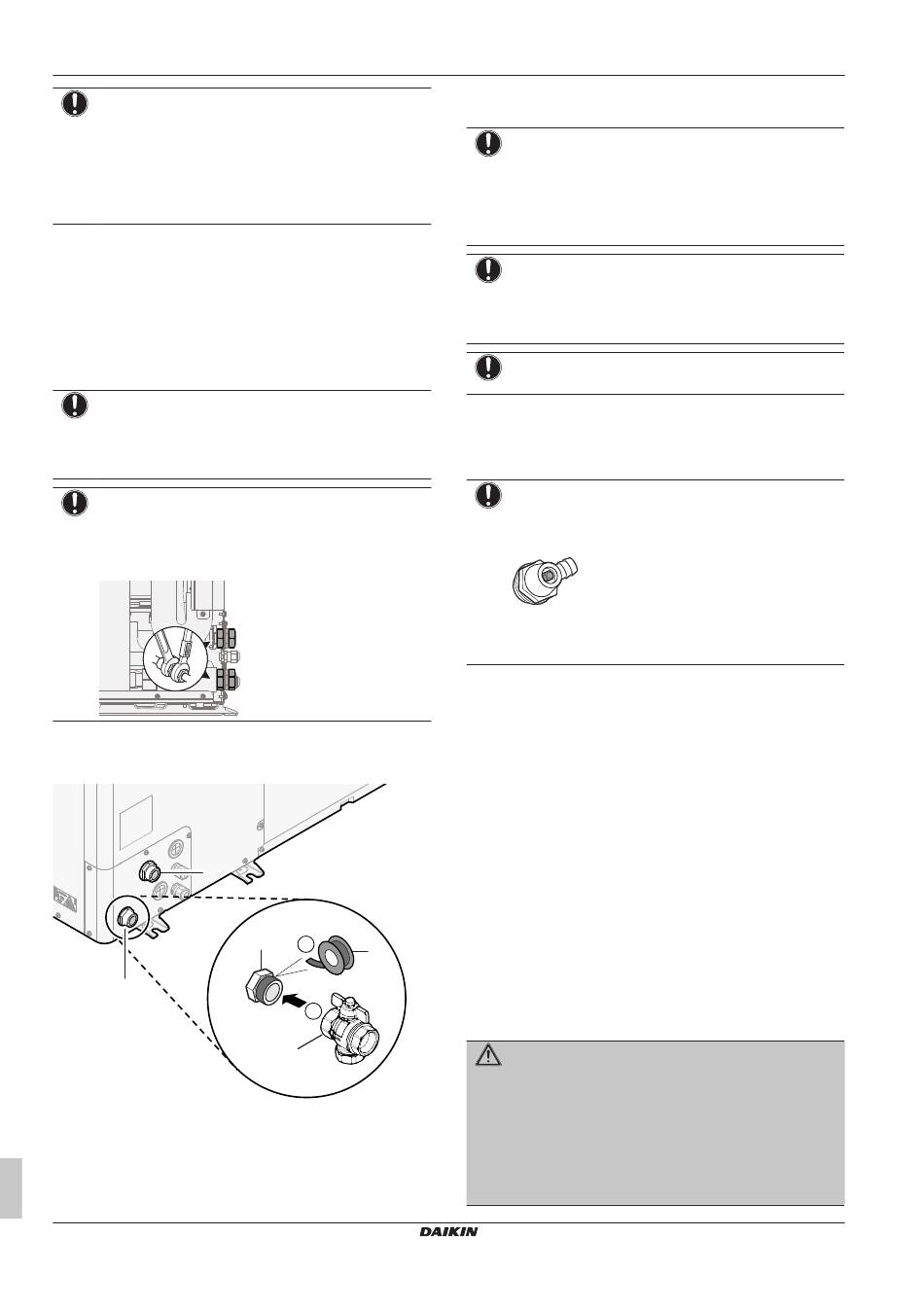

1 Sluit de afsluiter (met geïntegreerd filter) aan op de waterinlaat
van de buitenunit en breng daarbij afdichtingsmiddel op de
schroefdraad aan.
a
b
a
Water UIT (schroefaansluiting, mannelijk, 1")
b
Water IN (schroefaansluiting, mannelijk, 1")
c
Afsluiter met geïntegreerd filter (geleverd als accessoire)
(2× verbindingsschroef, vrouwelijk, 1")
d
Afdichtingsmiddel schroefdraad
2 Sluit de lokale leidingen aan op de afsluiter.
Installatiehandleiding
10
in
alle
of
bepaalde
"9.2 Checklist
b
1
d
2
c
3 Sluit de lokale leidingen aan op de wateruitlaat van de
buitenunit.
OPMERKING
Over de afsluiter met geïntegreerd filter (geleverd als
accessoire):
▪ De installatie van de klep aan de waterinlaat is
verplicht.
▪ Houd rekening met de stroomrichting van de klep.
OPMERKING
Voor servicedoeleinden wordt aanbevolen om ook een
afsluiter en een aflaatpunt naar de aansluiting water UIT te
installeren. Deze afsluiter en het aflaatpunt zijn ter plaatse
te voorzien.
OPMERKING
Monteer de ontluchtingsventielen op alle hoge punten.
5.2.2
Het watercircuit vullen
Gebruik een ter plaatse te voorziene vulkit om het watercircuit te
vullen. Controleer of u voldoet aan de geldende wetgeving.
OPMERKING
De unit is voorzien van een handmatig ontluchtingsventiel.
Zorg dat dit gesloten is. Open het alleen bij het uitvoeren
van een ontluchting.
Als de ter plaatse te voorziene leiding automatische
ontluchtingsventielen heeft, zorg er dan voor dat deze
open zijn, ook na de inbedrijfstelling.
5.2.3
Het watercircuit tegen vorst beschermen
Over vorstbeveiliging
Vorst kan het systeem beschadigen. Om de onderdelen van het
hydraulische circuit tegen vorst te beschermen, bevat de software
speciale vorstbeschermingsfuncties, zoals het voorkomen dat de
waterleidingen zouden bevriezen of leegstromen (zie uitgebreide
handleiding voor de installateur) waaronder het inschakelen van de
pomp bij lage temperaturen.
In het geval van een stroomstoring kunnen deze beveiligingsfuncties
echter niet worden uitgevoerd.
Doe een van de volgende acties om het watercircuit te beveiligen
tegen bevriezing:
▪ Voeg glycol toe aan het water. Glycol verlaagt het vriespunt van
het water.
▪ Installeer
vorstbeveiligingskleppen.
voeren het water af van het systeem voordat het kan bevriezen.
Isoleer de vorstbeveiligingskleppen op dezelfde manier als de
waterleidingen, maar isoleer de ingang en de uitgang (afvoer) van
deze kleppen NIET.
WAARSCHUWING
Ethyleenglycol is giftig. Als u glycol toevoegt aan het water,
installeer dan GEEN vorstbeveiligingskleppen. De kleppen
laten het giftige glycol vrijkomen wanneer ze geactiveerd
worden. Mogelijk gevolg:
▪ Hart-, nier- of leverschade bij inslikken van glycol of
huidcontact met glycol.
▪ Misselijkheid, ziekte en diarree wanneer glycol wordt
ingeademd.
Vorstbeveiligingskleppen
EWAA011~016DA + EWYA009~016DA
Luchtgekoelde ijswaterkoelgroepen
en compacte lucht-water warmtepompen
4P620240-1B – 2024.01
