7 De installatie van de buitenunit voltooien
Voorbeeld: Met een omgevingstemperatuur van 25°C en een
relatieve vochtigheid van 40%. Indien het water dat uit de verdamper
komt <12°C bedraagt, kan er condensatie optreden.
Opmerking: Raadpleeg de psychrometrische grafiek voor meer
informatie.

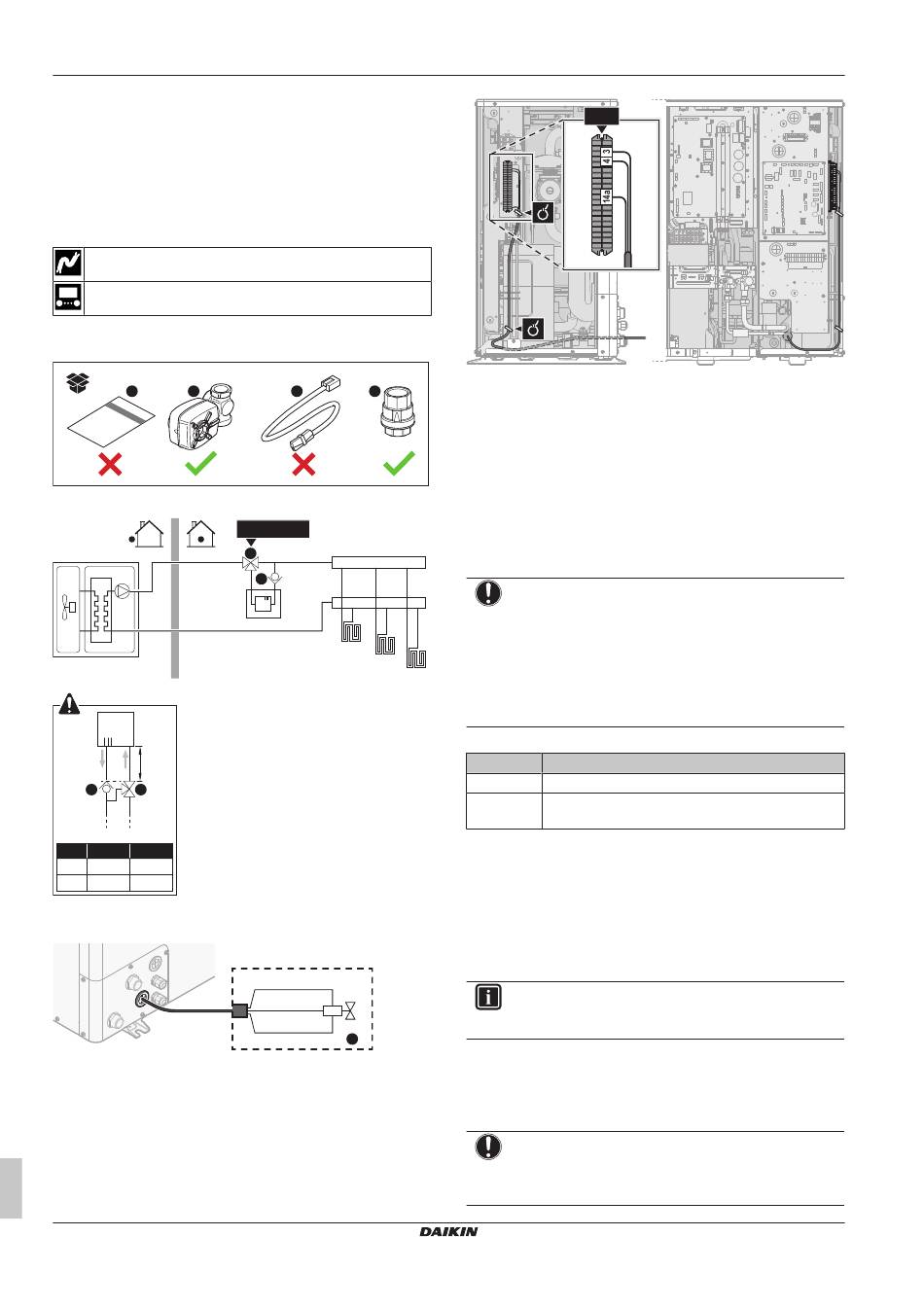

De omloopkleppenkit aansluiten
De informatie in dit onderwerp vervangt die van het instructieblad dat
bij de omloopkleppenkit wordt geleverd.
Draden: 3×0,75 mm²
—
De onderdelen van de omloopkleppenkit zijn als volgt. U hebt alleen
B en D nodig.
A
B
1 Integreer de onderdelen B en D als volgt in het systeem:
A
B
D
A
Cu
Alpex
18°C 0.25 m
0.1 m
5°C
0.5 m
0.2 m
2 Sluit op de buitenunit de kabel B aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
Installatiehandleiding
24
C
D
EKMBHBP1
B
D
FHL1
FHL2
FHL3
X2M.4
Y
X2M.3
N
M4S
X2M.14a
L
B
X2M
3 Bevestig
de
kabel
kabelbinderbevestigingen.
7
De installatie van de
buitenunit voltooien
7.1
De isolatieweerstand van de
compressor controleren
OPMERKING
Als er zich na de installatie koelmiddel in de compressor
ophoopt, kan de isolatieweerstand over de polen dalen,
maar als die minstens 1 MΩ bedraagt, dan zal de unit niet
defect raken.
▪ Gebruik een 500 V mega-meter om de isolatie te
meten.
▪ Gebruik GEEN mega-meter voor laagspanningscircuits.
1 Meet de isolatieweerstand over de polen.
Als
≥1 MΩ
Isolatieweerstand is OK. Deze procedure is voltooid.
<1 MΩ
Isolatieweerstand is niet OK. Ga verder met de
volgende stap.
2 Schakel de voeding IN en laat ze 6 uur aan.
Resultaat: De compressor warmt op en verdampt alle
koelmiddel in de compressor.
3 Meet de isolatieweerstand opnieuw.
8
Configuratie
INFORMATIE
Verwarming is alleen van toepassing in geval van
omkeerbare modellen.
8.1
Overzicht: Configuratie
Dit hoofdstuk beschrijft wat u moet doen en kennen om het systeem
na installatie ervan te configureren.
OPMERKING
Dit hoofdstuk beschrijft de basisconfiguratie. Voor een
meer gedetailleerde uitleg en achtergrondinformatie, zie de
uitgebreide handleiding voor de installateur.
met
kabelbinders
op
Dan
EWAA011~016DA + EWYA009~016DA
Luchtgekoelde ijswaterkoelgroepen
en compacte lucht-water warmtepompen
4P620240-1B – 2024.01
