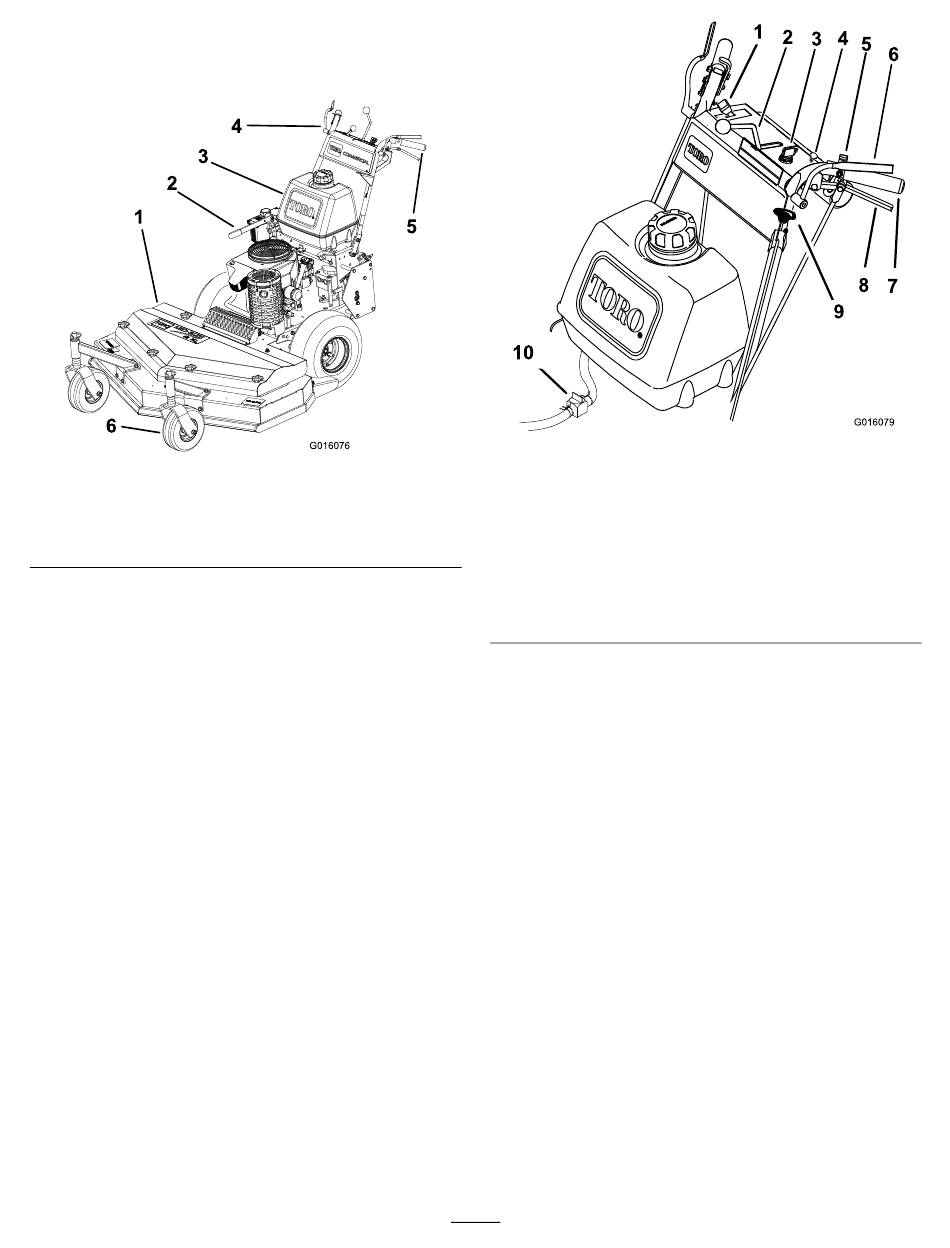

Algemeen overzicht
van de machine
3
2
1
6
1. Maaidek
2. Rem
3. Brandstoftank
Bedieningsorganen
Zorg dat u vertrouwd bent met alle bedieningsorganen
(Figuur
6) voordat u de motor start en de machine gebruikt.
Gashendel
De gashendel heeft twee standen: Snel en Langzaam.
Dodemanshendels
Als u de dodemanshendels tegen de handgrepen knijpt,
registreert het systeem dat de bestuurder zich op de
bestuurderspositie bevindt. Als u de dodemanshendels
loslaat, registreert het systeem dat de bestuurder de
bestuurderspositie heeft verlaten en stopt het systeem de
motor als de toerenhendel zich niet in de neutraalstand
bevindt of als de aftakasknop is ingeschakeld.
Aftakasknop
De aftakasknop wordt gebruikt om de aandrijfriem in en uit
te schakelen waarmee de maaimessen worden aangedreven als
de dodemanshendels tegen de handgrepen worden gedrukt.
Trek de knop omhoog om de messen in te schakelen en druk
de knop omlaag om de messen uit te schakelen.
4
G016076
Figuur 5
4. Bedieningsorganen
5. Handgreep
6. Zwenkwiel
5
1. Gashendel
2. Toerenhendel
3. Contactschakelaar
4. Choke
5. Vergrendelde
neutraalstand
Contactschakelaar
Deze schakelaar wordt samen met de handstarter gebruikt en
heeft drie standen: Uit, lopen en start.
Toerenhendel
Deze machine is voorzien van een variabele toerenregelaar
met een neutraalstand. Hiermee regelt u hoe snel de machine
rijdt.
Rijhendels
Laat de rijhendels los om de voorwaartse tractie in te
schakelen en knijp in de hendels totdat u voelt dat de
tegendruk overgaat in de neutraalstand, blijf knijpen om de
achteruitstand in te schakelen. Knijp in de rechter rijhendel
om een bocht naar rechts te maken en in de linker rijdhendel
om een bocht naar links te maken.
Vergrendelde neutraalstand
Knijp in de tijdhendels tot u de tegendruk voelt toenemen
en zet de vergrendeling naar achteren om de hendels in de
vergrendelde neutraalstand te zetten.
12
Figuur 6
6. Dodemanshendels
7. Handgreep
8. Rijhendel
9. Aftakasknop
10. Brandstofafsluitklep
G016079
