Algemeen overzicht
van de machine
Bedieningsorganen
Opmerking:
Bepaal vanuit de normale
bedieningspositie de linker- en rechterzijde van de
machine.
Tractiepedaal
Om de machine te stoppen, laat u het tractiepedaal
opkomen en weer terugkeren in de middelste stand
(Figuur
3).

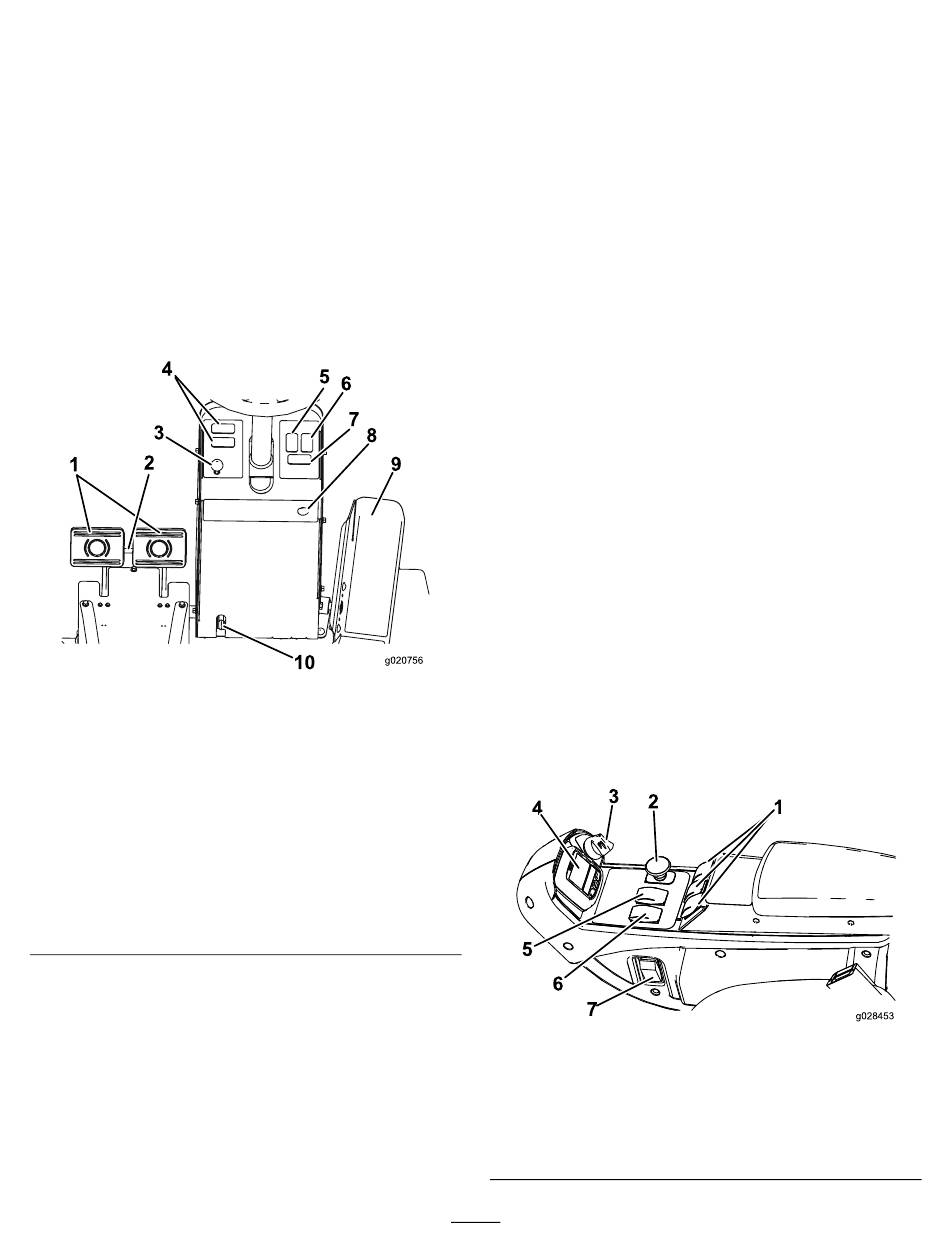

1. Rempedalen
2. Pedaalvergrendeling
3. Parkeerremvergrendeling
4. Ruimte voor optioneel accessoire
5. Zwaailichtschakelaar (optioneel)
6. Waarschuwingsknipperlichtschakelaar (optioneel)
7. Richtingaanwijzerschakelaar (optioneel)
8. Claxonknop (optioneel)
9. Tractiepedaal
10. Hendel om stuurwiel te verstellen
Rempedalen
Twee pedalen
(Figuur
remmen op de wielen ter ondersteuning van draaien,
parkeren en tractiebehoud op hellingen. Een
vergrendeling koppelt de pedalen als parkeerrem en
voor transport.
9
10
g020756
Figuur 3
3) bedienen de afzonderlijke
Pedaalvergrendeling
Om de pedaalvergrendeling in werking te stellen
(Figuur
3), koppelt u de pedalen met de borgpen.
Hendel om stuurwiel te verstellen
Druk de hendel om het stuur te verstellen
omlaag om het stuurwiel in de gewenste stand te
zetten. Laat vervolgens de hendel los om de afstelling
te borgen.
Parkeerremvergrendeling
Een knop links van het bedieningspaneel activeert de
vergrendeling van de parkeerrem
parkeerrem in werking te stellen, koppelt u de pedalen
met de borgpen en trekt u de vergrendeling voor de
parkeerrem uit. Om de parkeerrem vrij te zetten, trapt
u beide pedalen in totdat de vergrendeling van de
parkeerrem wordt ingetrokken.
Gevarenlichtschakelaar
Druk op de gevarenlichtschakelaar
gevarenlichten in te schakelen.
Richtingaanwijzerschakelaar
Druk op de linkerzijde van de richtingaanwijzerscha-
kelaar
(Figuur
3) om het linksafsignaal en op de
rechterzijde van de schakelaar om het rechtsafsignaal
te activeren. De middelste positie is de Uit-stand.
g020756
Contactschakelaar
De contactschakelaar
aan/voorverwarmen en starten.
3
4
5
6
7
1. Hefschakelaars
2. A
FTAKASSCHAKELAAR
3. Contactschakelaar
4. InfoCenter
19
(Figuur
3). Om de
(Figuur
(Figuur
4) heeft 3 standen: uit,
2
1
Figuur 4
5. H
-L
-
I
O
SNELHEIDSREGELAAR
6. T
schakelaar
OERENTAL
7. Lichtschakelaar
(optioneel)
(Figuur
3)
3) om de
g028453
g028453
