Onderhoud
aandrijfsysteem
Voer onderstaande aanpassingen uit als de machine onderhoud
nodig heeft. Voer de stappen 'Toerenregelaarmechanisme
afstellen' tot en met 'Sporing afstellen' uit. Als er afstellingen
nodig zijn, voer deze dan in onderstaande volgorde uit.
Toerenregelaarmechanisme
afstellen
1. Schakel de aftakas uit en stel de parkeerrem in werking.
2. Zet de motor af en wacht totdat alle bewegende
onderdelen tot stilstand zijn gekomen voordat u de
bestuurderspositie verlaat.
3. Zet de toerenregelaar (op het bedieningspaneel) in de
versnelling vooruit.
4. Controleer de richting van de lipjes aan de uiteinden
van de krukas van de toerenregelaar. Zorg dat deze
lipjes recht naar beneden wijzen, ongeveer naar de
6-uurstand
(Figuur
5. Stel de gaffel met schroefdraad aan de onderzijde van
het toerenregelaarmechanisme af tot de lipjes naar de
6-uursstand wijzen

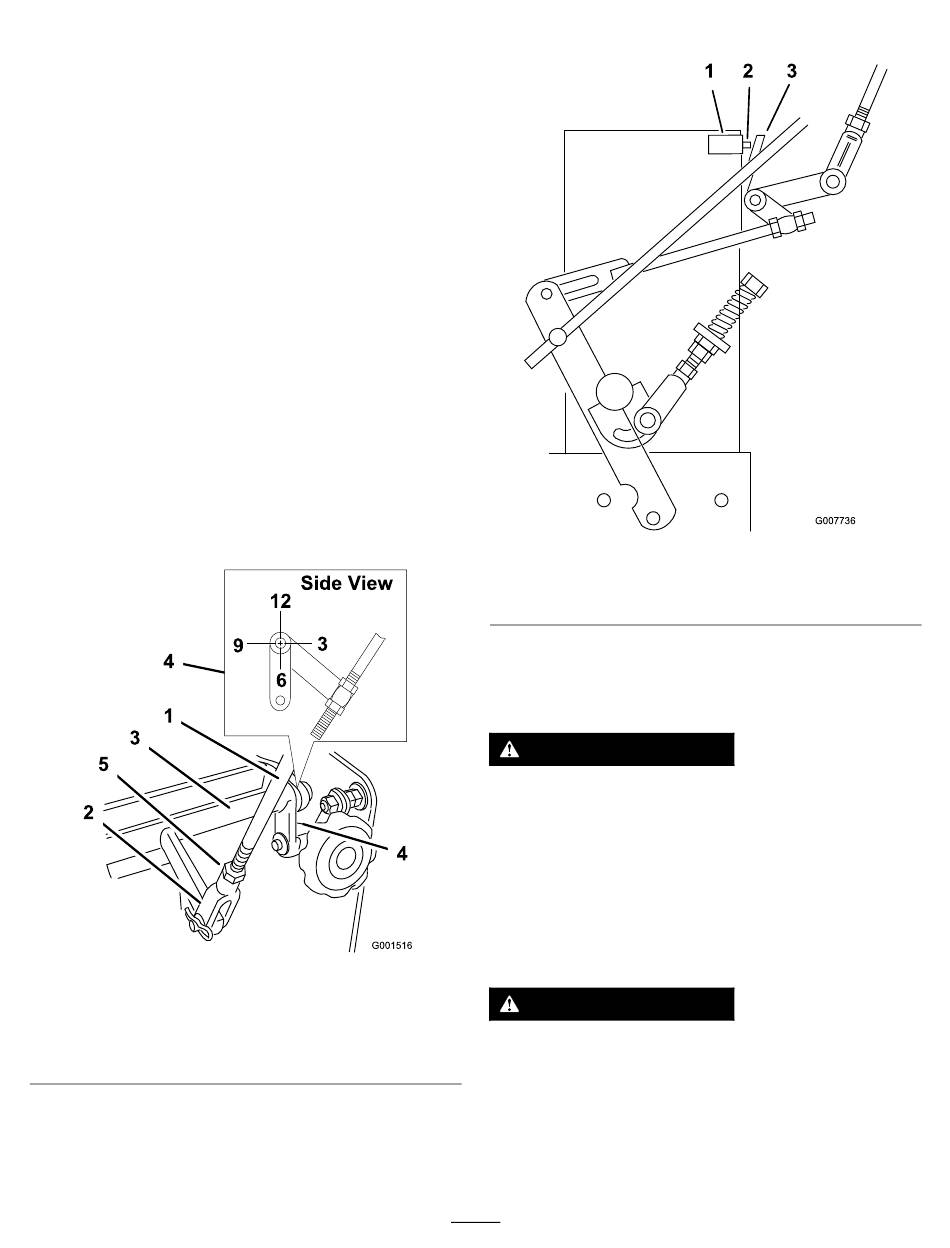

Figuur 29
1. Bedieningsstang
toerenregelaar
2. Gaffel
3. Krukas toerenregelaar
6. Trek de toerenregelaar terug in de neutraalstand.
7. Controleer of de veiligheidsschakelaar is ingedrukt en
of er 8 mm ruimte is tussen het lipje en de schakelaar
(Figuur
30).
29).
(Figuur
29).
4. Lipjes, 6-uurstand
5. Contramoer
8. Pas indien nodig de plaats van de schakelaar aan om te
zorgen voor 8 mm ruimte
1. Veiligheidsschakelaar
2. Ruimte van 8 mm
Neutraalstandmechanisme
afstellen
WAARSCHUWING
Laat de motor lopen zodat u het mechanisme kunt
afstellen. Contact met bewegende onderdelen
of hete oppervlakken kan lichamelijk letsel
veroorzaken.
Houd kleding, gezicht, handen, voeten en andere
lichaamsdelen uit de buurt van de draaiende
onderdelen, de geluiddemper en andere hete
oppervlakken.
WAARSCHUWING
Een mechanische of hydraulische krik kan een
machine niet altijd dragen. Als de machine dan valt,
kan dit ernstig letsel veroorzaken.
• Plaats de machine altijd op kriksteunen.
• Gebruik nooit een hydraulische krik.
1. Schakel de aftakas uit en stel de parkeerrem in werking.
30
(Figuur
30).
Figuur 30
3. Lipje
