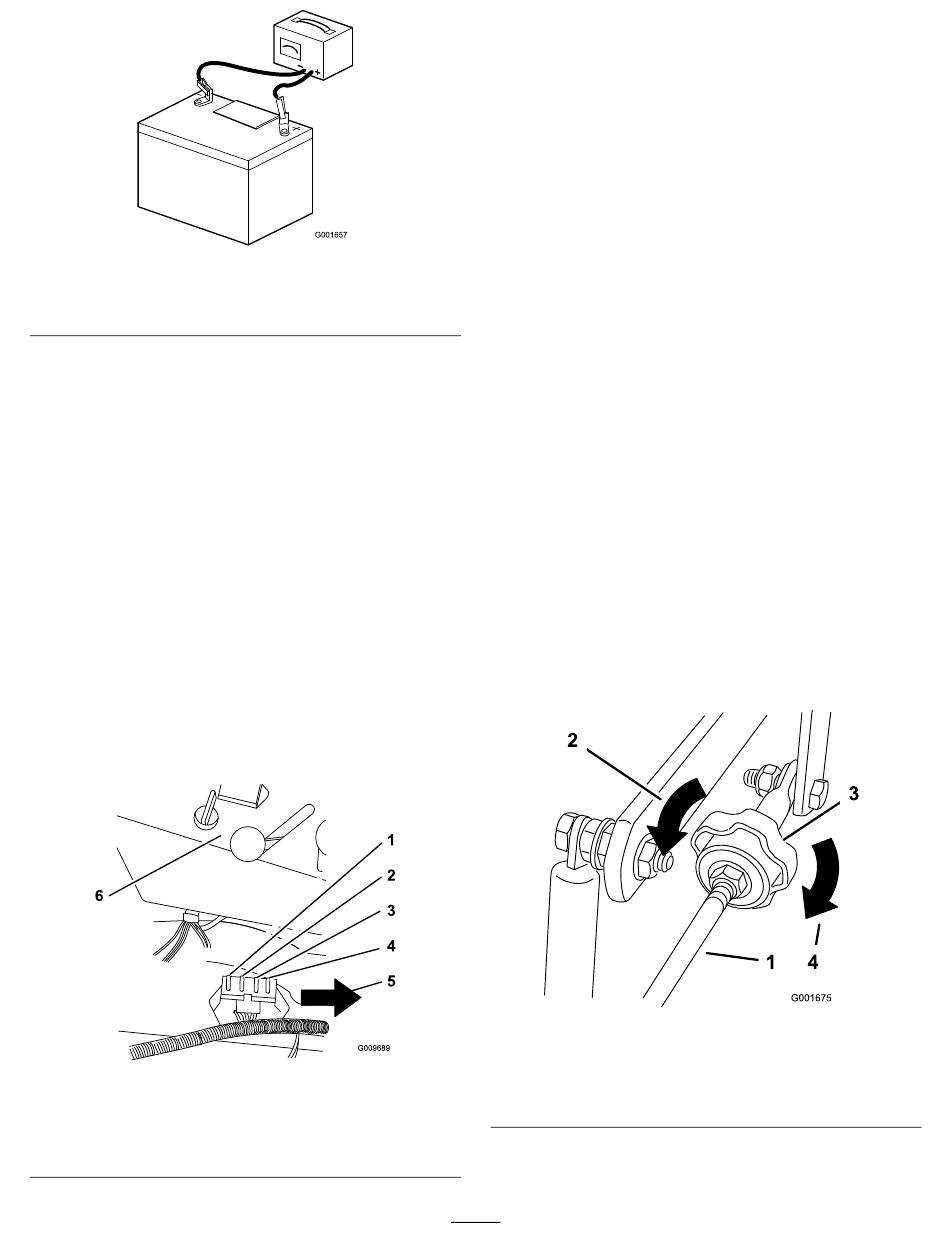

Figuur 41
1. Pluspool van de accu
2. Minpool van de accu
3. Monteer de accu in de machine en sluit de accukabels
aan; zie Accu monteren.
Opmerking: Gebruik de machine nooit wanneer
de accu is losgekoppeld; dit kan beschadigingen aan
het elektrische systeem tot gevolg hebben.
Onderhoud van de zekeringen
De elektrische installatie is beveiligd door middel van
zekeringen. Deze behoeven geen onderhoud. Als er een
zekering is doorgebrand, moet u echter het onderdeel of
circuit controleren op defecten of kortsluiting.
1. Til de stoel omhoog om toegang te krijgen tot de
zekeringhouder (Figuur 42).
2. Om een zekering te vervangen, trekt u de zekering
omhoog.
3. Monteer een nieuwe zekering (Figuur 42).
Figuur 42
1. Accessoire—15 A
2. Koppeling-10 A
3. Laadcircuit – 25 A
3. Rode (+) oplaadkabel
4. Zwarte (–) oplaadkabel
4. Accu-30 A
5. Pijl wijst naar de voorzijde
van de machine
Onderhoud
aandrijfsysteem
Sporing afstellen
Opmerking: Bepaal vanuit de normale
bedieningspositie de linker- en rechterzijde van de
machine.
Onder de stoel zit een knop waarmee de sporing van de
machine kan worden afgesteld.
Belangrijk: U moet eerst de neutraalstand van
de hendel en de neutraalstand van de hydraulische
pomp afstellen alvorens de sporing af te stellen. Zie
Instelling van de hendel in neutraal en Instelling
van de hydraulische pomp in neutraal in Onderhoud
1. Duw beide rijhendels even ver naar voren.
2. Ga na of de machine naar een kant trekt. Indien
dit het geval is, moet u de machine stoppen en de
parkeerrem in werking stellen.
3. Ontgrendel de stoel en kantel deze naar voren zodat
u bij de sporingsknop kunt komen.
4. Als de machine naar links trekt, draait u de knop naar
de rechterkant van de machine. Zie Figuur 43.
5. Als de machine naar rechts trekt, draait u de knop
naar de linkerkant van de machine. Zie Figuur 43.
6. Stel net zo lang af totdat de sporing correct is.
1. Pompstang
2. Draai in deze richting als
de machine naar rechts
trekt.
37
Figuur 43
3. Sporingsknop
4. Draai in deze richting als
de machine naar links
trekt.
