lagerbussen zullen na vele bedrijfsuren slijten. Om de
lagerbussen te controleren, moet u de zwenkwielvork
naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los in de lagerbussen
zit, zijn de lagerbussen versleten en moeten deze
worden vervangen.
1.
Breng het maaidek omhoog zodat de wielen
vrijkomen van de grond. Zet het maaidek vast
om te voorkomen dat dit per ongeluk naar
beneden valt.
2.
Verwijder het klemkapje, de afstandsstuk(ken)
en de drukring van de bovenkant van de
zwenkwielas.
3.
Trek de zwenkwielas uit de buis waarin
deze is bevestigd. Laat de drukring en
afstandsstuk(ken) onder op de as zitten.
4.
Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur
105). Tik ook de andere lagerbus uit de
buis. Reinig de binnenkant van de buizen.

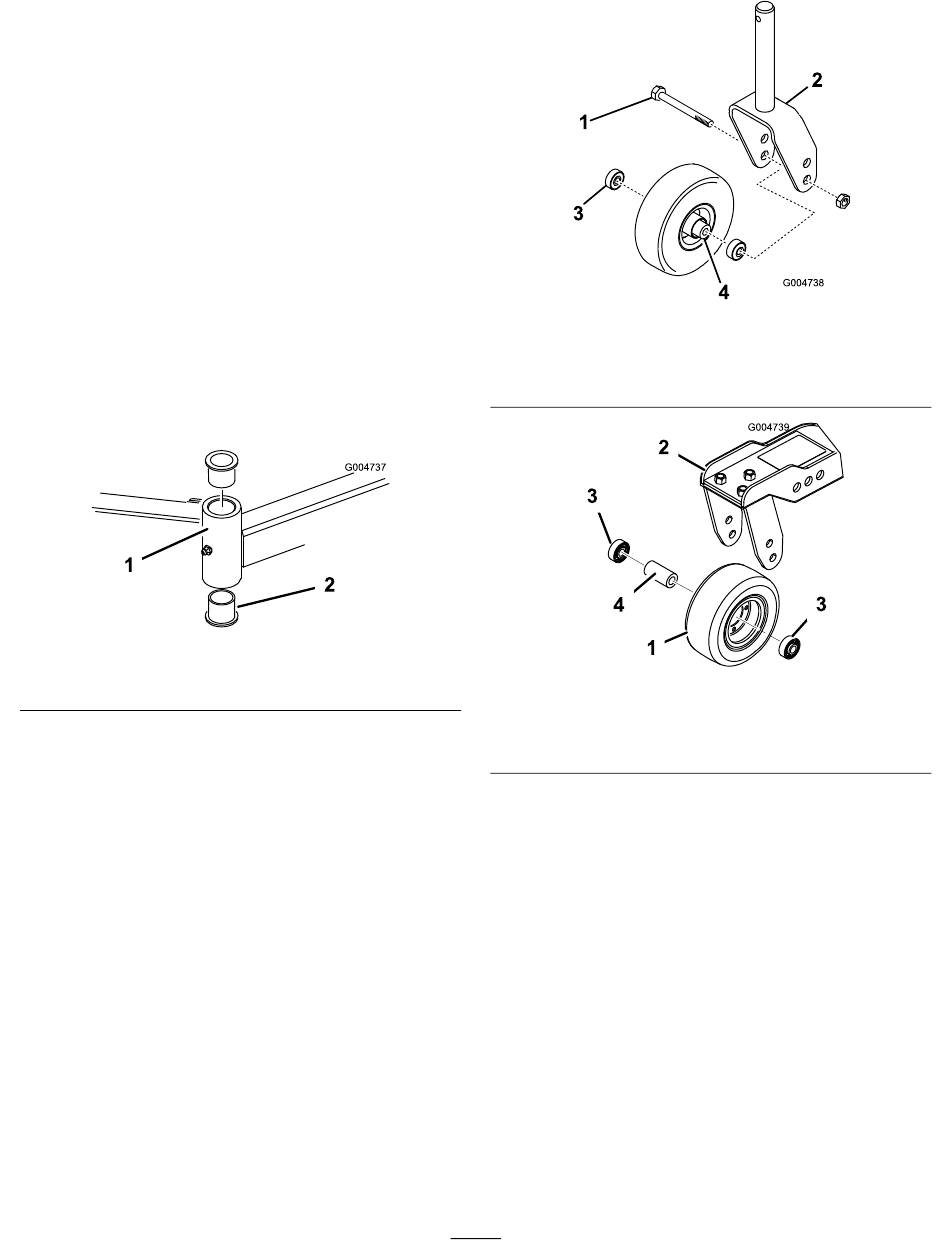

Figuur 105
1. Buis van zwenkwielarm
5.
Smeer vet aan de binnen- en buitenkant van
de nieuwe lagerbussen. Druk de lagerbussen
voorzichtig in de bevestigingsbuis met behulp
van een hamer en een vlakke plaat.
6.
Controleer de zwenkwielas op slijtage en
vervang deze in geval van beschadiging.
7.
Steek de zwenkwielas door de lagerbussen
en de bevestigingsbuis. Schuif de drukring
en afstandsstuk(ken) op de as. Installeer
het klemkapje op de zwenkwielas om alle
onderdelen op hun plaats te houden.
Onderhoud van
zwenkwielen en lagers
Onderhoudsinterval: Om de 800 bedrijfsuren
1.
Verwijder de borgmoer van de bout waarmee de
zwenkwielset is bevestigd in de zwenkwielvork
(Figuur
106) of in de draaiarm van het zwenkwiel
(Figuur
107). Pak het zwenkwiel vast en schuif
de bout uit de vork of draaiarm.
g004737
2. Lagerbussen
1. Zwenkwielbout
2. Zwenkwielvork
1. Zwenkwiel
2. Zwenkwieldraaiarm
2.
Verwijder het lager uit de wielnaaf en laat het
lager eruit vallen
Verwijder het lager vanaf de andere kant van
de wielnaaf.
3.
Controleer de lagers, het afstandsstuk en
de binnenkant van de wielnaaf op slijtage.
Beschadigde delen vervangen.
4.
Om het zwenkwiel in elkaar te zetten, drukt u het
lager in de wielnaaf. Om de lagers te monteren,
moet u op de buitenste loopring van het lager
drukken.
5.
Schuif het afstandsstuk van het lager in de
wielnaaf. Druk het andere lager in het open
uiteinde van de wielnaaf om het afstandsstuk
van het lager in de wielnaaf vast te zetten.
6.
Plaats de zwenkwielset in de zwenkwielvork en
zet deze vast op zijn plaats met behulp van een
bout en een borgmoer.
74
Figuur 106
3. Lager
4. Afstandsstuk van lager
Figuur 107
3. Lager
4. Afstandsstuk van lager
(Figuur 106
en
Figuur
g004738
g004739
107).
