naar voren en naar achteren en van links naar rechts
bewegen. Als de zwenkwielas los in de lagerbussen
zit, zijn de lagerbussen versleten en zijn deze aan
vervanging toe.
1. Hef de maai-eenheid op zodat de wielen
vrijkomen van de grond.
Opmerking:
Zet de maai-eenheid vast om te
voorkomen dat dit per ongeluk naar beneden
valt.
2. Verwijder het klemkapje, (de) afstandsstuk(ken)
en de drukring van de bovenkant van de
zwenkwielas.
3. Trek de zwenkwielas uit de buis waarin deze is
bevestigd.
4. Laat de drukring en afstandsstuk(ken) onder op
de as zitten.

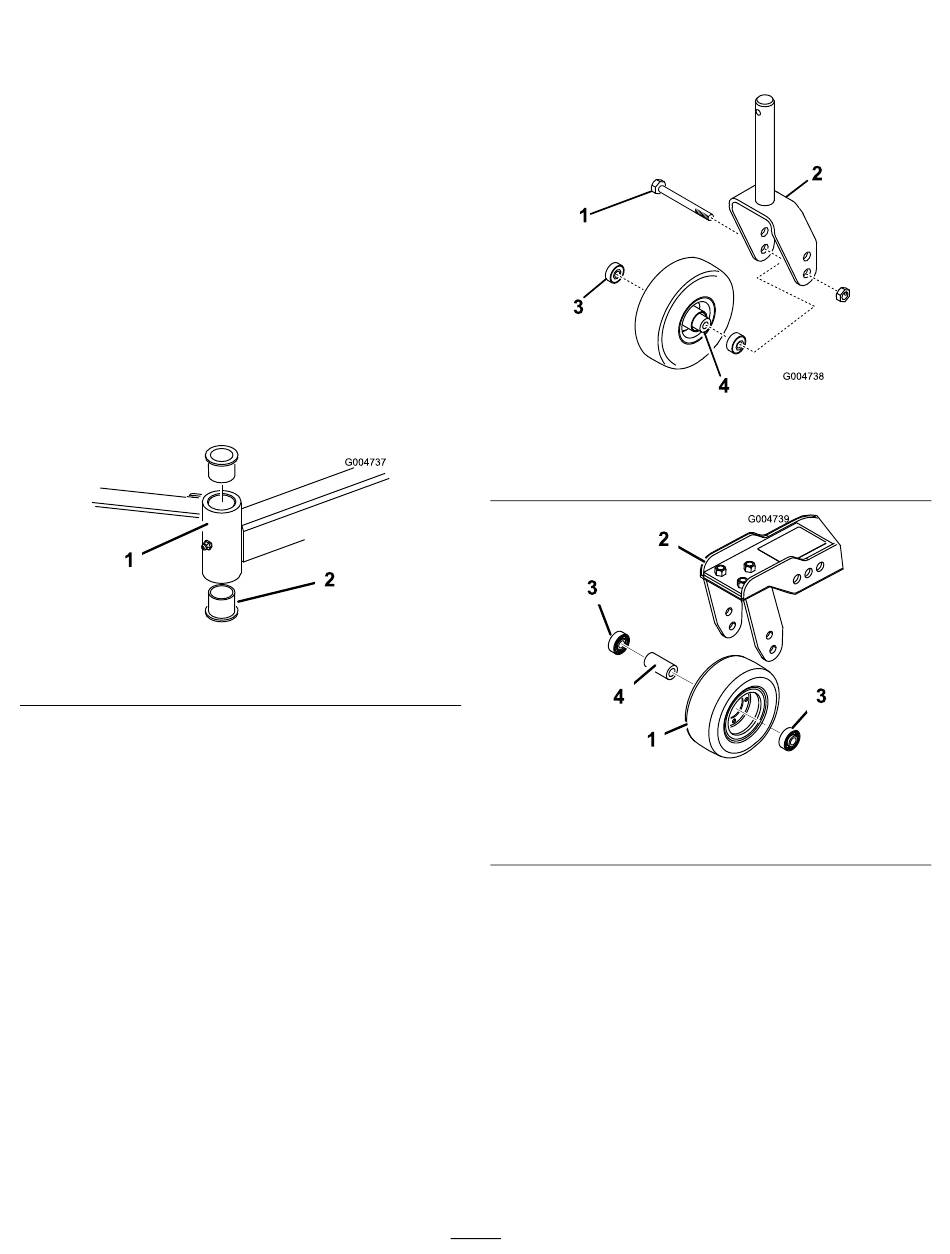

5. Sla een drevel in de boven- of onderkant van de
bevestigingsbuis en tik de lagerbus uit de buis
(Figuur
74).
1. Buis van zwenkwielarm
6. Tik de andere lagerbus uit de buis.
7. Reinig de binnenkant van de buizen.
8. Smeer vet aan de binnen- en buitenkant van de
nieuwe lagerbussen.
9. Druk de lagerbussen voorzichtig in de
bevestigingsbuis met behulp van een hamer en
een vlakke plaat.
10. Controleer de zwenkwielas op slijtage en
vervang deze in geval van beschadiging.
11. Steek de zwenkwielas door de lagerbussen en
de bevestigingsbuis.
12. Schuif de drukring en afstandsblok(ken) op de
as.
13. Installeer het klemkapje op de zwenkwielas om
alle onderdelen op hun plaats te houden.
Onderhoud van
zwenkwielen en lagers
Onderhoudsinterval: Om de 800 bedrijfsuren
Figuur 74
2. Lagerbussen
1. Verwijder de borgmoer van de bout waarmee de
zwenkwielset is bevestigd in de zwenkwielvork
(Figuur
75) of in de draaiarm van het zwenkwiel
(Figuur
76).
1. Zwenkwielbout
2. Zwenkwielvork
g004737
1. Zwenkwiel
2. Zwenkwieldraaiarm
2. Pak het zwenkwiel vast en schuif de bout uit de
vork of draaiarm.
3. Verwijder het lager uit de wielnaaf en laat het
lager eruit vallen
4. Verwijder het lager vanaf de andere kant van
de wielnaaf.
5. Controleer de lagers, het afstandsstuk en de
binnenkant van de wielnaaf op slijtage.
Opmerking:
6. Om het zwenkwiel in elkaar te zetten, drukt u
het lager in de wielnaaf.
Opmerking:
u op de buitenste loopring van het lager drukken.
60
Figuur 75
3. Lager
4. Afstandsstuk van lager
Figuur 76
3. Lager
4. Afstandsstuk van lager
(Figuur 75
en
Figuur
Beschadigde delen vervangen.
Om de lagers te monteren, moet
g004738
g004739
76).
