Onderhoud riemen
Onderhoud van de riem van
de wisselstroomdynamo
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 100 bedrijfsuren
Controleer de conditie en de spanning van de riem
(Figuur
95) om de 100 bedrijfsuren.
1.
Bij een correcte spanning heeft de riem een
speling van 10 mm als u halverwege tussen de
poelies op de riem drukt met een kracht van
44 N.
2.
Als de speling niet correct is (10 mm), moet u
de montagebouten van de wisselstroomdynamo
losdraaien
(Figuur
verminder de spanning van de riem van de
wisselstroomdynamo en draai de bouten vast.
Controleer nogmaals de speling van de riem om
zeker van te zijn dat de spanning correct is.

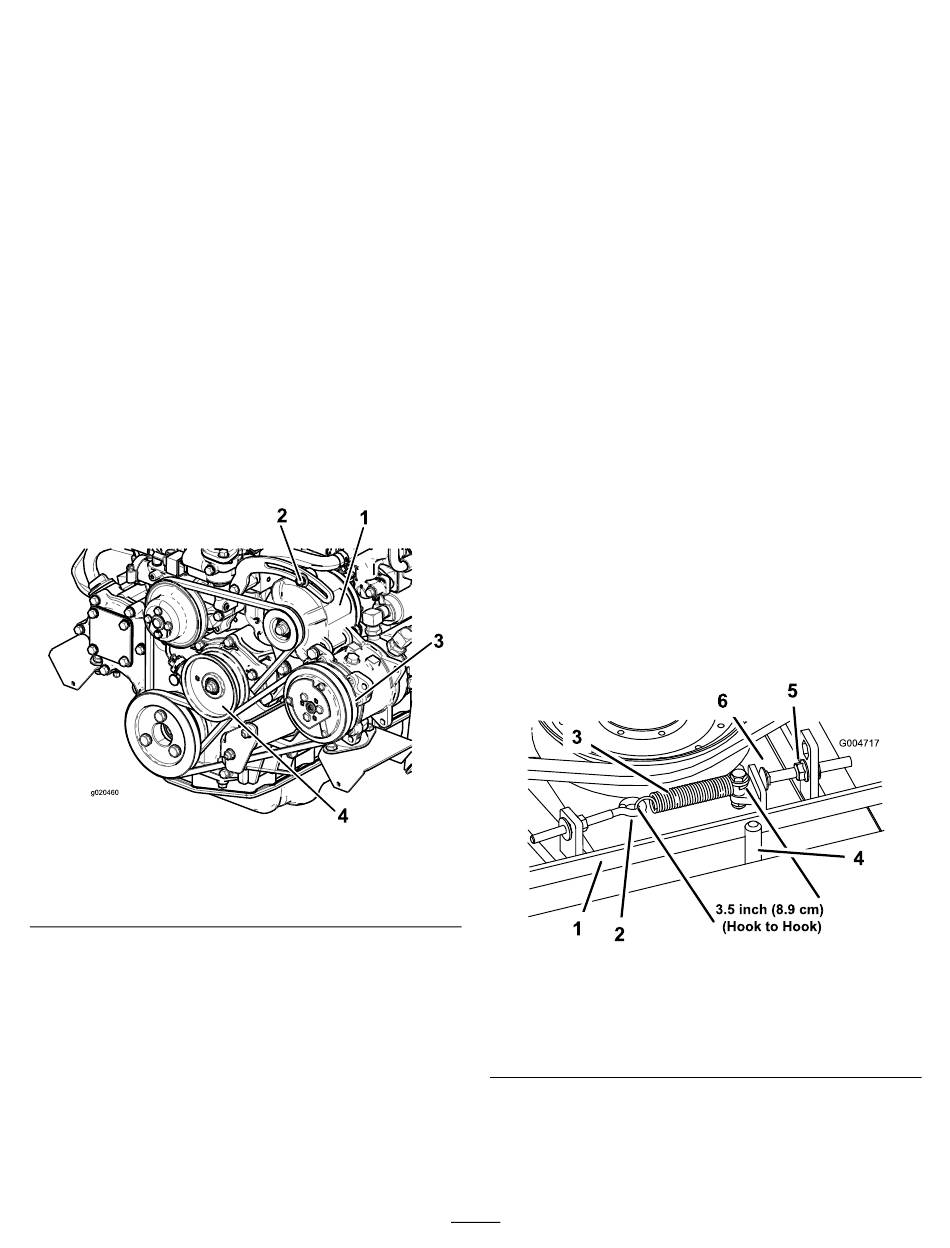

Figuur 95
1. Wisselstroomdynamo
2. Bevestigingsbout
Onderhoud van de
compressorriem
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 100 bedrijfsuren
Enkel model met cabine
Controleer de conditie en de spanning van de riem
(Figuur
95) om de 100 bedrijfsuren.
95). Verhoog of
3. Compressor
4. Spanpoelie
1.
Bij een correcte spanning heeft de riem een
speling van 10 mm als u halverwege tussen de
poelies op de riem drukt met een kracht van
44 N.
2.
Als de speling niet correct is (10 mm), moet u
de montagebout van de spanpoelie losdraaien
(Figuur
95). Verhoog of verminder de spanning
van de compressorriem en draai de bouten vast.
Controleer nogmaals de speling van de riem om
zeker van te zijn dat de spanning correct is.
Drijfriemen van
maaimessen aanspannen
Onderhoudsinterval: Na de eerste 10 bedrijfsuren
Om de 50 bedrijfsuren
De conditie en de spanning van de drijfriemen van het
maaidek moeten na de eerste 10 bedrijfsuren worden
gecontroleerd en vervolgens om de 50 bedrijfsuren.
Als de drijfriem de juiste spanning heeft, moet
de binnenmeting van de trekveer (haak tot haak)
ongeveer 8,9 cm ± 0,63 cm bedragen. Als de veer
de juiste spanning heeft, moet u de aanslagbout
(slotbout) aandraaien totdat de afstand tussen de kop
van de bout en de arm van de spanpoelie ongeveer
0,32 cm +0,152/-0,000 cm is
Opmerking:
riemgeleider die naar de veer is gekeerd
g020460
1. Riem
2. Oogbout
3. Trekveer
68
(Figuur
96).
Plaats de riem aan kant van de
Figuur 96
4. Riemgeleider
5. Flensmoer
6. Aanslagbout
(Figuur
96).
g004717
