S
ONAR
Voor een goede sonarwerking dient er een goedwerkende transducer correct op uw headunit of Ethernet netwerk te zijn aangesloten en
als transducerbron zijn ingesteld. Optionele transducers, Ethernet apparatuur en Black Box Sonar kunt u aanschaffen via uw
verkooppunt. Uw Humminbird SOLIX headunit ondersteunt digitale CHIRP sonar. Met digitale CHIRP sonar (2D CHIRP, Side
Imaging CHIRP en Down Imaging CHIRP) kunt u meerdere frequentiebereiken gebruiken, ofwel afzonderlijk ofwel gecombineerd.
Analoge sonar (2D DualBeam PLUS, Side Imaging en Down Imaging) gebruikt een enkelvoudig frequentiebereik. Om de
enkelvoudige sonarfrequentie te gebruiken, schakelt u de CHIRP uit. Meer informatie, lees: Montage Informatie:
Transducerinstellingen wijzigen.
OPMERKING:
Het dieptebereik wordt beïnvloed door factoren als vaarsnelheid, bodemhardheid, golfslag, waterkwaliteit en correcte plaatsing
van de transducer. Meer informatie, lees: Technische gegevens.
2D CHIRP Sonar (XNT 14 20 T)
De 2D CHIRP sonarbundels leveren u een kegelvormig bereik direct onder uw boot tot op en diepte van wel 500 mtr.
zendt continu sonarpulses uit op verschillende frequenties zodat u gedetailleerdere weerkaatsingen ontvangt en vis onderscheiden en
identificeren aanzienlijk makkelijker gaat.
De 2D CHIRP sonarweerkaatsingen worden op de standaard 2D Sonar Weergaves getoond. De beelden van de 2 sonarbundels kunnen
afzonderlijk, naast elkaar of overlappend worden weergegeven.
20°
200kHz
60°
83kHz
60 Degree Total Coverage
Sonar

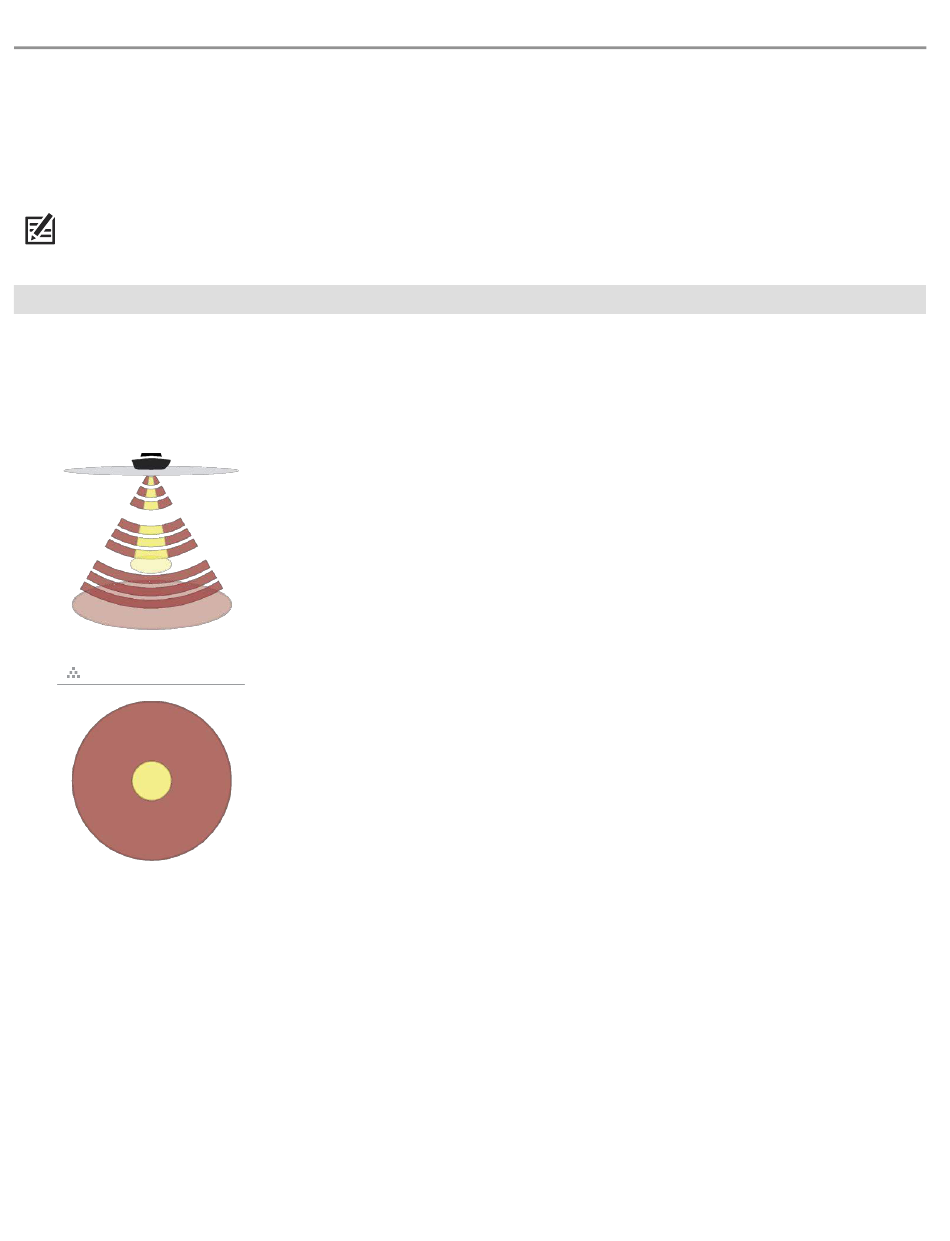

Deze transducer heeft een smalle middenbundel van 20º, die weer omringd wordt door een 2e
bundel met een hoek van 60º. Dit resulteert in een bereik dat even groot is als uw diepte. Dit
resulteert in een bereik dat even groot is als uw diepte. Dus bij een diepte van 6 mtr. heeft u een
bereik van 6 mtr. breed.
Het weergeven van de CHIRP sonarbundels kan worden ingesteld op 3 verschillende
schermfrequenties: Medium, Hoog, Medium/Hoog. Meer informatie, lees: Montage Informatie
/ transducerinstellingen
wijzigen.
164
De CHIRP sonar
